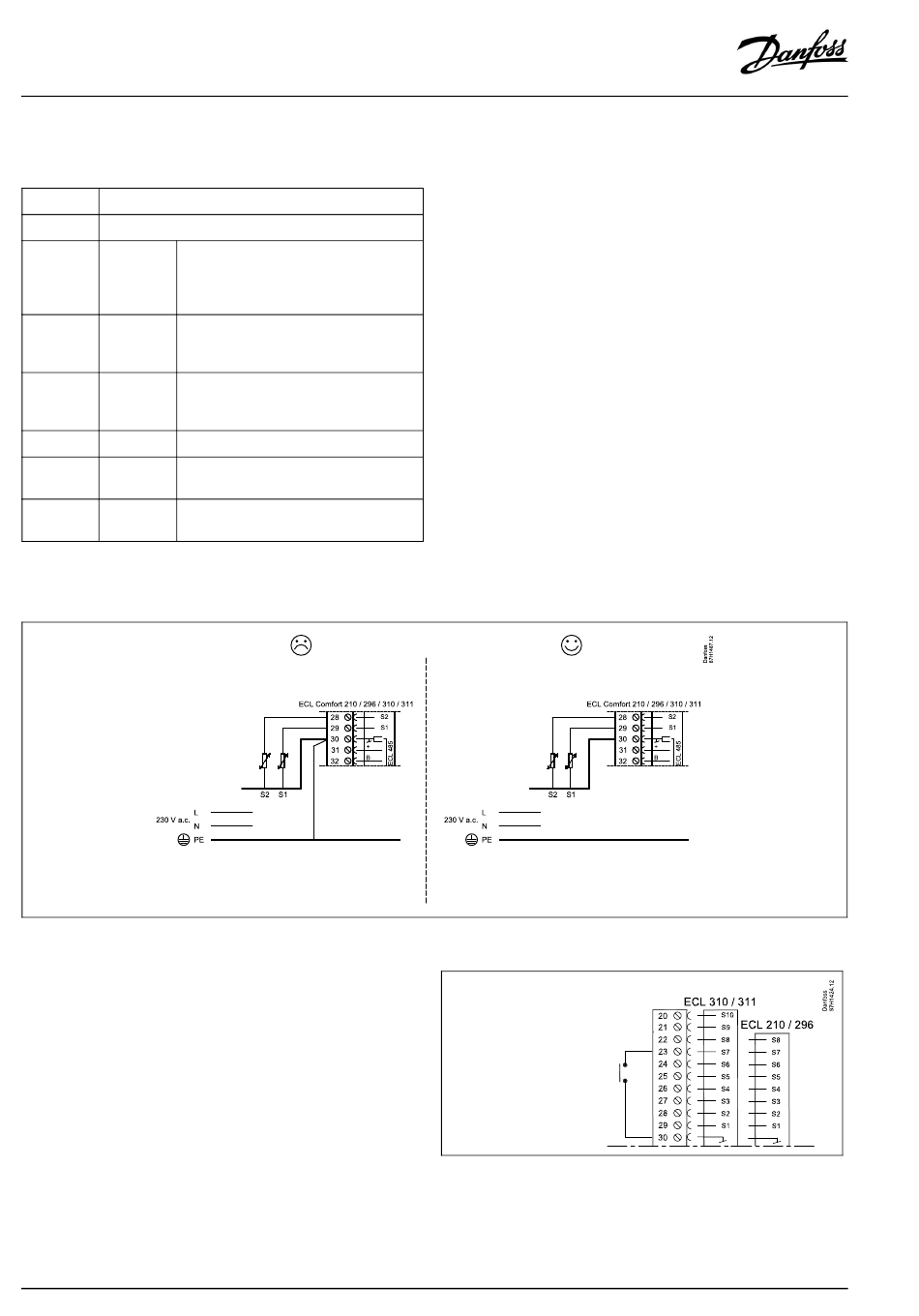

Betriebsanleitung ECL Comfort 310, Applikation A362
2.5.5 ECL Comfort 310, ECA 32
A362:
Klemme
Fühler/Beschreibung
49
Angeschlossen an ECL 310, Klemme 30
50
S11
Analoges Eingangssignal (0–10 V)
zum Einstellen der gewünschten
Vorlauftemperatur In der Regel
Verwendung bei Folgegeräten
51
S12
Positionssignal
(0–10 V) vom M1 (3-Punk-Regelung)
geregelten Ventil
52
S13
Positionssignal
(0–10 V) vom M2 (3-Punk-Regelung)
geregelten Ventil
53
S14
Nicht verwendet
54
S15
Eingang für Alarm, Ereignis oder
Ausschaltung, HEX-1
55
S16
Eingang für Alarm, Ereignis oder
Ausschaltung, HEX-2
Eingangsanschlüsse
Beispiel eines Übersteuerungskontakts, angeschlossen an S7:
(ECL 210/296 ignorieren)
24 | © Danfoss | 2022.12
AQ259534974284de-000402
