Betriebsanleitung ECL Comfort 310, Applikation A362
Grundlagen für Applikation A362.1, Bsp. f:
Dieses Beispiel funktioniert wie Beispiel d, jedoch ist nur ein
Wärmeübertrager (HEX) vorhanden. Die Motorregelventile für
den Wärmeübertrager sind ein kleines Ventil, das über 0 bis 10 V
geregelt wird (V), und ein großes Ventil mit 3-Punkt-Regelung
(M). Die Kombination aus kleinerem und größerem Ventil
wird eingesetzt, um bei geringer Last die Ventileigenschaften
auszugleichen. Das Signal für die Ventilposition S12 (für das
M-Ventil) muss angeschlossen sein.
Beschreibung des Kaskadenprozesses:
Bei der Inbetriebnahme öffnet sich das ON/OFF-Ventil O1
und die Umwälzpumpe P1 wird eingeschaltet. Wenn S9 einen
Durchfluss erfasst oder O1 vollständig geöffnet ist, wird das
Motorregelventil V1 (mit 0-bis-10-V-Regelung) schrittweise
geöffnet. In Abhängigkeit eines höheren Wärmebedarfs beginnt
M1, sich zu öffnen, bevor V1 vollständig geöffnet ist. Dadurch
wird ein akzeptabler Übergang vom kleinen zum großen Ventil
sichergestellt.
Wenn die Vorlauftemperatur die gewünschte Vorlauftemperatur
übersteigt, wird das Motorregelventil M1 schrittweise geschlossen.
AQ259534974284de-000402

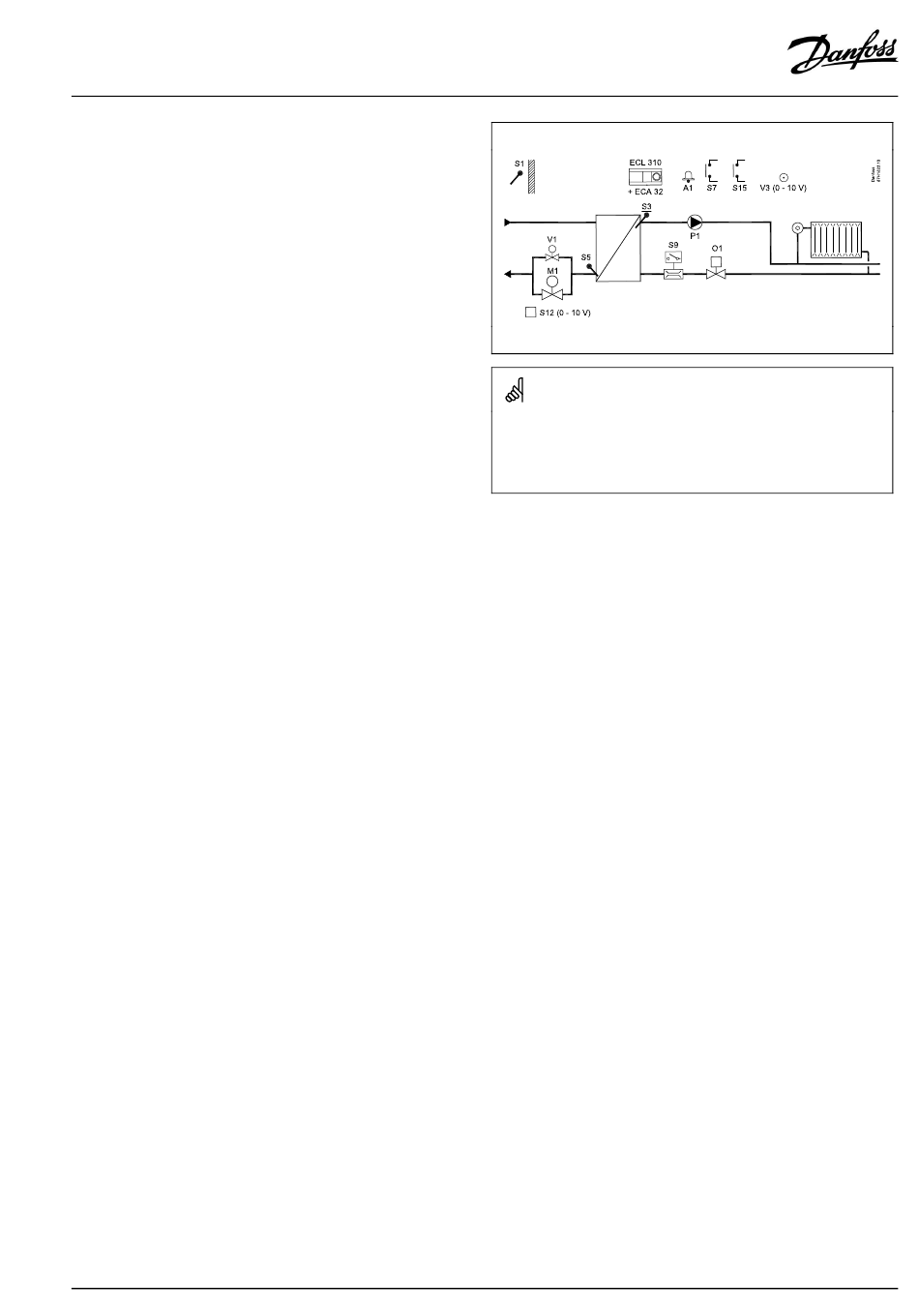

Applikation A362.1, Bsp. f:
2 x MCV mit 0-bis-10-V- bzw. 3-Punkt-Regelung
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 310
Regler ECL Comfort 310
ECA 32
Eingebautes Erweiterungsmodul, 0-bis-10-V- und
zusätzliche Eingänge
S1
Außentemperaturfühler
S3
(Zwingend erforderlich) Vorlauftemperaturfühler
S5
Rücklauftemperaturfühler
S7
Übersteuerungseingang für Einschaltung
S9
Durchfluss- oder Endschalter für Öffnung von O1
S11
(Nicht abgebildet) Übersteuerung für eingestellte
gewünschte Vorlauftemperatur
S12
(Zwingend erforderlich) Signal für Position von
Ventil M1 (0–10 V)
S15
Eingang für Alarm, Ereignis oder Ausschaltung
A1
Alarmausgang
M1
Motorregelventil, 3-Punkt-Regelung
V1
Motorregelventil, 0-bis-10-V-Regelung
P1
Umwälzpumpe
V3
Signal für gewünschte Vorlauftemperatur, 0 bis
10 V, für Folgegeräte
© Danfoss | 2022.12 | 11
