Potentiale und Brückenbelegung
Die digitalen Ein- und Ausgänge können je nach Beschaltung unterschiedlich
belegt werden. Sollen die Schnittstellen auf gleichem Potential wie die
PCU+ betrieben werden, dann ist folgende Beschaltung zu beachten:
+24V:
GND:
Wenn die Potentiale von Fernwirktechnik und PCU+ getrennt sein sollen,
dürfen die Klemmen der Anschlüsse +IO und -IO nicht mit dem PCU+
Potential gebrückt werden, sondern müssen mit den entsprechenden
Potentialen der Fernwirktechnik verbunden werden.
ACHTUNG
Bei falschem Anschluss kann das Gerät beschädigt werden.
–
Korrekte Klemmung beachten!

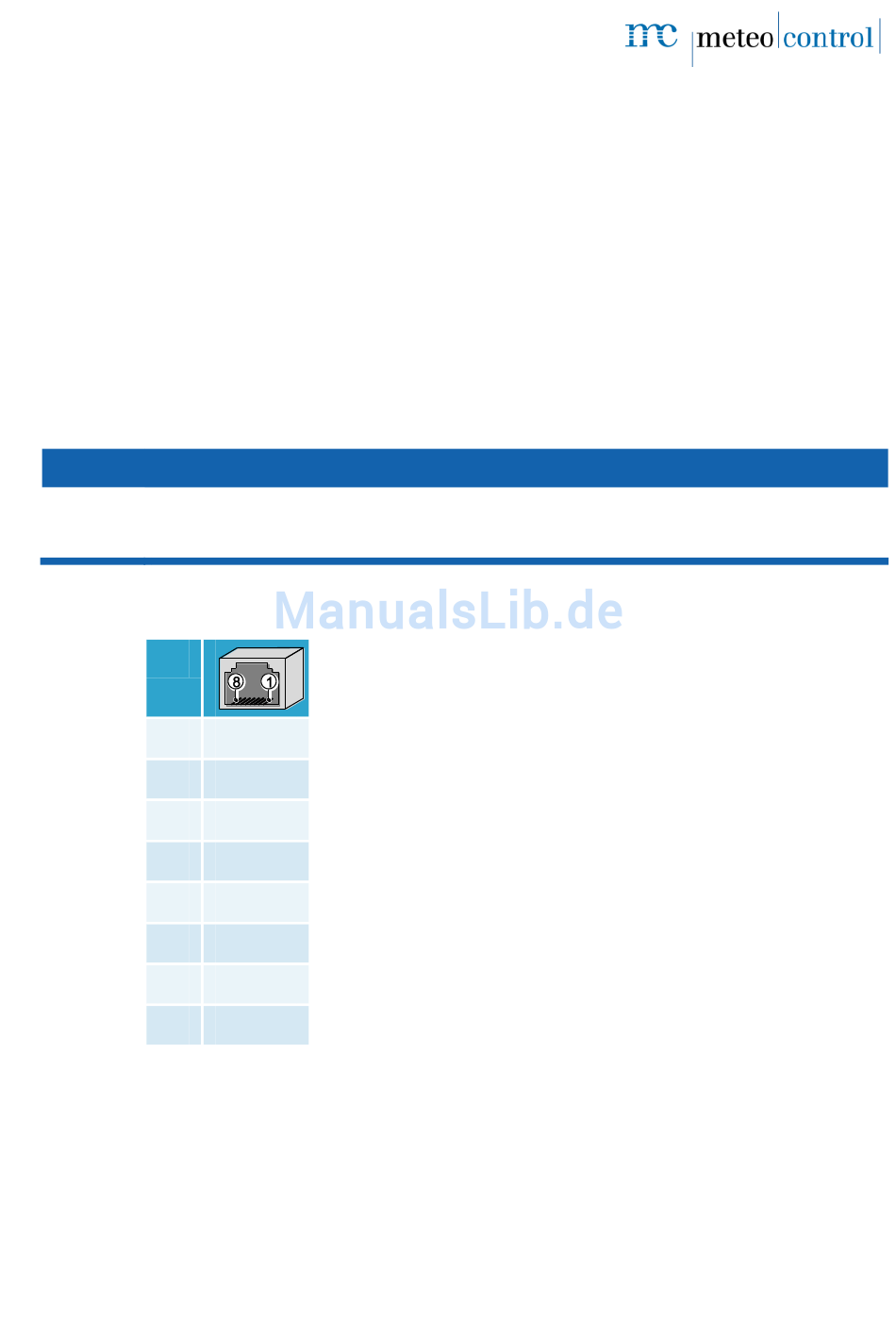

Anschlussbelegung PCU+
Pin
1
2
3
4
5
6
7,8
WEB'log PRO Unlimited und PCU+
Klemme 1 und 2 haben gleiches Potential
Klemmen 3 und 4 haben gleiches Potential
Ethernet
TX+
TX-
RX+
—
—
RX-
—
13| 40
