6.4.4 Pin-Belegung für Modbus-Kabel
Wenn kein konfektioniertes meteocontrol Universalkabel zum Anschluss
von PCU+ und anderen Modbusgeräten zur Verfügung steht, dann muss
das serielle Kabel wie folgt modifiziert werden:
RJ12-Buchse
RJ12-Pin
1
2
3
4
5
6

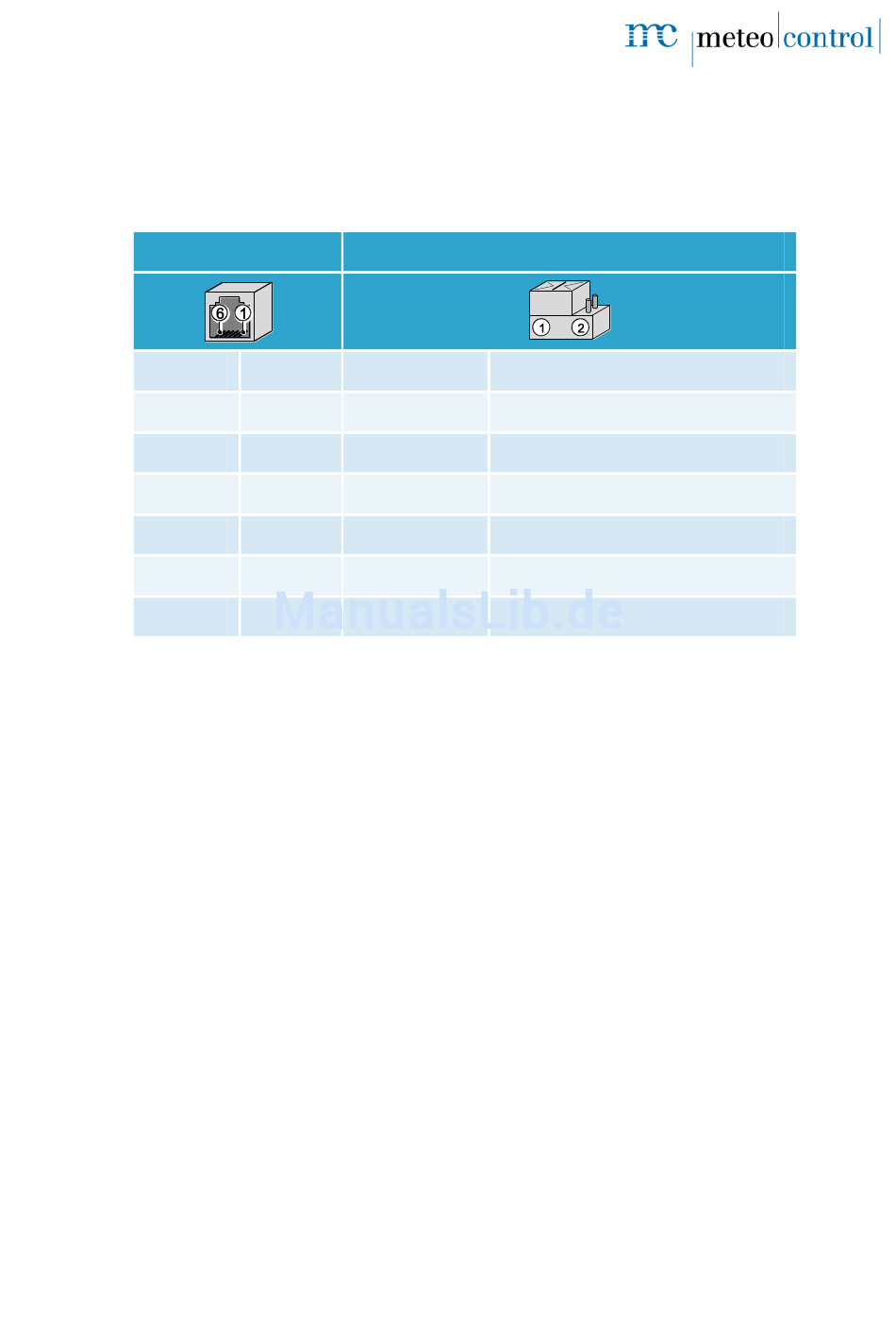

Abb. 8: Pin-Belegung

7.

Inbetriebnahme

Für die Inbetriebnahme des Datenloggers und der Power Control Unit
müssen beide Geräte sicher montiert und alle Kabelverbindungen korrekt
angeschlossen sein.
Folgende Schritte sind für die Inbetriebnahme notwendig:

Spannungsversorgung einschalten

Warten, bis das WEB'log und die PCU+ die Hochlaufphasen
abgeschlossen haben
Status-LEDs an beiden Geräten blinken

WEB'log PRO Unlimited und PCU+
RS-Schalter
RS422 RS485
---- + 24 V
TX+ A
RX+
TX- B
RX-
GND GND
Modifikation für RS485
Pin 2 und 3 werden gebrückt
Pin 4 und 5 werden gebrückt
