5.3

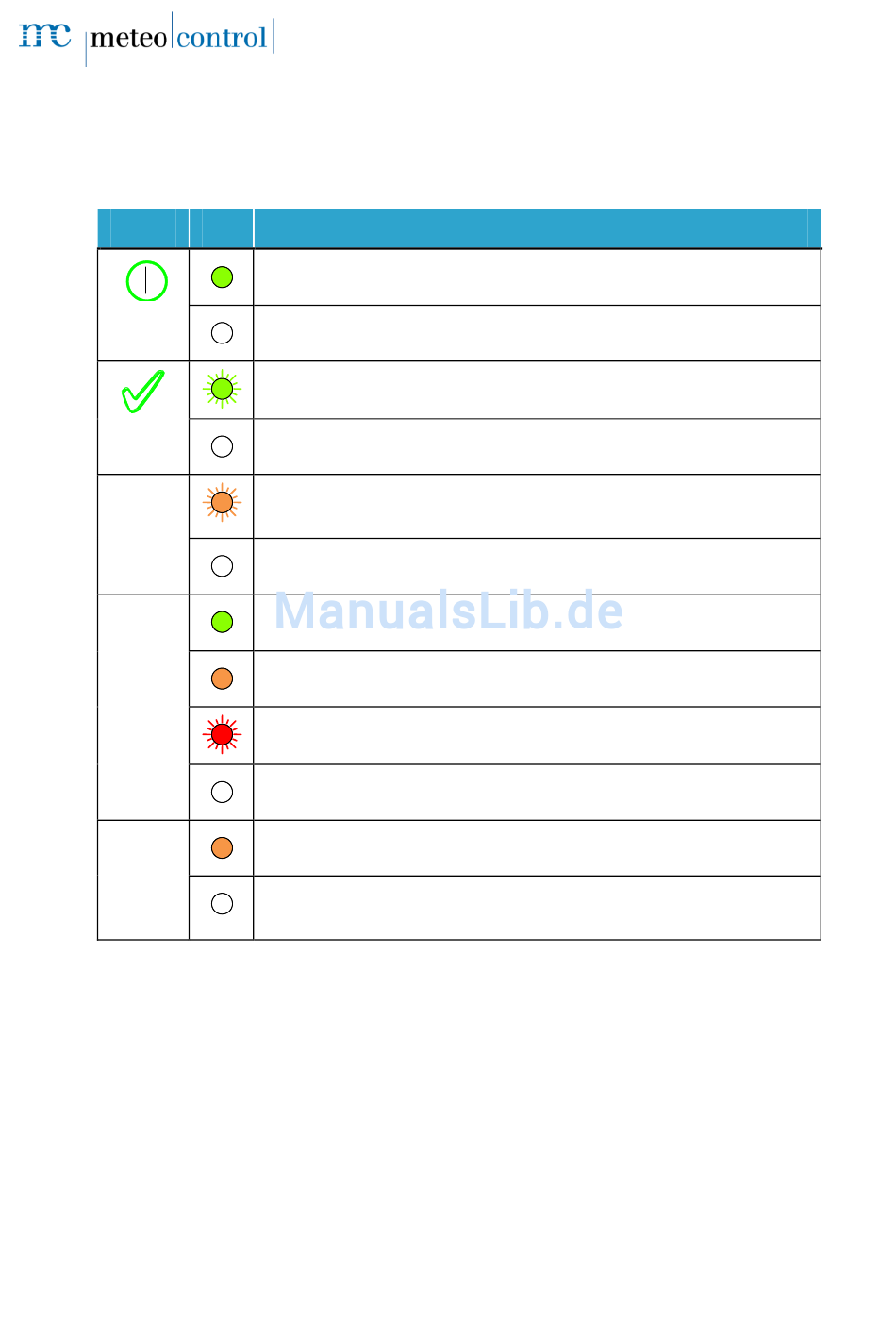

Status-LEDs
Auf der Gerätevorderseite sind mehrere LED-Anzeigen untergebracht. Die
Bedeutung der Anzeigen ist im Folgenden kurz erläutert.
Symbol
RS 485
IO-
Type
IO-
Status
14| 40
LED
Bedeutung
Grün:
PCU+ wird mit Spannung versorgt
Aus:
Keine Spannungsversorgung
Grün:
System erfolgreich geladen, Normalbetrieb
Aus:
nicht Betriebsbereit
Orange: Daten werden über die RS485 Schnittstelle
übermittelt
Aus:
Kein Datentransfer über die RS485 Schnittstelle
Grün:
IO als Eingang konfiguriert
Orange: IO als Ausgang konfiguriert
Rot:
IO möglicherweise defekt
Aus:
IO unbenutzt
Rot:
Ein- bzw. Ausgang gesetzt
Aus:
Ein bzw. Ausgang nicht gesetzt oder wird nicht
verwendet
WEB'log PRO Unlimited und PCU+
