6.4.2
Fernwirktechnik mit PCU+, analoge Signale
Das folgende Beispiel zeigt den Anschluss von Fernwirkanlagen mit
Analogsignalen 4...20mA an die PCU+.
Das Ausgangssignal der Fernwirkanlage kann hierbei über den
Stromausgang der PCU+ als Befehlsbestätigung zurückgegeben werden.

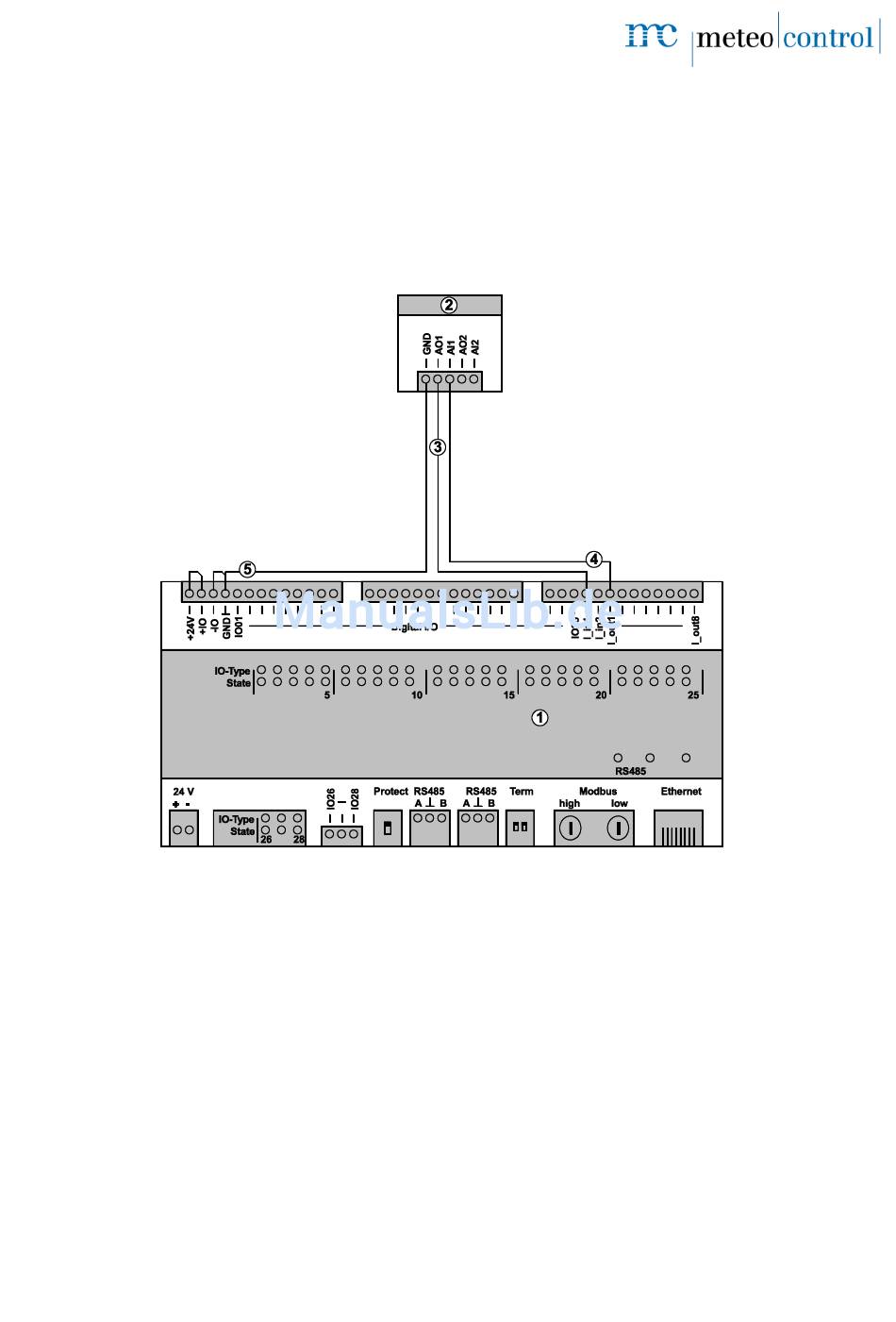

Abb. 6: Anschluss Fernwirkanlage <> PCU (analog)
(1)
(2)
(3)
WEB'log PRO Unlimited und PCU+
PCU+
Fernwirkanlage
Signalausgang, analog
(4)
Befehlsrückmeldung, analog
(5)
Bezugsmasse
