Montage

6.3.1 Gerät auf Hutschiene montieren

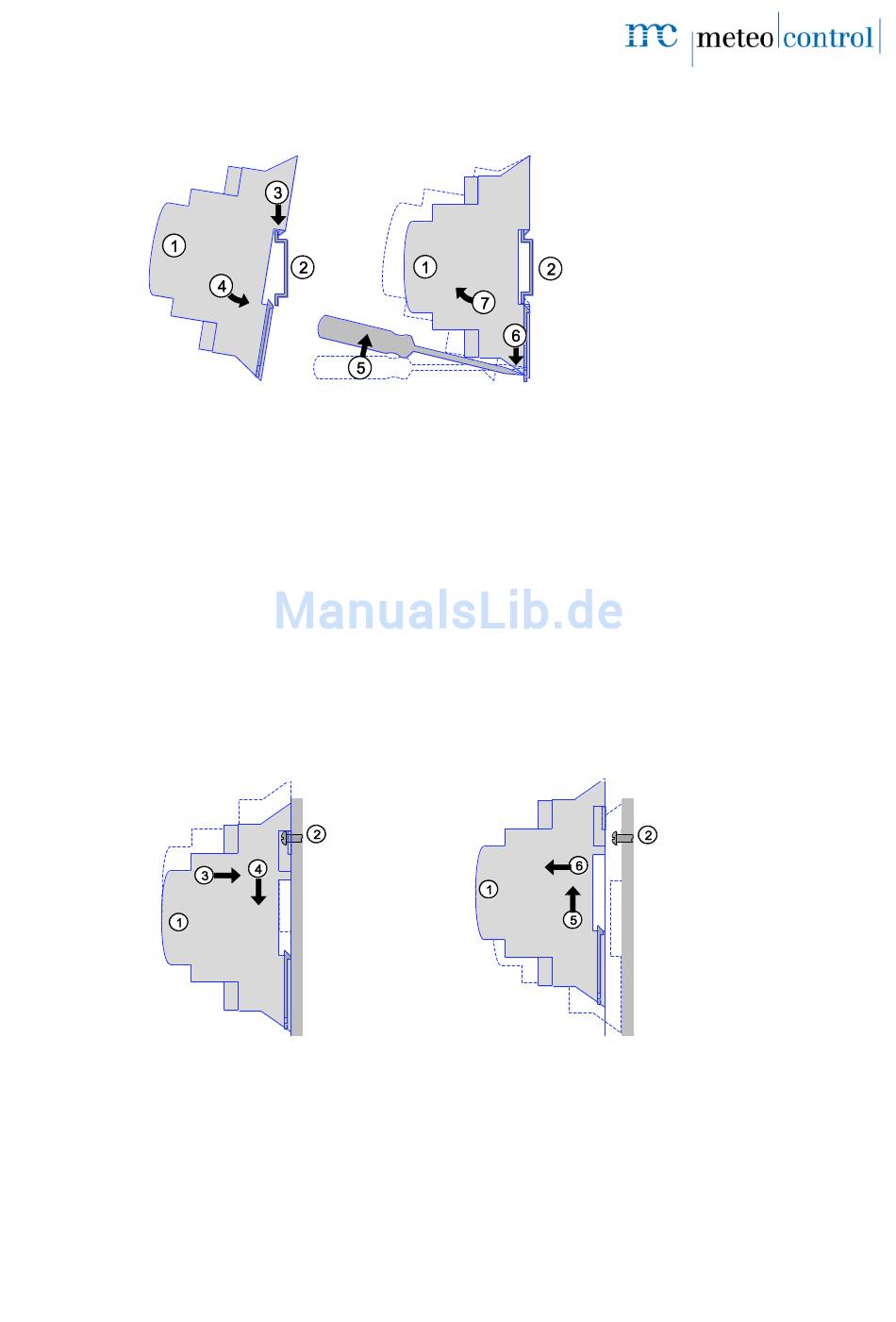

Abb. 3: Gerät auf Hutschiene montieren
(1) Gerät
(2) Hutschiene
(3) Oberkante Hutschiene
(4) Gerät andrücken
6.3.2 Gerät an Wand montieren
Befestigen Sie zwei Schrauben im Abstand von 90 mm in der Wand. Das
Gerät wird so angelegt, dass die Schrauben in den Gerätevertiefungen
liegen. Nun das Gerät etwas nach unten schieben und auf korrekten Sitz
prüfen.
Zum Abnehmen schieben Sie das Gerät etwas nach oben und nehmen es
nach vorne ab.
Abb. 4: Gerät an Wand montieren
(1) Gerät
(2) Befestigungsschrauben
(3) Gerät anlegen
WEB'log PRO Unlimited und PCU+
(5) Schraubendreher
(6) Klemmvorrichtung lösen
(7) Gerät abnehmen
(4) Gerät befestigen
(5) Gerät lösen
(6) Gerät abnehmen
