Adressierung; Slave 2 Adressieren Auf Adresse 6 - Pepperl+Fuchs VBG-DN-K20-D Handbuch

7.2.7

Adressierung

7.2.7.1

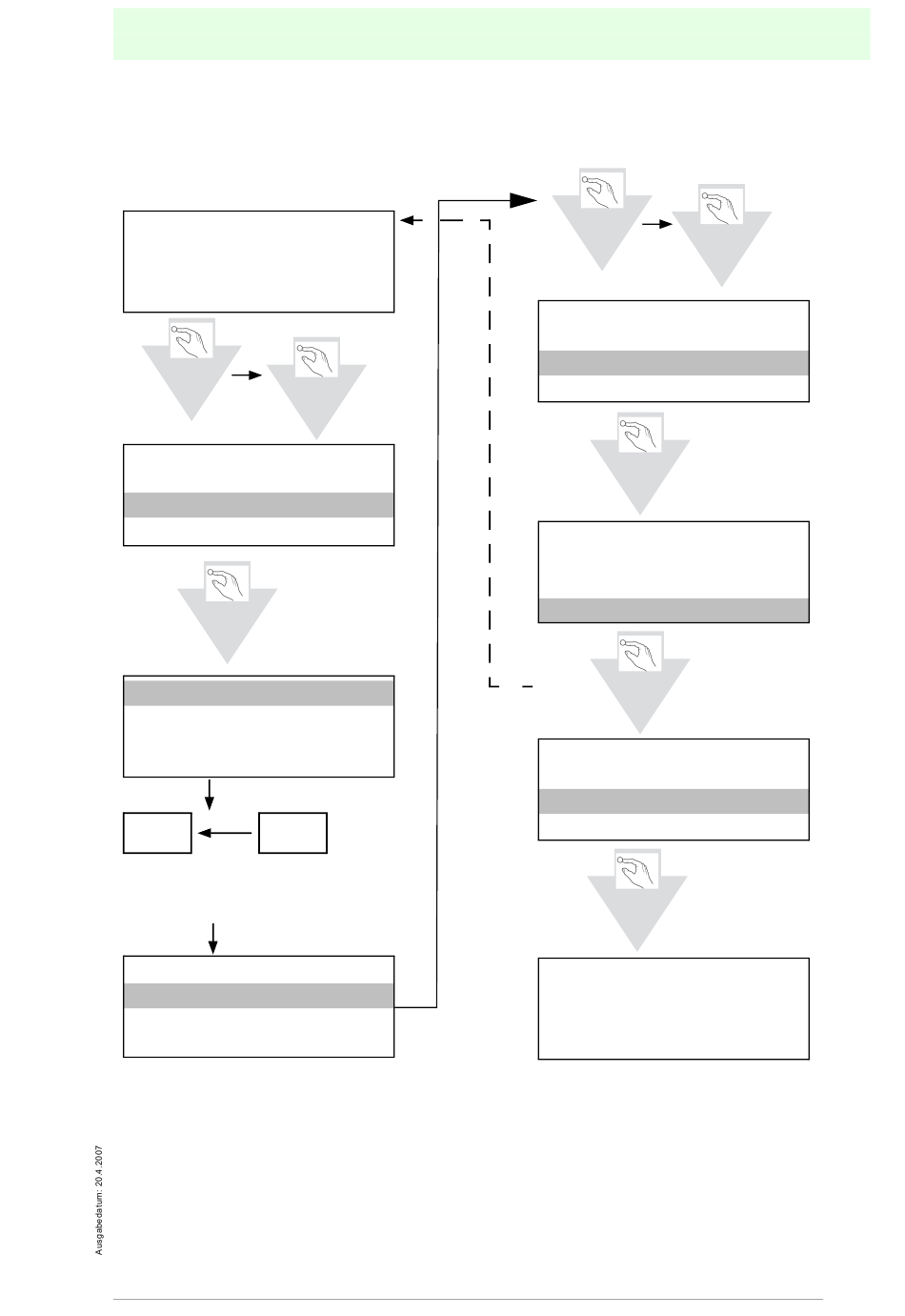

Slave 2 adressieren auf Adresse 6

1. 41
SEARCHING SLAVE
1x OK
DEVICENET
QUICK SETUP
SLAVE ADR TOOL
SLAVE TEST TOOL
1x OK
SLAVE ADR TOOL
CONNECT NEW SLAVE
OLD ADDRESS
NEW ADDRESS
Master Slave
Modul anschließen/Connect mo-
dule/Raccordez le module/Col-
legare il modulo/Conecte modulo
SLAVE ADR TOOL
OLD ADDRESS 2
NEW ADDRESS 3
PRG
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 · Internet http://www.pepperl-fuchs.com
Inbetriebnahme der AS-i/DeviceNet-Gateways
LCD
2x ↓
LCD
LCD
LCD
AS-i DeviceNet-Gateway
1x ↓
3x OK
SLAVE ADR TOOL
OLD ADDRESS 2
NEW ADDRESS 6
PRG
1x ↓
SLAVE ADR TOOL
OLD ADDRESS 2
NEW ADDRESS 6
PRG
1x OK
SLAVE ADR TOOL
OK
2x ESC
1. 6
UNKNOWN SLAVE
