Das Gateway kann nun im DeviceNet-Scanner adressiert und konfiguriert werden.
Mit der rechten Maustaste oder mittels Doppelklick das Menü „Eigenschaften" öff-
nen.

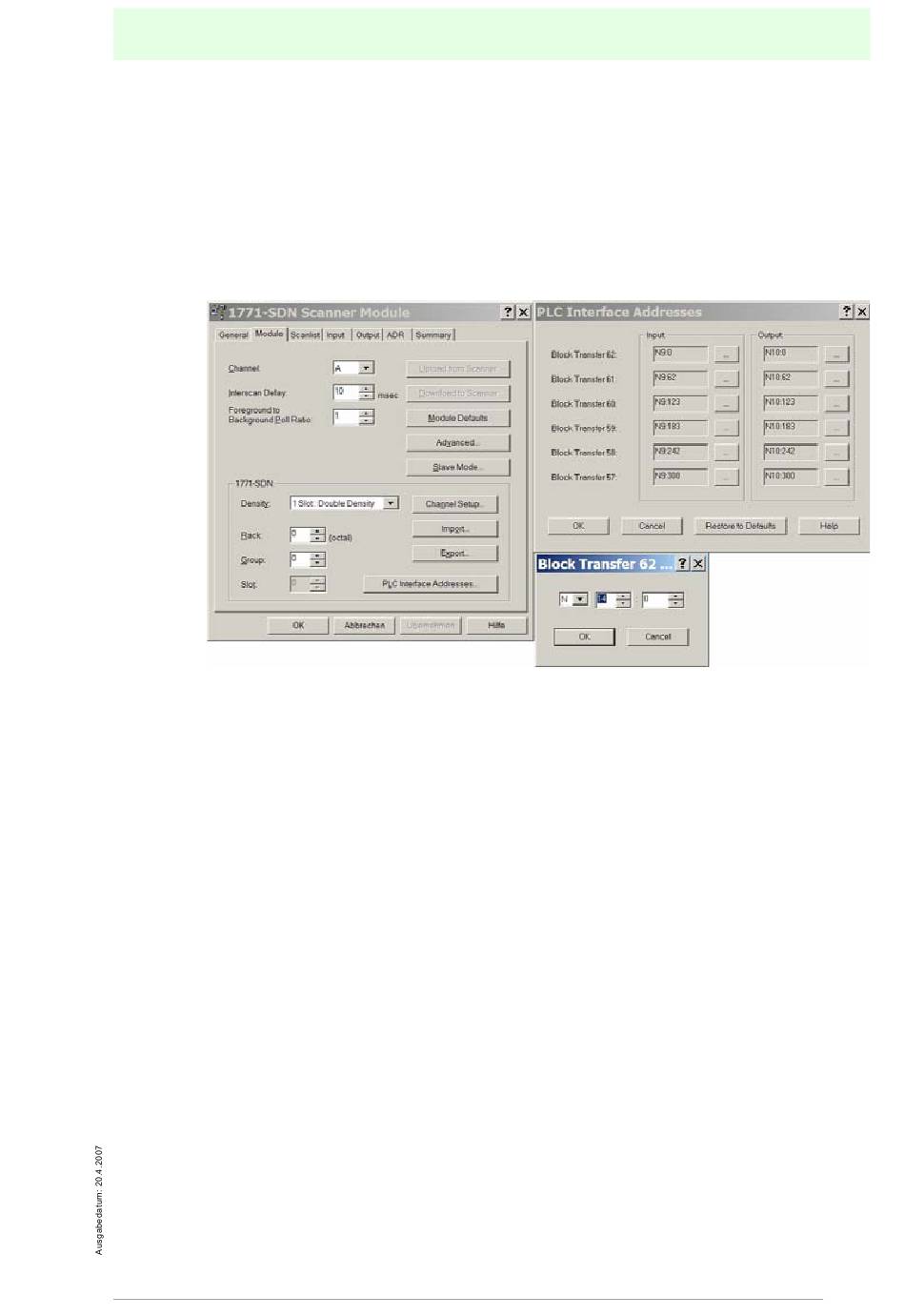

In der Registerkarte „Module" werden die Adressbereiche für den Datenaustausch
mit der PLC definiert. Dazu werden die Platzierung des Scanners im Rack und der
Datenkanal überprüft und schließlich die Ein- und Ausgangsdatentafeln der Block-
transfers festgelegt. Standardmäßig sind diese mit der Adresse N9:0 vorbelegt.
Konfiguration PLC-Interface-Adressen
Im Ordner „Scanlist" wird das Gateway in der Liste der erreichbaren Geräte („Avai-
lable Devices") markiert und durch Klick auf „>" und „Übernehmen" in die Scanlist
aufgenommen. Das Feld „Automap on Add" sollte dabei aktiviert sein:
