Anhang: Einbindung in eine Rockwell SPS PLC5
Dieses Kapitel zeigt beispielhaft die Einbindung eines AS-i/DeviceNet-Gateways
in eine Rockwell SPS PLC5.
Das Beispiel besteht aus einer Rockwell SPS PLC5, einer SDN 1771-Karte als
DeviceNet-Scanner und einen AS-i/DeviceNet-Gateway mit angeschlossenen
AS-i-Kreis sowie dem Softwarepaket „RSNetWorx for DeviceNet"

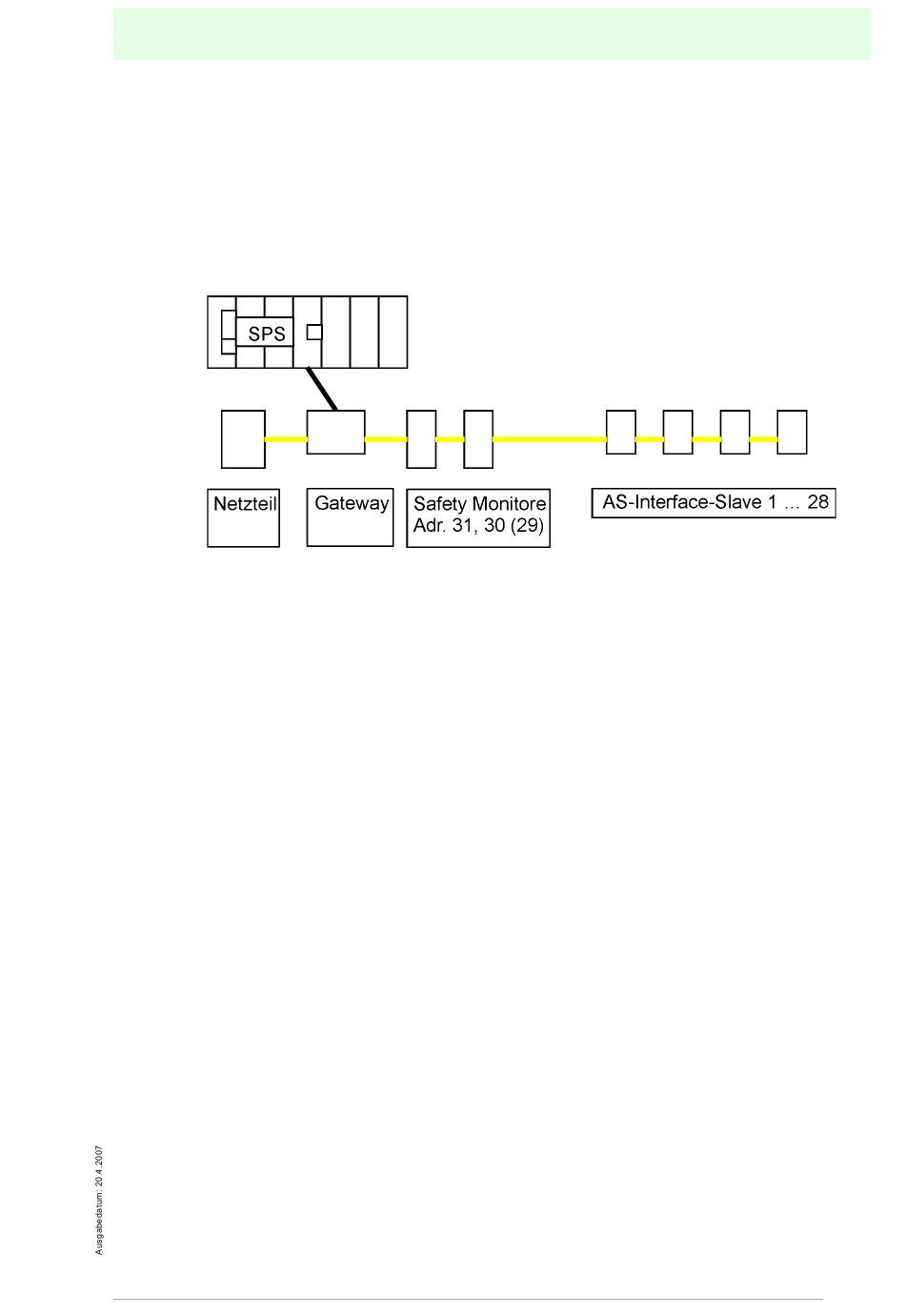

Konfigurationsbeispiel (Schema)
Um das Gateway in eine Rockwell SPS PLC5 einbinden zu können, muss zuerst
das AS-i/DeviceNet-Gateway konfiguriert werden (DeviceNet-Adresse einstellen,
Übertragungsrate festlegen). Nach erfolgreicher Konfiguration kann das Gateway
in die SPS eingebunden werden.
16.1
Konfiguration des AS-i/DeviceNet-Gateway
16.1.1
Einstellen der DeviceNet-Adresse (Node)
1. Gerät an Versorgungsspannung anschließen (AS-i-Bus anklemmen).
2. Mit Taste „OK" Auswahlmenü zur „Konfiguration/Diagnose" aufrufen.
3. Mit „mode/›" den Eintrag „DeviceNet" markieren und mit der Taste „OK" wählen.
Im Display den Eintrag „MAC ID" auswählen und mit der Taste „OK" bestätigen.
4. Im Display wird nun „MAC ID" „OLD ID" und „NEW ID" der aktuellen Adresse im
DeviceNet angezeigt.
5. Durch Drücken der „set/⇓"-Taste die Zeile „NEW ID" anwählen.
6. Mit „OK"-Taste in den Editiermodus wechseln.
7. Die blinkende 10er Stelle der Adresse kann nun mit „mode/⇑" und „set/⇓" geän-
dert werden. Nach Übernahme mit „OK" kann nun die 1er Stelle geändert wer-
den.
8. Nach dem Einstellen der Adresse wird diese mit der „OK"-Taste übernommen.
9. Mit der „ESC"-Taste das Menü verlassen.
Nun ist die von Ihnen gewünschte DeviceNet-Adresse eingestellt und abgespei-
chert.
