5.3

Doppelmaster

5.3.1

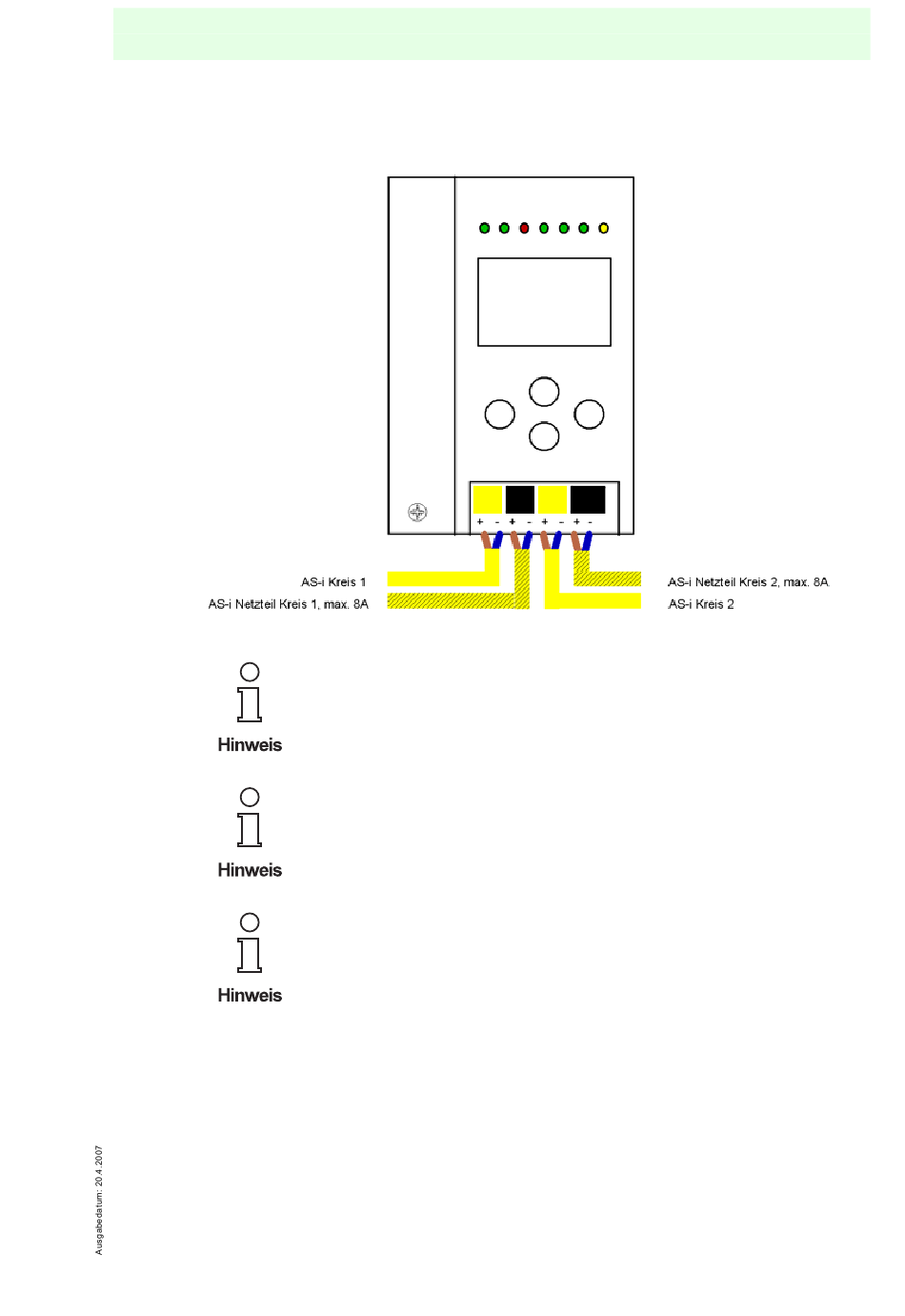

Anschlussbelegung des AS-i 3.0 DeviceNet-Gateways VBG-DN-K20-DMD

Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 · Internet http://www.pepperl-fuchs.com
Anschlüsse, Anzeigen und Bedienelemente
AS-i-Kreis 1 und 2 werden aus separaten Netzteilen versorgt.
Am schraffiert gezeichneten Kabel dürfen keine Slaves oder
Repeater angeschlossen werden.
Am gelb gezeichneten Kabel dürfen keine AS-i-Netzteile oder
weitere Master angeschlossen werden.
AS-i DeviceNet-Gateway
