WCS-CG310
Produktbeschreibung
2.3

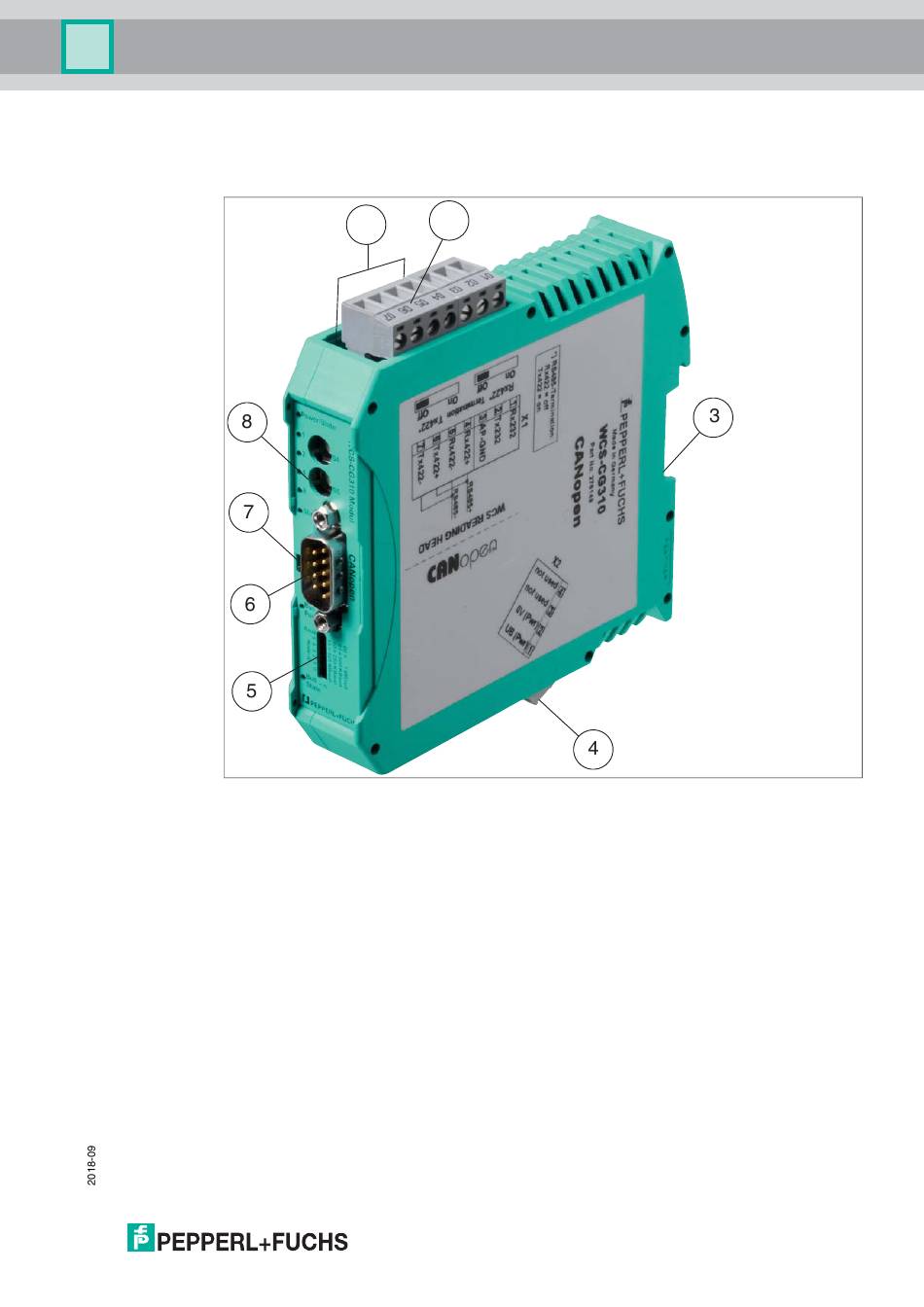

Aufbau des Geräts
Gerätekomponenten
Abbildung 2.2
1
Schiebeschalter RS-485-Abschlusswiderstand (hinter dem Klemmblock)
2
X1: RS-485-Schnittstelle
3
Montagelasche
4
X2: Anschluss Stromversorgung
5
DIP-Schalter
6
Kommunikationsschnittstelle CANopen
7
Schiebeschalter CANopen-Abschlusswiderstand
8
Frontblende mit Drehcodierschalter und Leuchtanzeigen
2
1
Übersicht Interface-Modul
7
