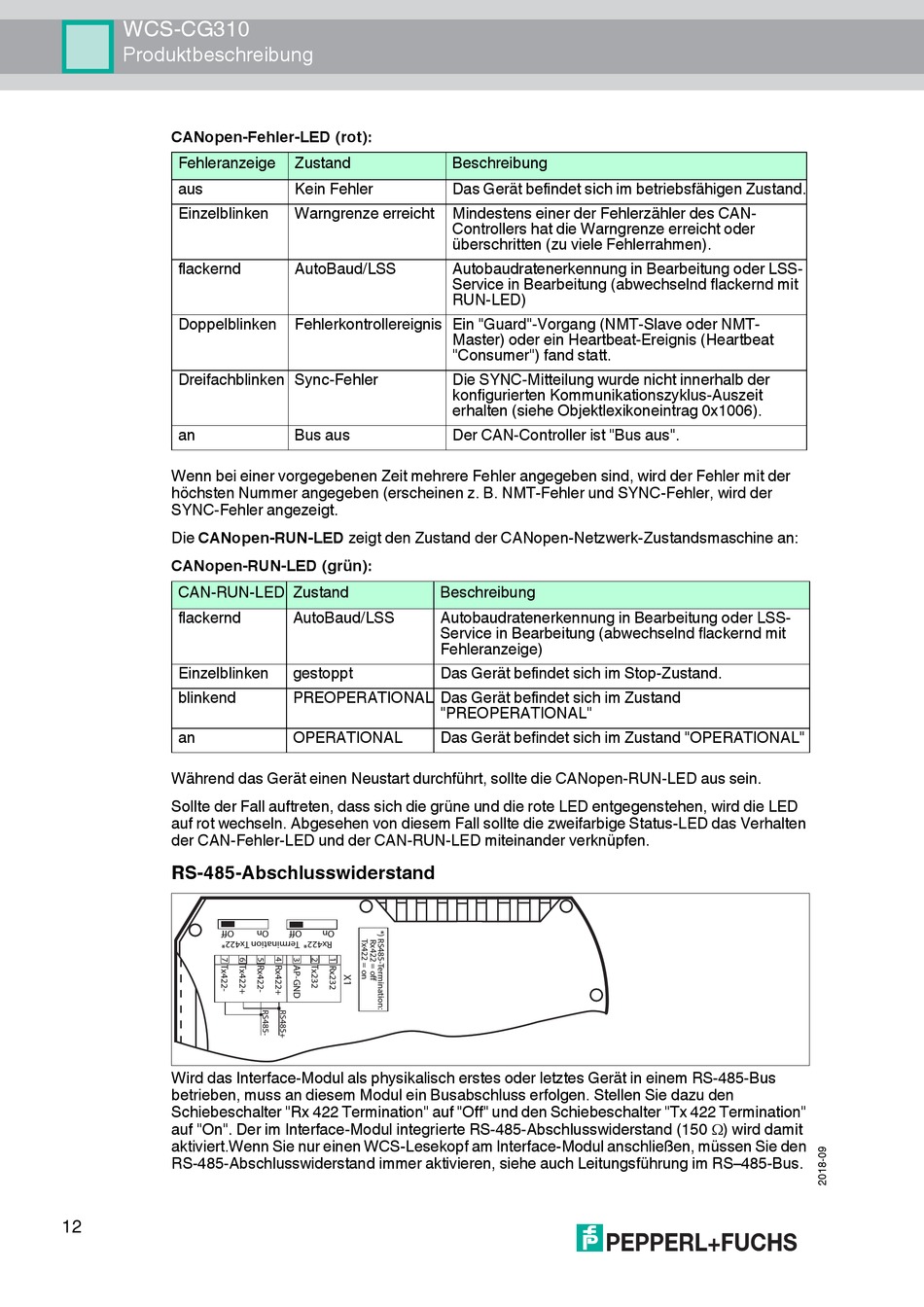

WCS-CG310
Produktbeschreibung
CANopen-Fehler-LED (rot):
Fehleranzeige
aus
Einzelblinken
flackernd
Doppelblinken
Dreifachblinken Sync-Fehler
an
Wenn bei einer vorgegebenen Zeit mehrere Fehler angegeben sind, wird der Fehler mit der
höchsten Nummer angegeben (erscheinen z. B. NMT-Fehler und SYNC-Fehler, wird der
SYNC-Fehler angezeigt.
Die CANopen-RUN-LED zeigt den Zustand der CANopen-Netzwerk-Zustandsmaschine an:
CANopen-RUN-LED (grün):
CAN-RUN-LED Zustand
flackernd
Einzelblinken
blinkend
an
Während das Gerät einen Neustart durchführt, sollte die CANopen-RUN-LED aus sein.
Sollte der Fall auftreten, dass sich die grüne und die rote LED entgegenstehen, wird die LED
auf rot wechseln. Abgesehen von diesem Fall sollte die zweifarbige Status-LED das Verhalten
der CAN-Fehler-LED und der CAN-RUN-LED miteinander verknüpfen.
RS-485-Abschlusswiderstand
Wird das Interface-Modul als physikalisch erstes oder letztes Gerät in einem RS-485-Bus
betrieben, muss an diesem Modul ein Busabschluss erfolgen. Stellen Sie dazu den
Schiebeschalter "Rx 422 Termination" auf "Off" und den Schiebeschalter "Tx 422 Termination"
auf "On". Der im Interface-Modul integrierte RS-485-Abschlusswiderstand (150 ) wird damit
aktiviert.Wenn Sie nur einen WCS-Lesekopf am Interface-Modul anschließen, müssen Sie den
RS-485-Abschlusswiderstand immer aktivieren, siehe auch Leitungsführung im RS–485-Bus.
12
Zustand
Beschreibung
Kein Fehler
Das Gerät befindet sich im betriebsfähigen Zustand.
Warngrenze erreicht
Mindestens einer der Fehlerzähler des CAN-
Controllers hat die Warngrenze erreicht oder
überschritten (zu viele Fehlerrahmen).
AutoBaud/LSS
Autobaudratenerkennung in Bearbeitung oder LSS-
Service in Bearbeitung (abwechselnd flackernd mit
RUN-LED)
Fehlerkontrollereignis Ein "Guard"-Vorgang (NMT-Slave oder NMT-
Master) oder ein Heartbeat-Ereignis (Heartbeat
"Consumer") fand statt.
Die SYNC-Mitteilung wurde nicht innerhalb der
konfigurierten Kommunikationszyklus-Auszeit
erhalten (siehe Objektlexikoneintrag 0x1006).
Bus aus
Der CAN-Controller ist "Bus aus".
Beschreibung
AutoBaud/LSS
Autobaudratenerkennung in Bearbeitung oder LSS-
Service in Bearbeitung (abwechselnd flackernd mit
Fehleranzeige)
gestoppt
Das Gerät befindet sich im Stop-Zustand.
PREOPERATIONAL Das Gerät befindet sich im Zustand
"PREOPERATIONAL"
OPERATIONAL
Das Gerät befindet sich im Zustand "OPERATIONAL"
