WCS-CG310
Anhang
Lesekopf
Interface oder Steuerung

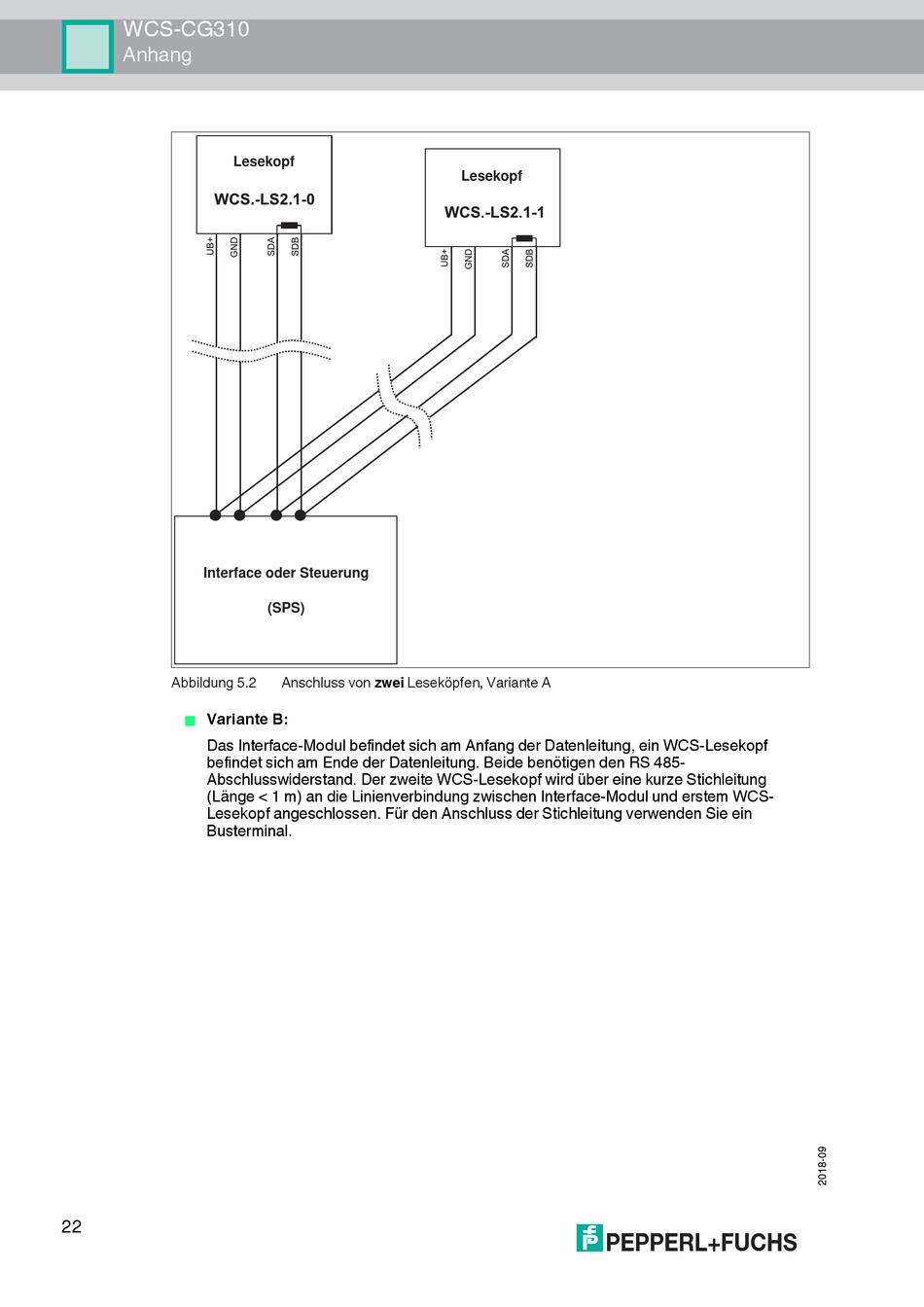

Abbildung 5.2
Variante B:
Das Interface-Modul befindet sich am Anfang der Datenleitung, ein WCS-Lesekopf
befindet sich am Ende der Datenleitung. Beide benötigen den RS 485-
Abschlusswiderstand. Der zweite WCS-Lesekopf wird über eine kurze Stichleitung
(Länge < 1 m) an die Linienverbindung zwischen Interface-Modul und erstem WCS-
Lesekopf angeschlossen. Für den Anschluss der Stichleitung verwenden Sie ein
Busterminal.
22
(SPS)
Anschluss von zwei Leseköpfen, Variante A
Lesekopf
