- Seite 1 FABRIKAUTOMATION HANDBUCH WCS-IG110 WCS-INTERFACEMODUL INTERBUS-S...
- Seite 2 WCS-IG110 Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektro- industrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e.V. in ihrer neusten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt".
-
Seite 3: Inhaltsverzeichnis
Installation ..............8 Montage......................8 Elektrischer Anschluss................8 Inbetriebnahme ............10 Leitungsführung im RS 485-Bus............10 Anschluss des Lesekopfs bzw. der Leseköpfe ........13 Anschluss an die Steuerung ..............14 Bedeutung der LEDs ................15 Datenaustausch zwischen WCS-IG110 Interfacemodul und Master ...16 Anhang............... 17 Fehlercodes .....................17... -
Seite 4: Einleitung
WCS-IG110 Einleitung Einleitung Herzlichen Glückwunsch Sie haben sich für ein Gerät von Pepperl+Fuchs entschieden. Pepperl+Fuchs entwickelt, produziert und vertreibt weltweit elektronische Sensoren und Interface-Bausteine für den Markt der Automatisierungstechnik. Verwendete Symbole Dieses Handbuch enthält die folgenden Symbole: Hinweis! Neben diesem Symbol finden Sie eine wichtige Information. -
Seite 5: Konformitätserklärung
WCS-IG110 Konformitätserklärung Konformitätserklärung CE-Konformität Dieses Produkt wurde unter Beachtung geltender europäischer Normen und Richtlinien entwickelt und gefertigt. Hinweis! Sie können eine Konformitätserklärung separat anfordern. -
Seite 6: Sicherheit
Bestimmungsgemäße Verwendung Dieses Handbuch beschreibt die bestimmungsgemäße Verwendung des Gerätes. Das Gerät muss entsprechend den Angaben im Handbuch eingesetzt und verwendet werden. Das WCS-IG110 Interfacemodul dient als Schnittstelle zwischen WCS-Lesekopf und Steuerung. Allgemeine Sicherheitshinweise Die Verantwortung hinsichtlich Planung, Montage, Inbetriebnahme, Betrieb und Wartung liegt beim Betreiber der Anlage. -
Seite 7: Produktbeschreibung
WCS-IG110 Interfacemodul anschließen. Wenn Sie zwei Leseköpfe anschließen, müssen diese unterschiedliche Adressen haben. Die Anzahl der angeschossenen Leseköpfe stellen Sie über einen Drehschalter ein. Bitte wenden Sie sich an Pepperl+Fuchs, wenn Sie bis zu vier Leseköpfe am Interfacemodul anschließen möchten. -
Seite 8: Installation
Die Abmessungen des WCS-IG110 Interfacemoduls betragen in mm: 90 x 127 x 55 (B x H x T). Das WCS-IG110 Interfacemodul wird mit Schnappbefestigung auf einer Hutschiene von 35 mm Breite (EN 50022-35) befestigt. Das Gerät ist über die Hutschiene geerdet. -
Seite 9: Interfacemodul An Spannung Anschließen
WCS-IG110 Installation Vorsicht! Beschädigung des Gerätes durch Wechselspannung. Störung der Gerätefunktion oder Beschädigung des Gerätes. Interfacemodul an Gleichspannung (DC) anschließen. Interfacemodul an Spannung anschließen Schließen Sie die Betriebsspannung (24 V ±DC 20%) an die Klemmen 1 und 2 des 5-poligen Steckers am Interfacemodul an. -
Seite 10: Inbetriebnahme
WCS-IG110 Inbetriebnahme Inbetriebnahme Leitungsführung im RS 485-Bus Die Datenkabel sollen vom ersten bis zum letzten Busteilnehmer eine Linienverbindung bilden. Diese Linienverbindung muss mit einem Abschlusswiderstand enden. In den WCS-Leseköpfen und beim Interfacemodul sind die RS 485-Abschlusswiderstände integriert und können zu- oder abgeschaltet werden. - Seite 11 WCS-IG110 Inbetriebnahme Falls zwei Leseköpfe an einem Interfacemodul angeschlossen werden, gibt es zwei Verdrahtungsvarianten: • Variante A: Ein Lesekopf befindet sich am Anfang und ein Lesekopf am Ende der Datenleitung. Bei beiden Leseköpfen ist der RS 485-Abschlusswiderstand aktiviert. Das Interfacemodul liegt dazwischen und erhält keinen RS 485-Abschlusswiderstand.
- Seite 12 WCS-IG110 Inbetriebnahme • Variante B: Das Interfacemodul befindet sich am Anfang der Datenleitung, ein Lesekopf befindet sich am Ende der Datenleitung. Beide benötigen den RS 485-Abschlusswiderstand. Der zweite Lesekopf wird über eine kurze Stichleitung (Länge < 1 m) an die Linienverbindung zwischen Interfacemodul und erstem Lesekopf angeschlossen.
-
Seite 13: Anschluss Des Lesekopfs Bzw. Der Leseköpfe
Schließen Sie die RS 485-Datenleitung zum Lesekopf an den Klemmen 3 und 4 des 5-poligen Steckers am Interfacemodul an. Stellen Sie den Schiebeschalter "Interface" immer auf Stellung "485". Falls Sie das WCS-IG110 Interfacemodul als physikalisch erstes oder letztes Gerät im RS 485- Bus betreiben, müssen Sie den RS 485-Abschlusswiderstand aktivieren. RS 485-Abschlusswiderstand aktivieren Um den RS 485-Abschlusswiderstand zu aktivieren, schalten Sie den Schiebeschalter "RS 485 Termination"... -
Seite 14: Anschluss An Die Steuerung

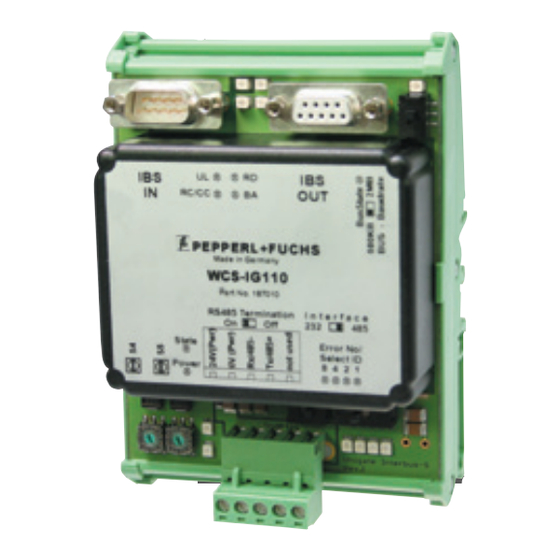

Stellung "0". Anschluss an die Steuerung An der Vorderseite des WCS-IG110 Interfacemoduls befinden sich zwei 9-polige Sub-D- Steckverbinder für den Anschluss an die InterBus-S-Leitung. Die 9-polige Buchse und der 9-polige Stecker als Gegenstück zu den 9-poligen Steckverbindern gehören nicht zum Lieferumfang. -
Seite 15: Interfacemodul An Steuerung Anschließen
Stecker des weiterführenden Kabels zwischen Klemme 5 (5 V) und Klemme 9 (RBST) eine Brücke ein. Bedeutung der LEDs Power: Die LED "Power" leuchtet grün: Das WCS-IG110 Interfacemodul ist korrekt mit der Spannungsversorgung verbunden. State: Die LED "State" leuchtet grün: Datenaustausch mit den Leseköpfen findet statt. Über die vier LEDs "Error No/Select ID“... -
Seite 16: Datenaustausch Zwischen Wcs-Ig110 Interfacemodul Und Master
InterBus-S-Master nicht im Reset (Remotebus Check) Die LED "RD" leuchtet rot: weiterführende InterBus-S-Schnittstelle abgeschaltet Die LED "BA" leuchtet grün: Datenaustausch im InterBus-S aktiv Datenaustausch zwischen WCS-IG110 Interfacemodul und Master Word n Word Tabelle 6.5: Ansprechen des Interfacemoduls vom Master Word n... -
Seite 17: Anhang
WCS-IG110 Anhang Anhang Fehlercodes ErrorNo/Select ID Fehlernum Bezeichnung Kommunikation Lesekopf, Sende-Puffer-Überlauf Kommunikation Lesekopf, Empfangs-Puffer- Überlauf Kommunikation Lesekopf, Timeout Allgemeiner Feldbusfehler Parity- oder Frame-Check-Fehler Feldbusfehler (Konfigurationsfehler, keine Verbindung...) Feldbus Datenpuffer-Überlauf Tabelle 7.1: Bedeutung der Fehlercodes... - Seite 18 WCS-IG110 Anhang...
- Seite 19 WCS-IG110 Anhang...
- Seite 20 Zentrale USA Pepperl+Fuchs Inc. Twinsburg, Ohio 44087 · USA Tel. +1 330 4253555 E-Mail: sales@us.pepperl-fuchs.com Zentrale Asien Pepperl+Fuchs Pte Ltd. Singapur 139942 Tel. +65 67799091 E-Mail: sales@sg.pepperl-fuchs.com www.pepperl-fuchs.com Änderungen vorbehalten 202341 / TDOCT-1649_GER Copyright PEPPERL+FUCHS • Printed in Germany 10/2008...
