WCS-EIG410
Produktbeschreibung
2.3
Aufbau des Geräts
Gerätekomponenten

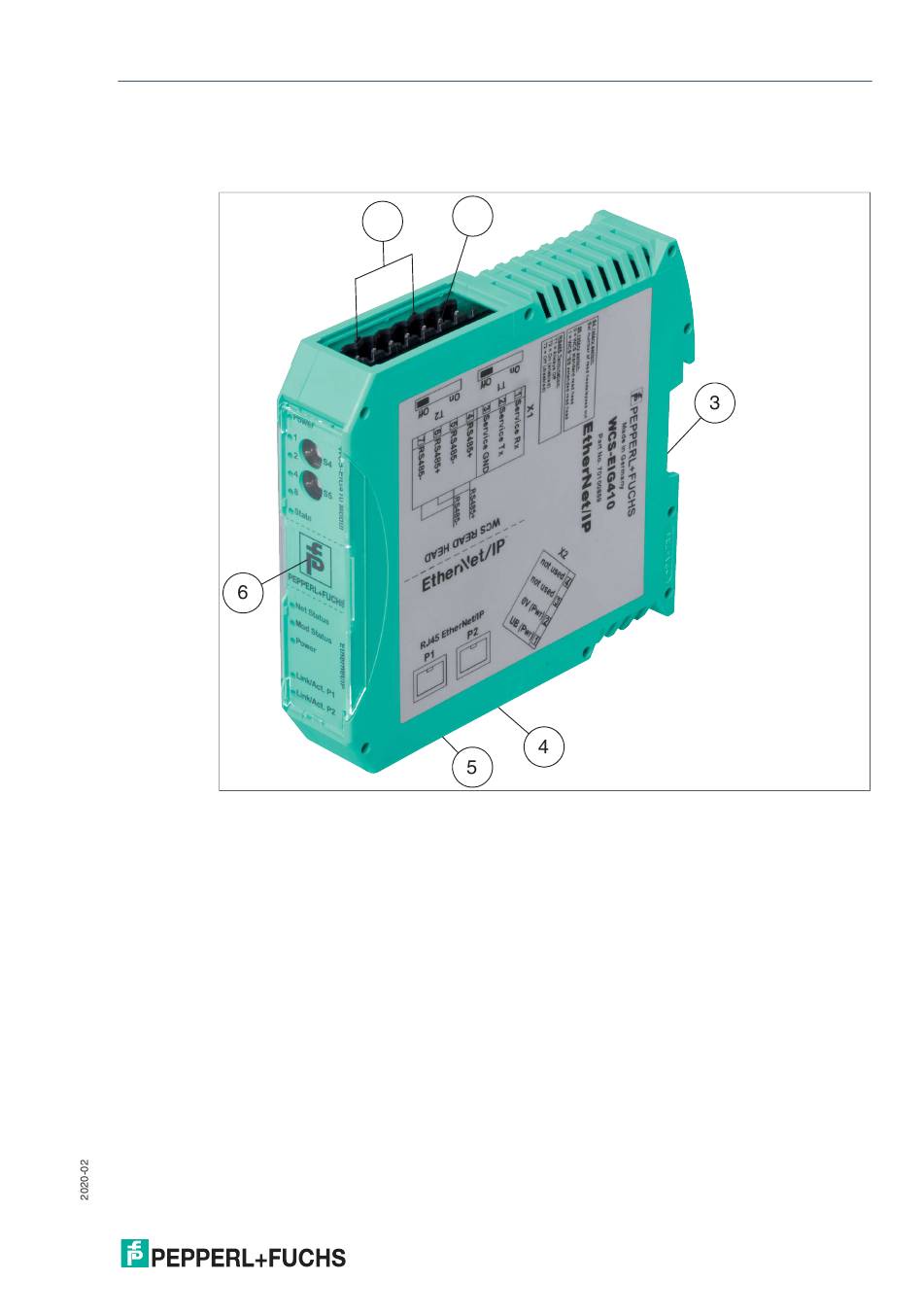

Abbildung 2.2 Übersicht Interface-Modul
1
Schiebeschalter RS-485-Busabschluss
2
X1: RS-485-Schnittstelle
3
Montagelasche
4
X2: Anschluss Stromversorgung
5
X3: Kommunikationsschnittstelle EtherNet/IP
6
Frontblende mit Drehcodierschalter und LED-Statusanzeige
2
1
7
