Devon & Devon Etoile Console Montageanleitung Seite 34

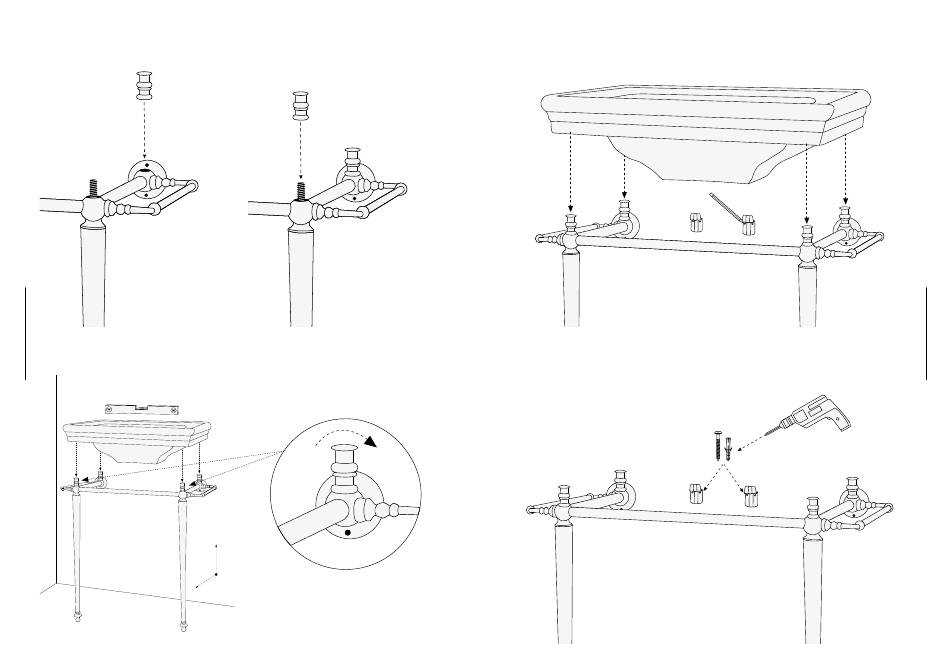

10) Montar sobre la estructura los soportes
fijos para el lavabo (H) más cercanos a la
pared.
E
S
P 12) Apoyar sobre la estructura el lavabo Etoile (K), procurando que haya el mayor
equilibrio posible entre el apoyo sobre la estructura y el apoyo sobre la pared.
K
11) Montar sobre la estructura los soportes
regulables (G) más alejados de la pared.
G
Si es necesario,
regular los soportes correspondientes
para obtener un resultado mejor.
66
13) Una vez alcanzado el mayor equilibrio posible, colocar las pletinas en "S" (L) bajo el
lavabo y marcar los agujeros (2 por cada pletina) para su fijación.
14) Llegados a este punto, es posible quitar el lavabo, realizar los agujeros en la pared
respetando las marcas. Montar las pletinetas de suporte del lavabo, fijàndolas con los
tornillos y tacos no proporcionado en dotaciòn.
L
67
E
S
P
