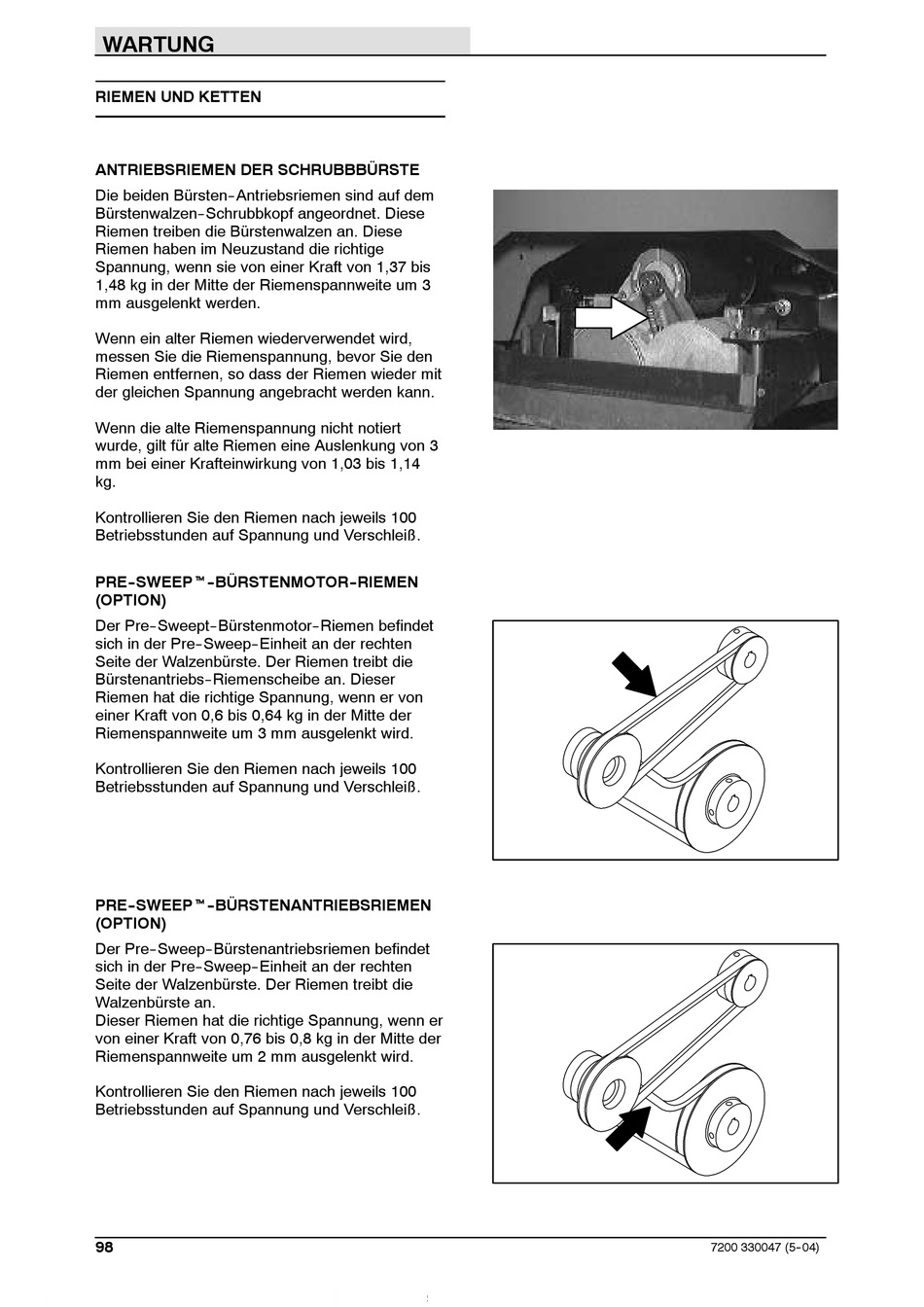

WARTUNG
RIEMEN UND KETTEN
ANTRIEBSRIEMEN DER SCHRUBBBÜRSTE
Die beiden Bürsten--Antriebsriemen sind auf dem
Bürstenwalzen--Schrubbkopf angeordnet. Diese
Riemen treiben die Bürstenwalzen an. Diese
Riemen haben im Neuzustand die richtige
Spannung, wenn sie von einer Kraft von 1,37 bis
1,48 kg in der Mitte der Riemenspannweite um 3
mm ausgelenkt werden.
Wenn ein alter Riemen wiederverwendet wird,
messen Sie die Riemenspannung, bevor Sie den
Riemen entfernen, so dass der Riemen wieder mit
der gleichen Spannung angebracht werden kann.
Wenn die alte Riemenspannung nicht notiert
wurde, gilt für alte Riemen eine Auslenkung von 3
mm bei einer Krafteinwirkung von 1,03 bis 1,14
kg.
Kontrollieren Sie den Riemen nach jeweils 100
Betriebsstunden auf Spannung und Verschleiß.
PRE- -SWEEPt t t t - -BÜRSTENMOTOR- -RIEMEN
(OPTION)
Der Pre--Sweept--Bürstenmotor--Riemen befindet
sich in der Pre--Sweep--Einheit an der rechten
Seite der Walzenbürste. Der Riemen treibt die
Bürstenantriebs--Riemenscheibe an. Dieser
Riemen hat die richtige Spannung, wenn er von
einer Kraft von 0,6 bis 0,64 kg in der Mitte der
Riemenspannweite um 3 mm ausgelenkt wird.
Kontrollieren Sie den Riemen nach jeweils 100
Betriebsstunden auf Spannung und Verschleiß.
PRE- -SWEEPt t t t - -BÜRSTENANTRIEBSRIEMEN
(OPTION)
Der Pre--Sweep--Bürstenantriebsriemen befindet
sich in der Pre--Sweep--Einheit an der rechten
Seite der Walzenbürste. Der Riemen treibt die
Walzenbürste an.
Dieser Riemen hat die richtige Spannung, wenn er
von einer Kraft von 0,76 bis 0,8 kg in der Mitte der
Riemenspannweite um 2 mm ausgelenkt wird.
Kontrollieren Sie den Riemen nach jeweils 100
Betriebsstunden auf Spannung und Verschleiß.
98
7200 330047 (5- -04)
