Tennant 6200 Bedienungsanweisung

Tennant 6200 Bedienungsanweisung

Aufsitz-kehrsaugmaschine
Vorschau ausblenden Andere Handbücher für 6200:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

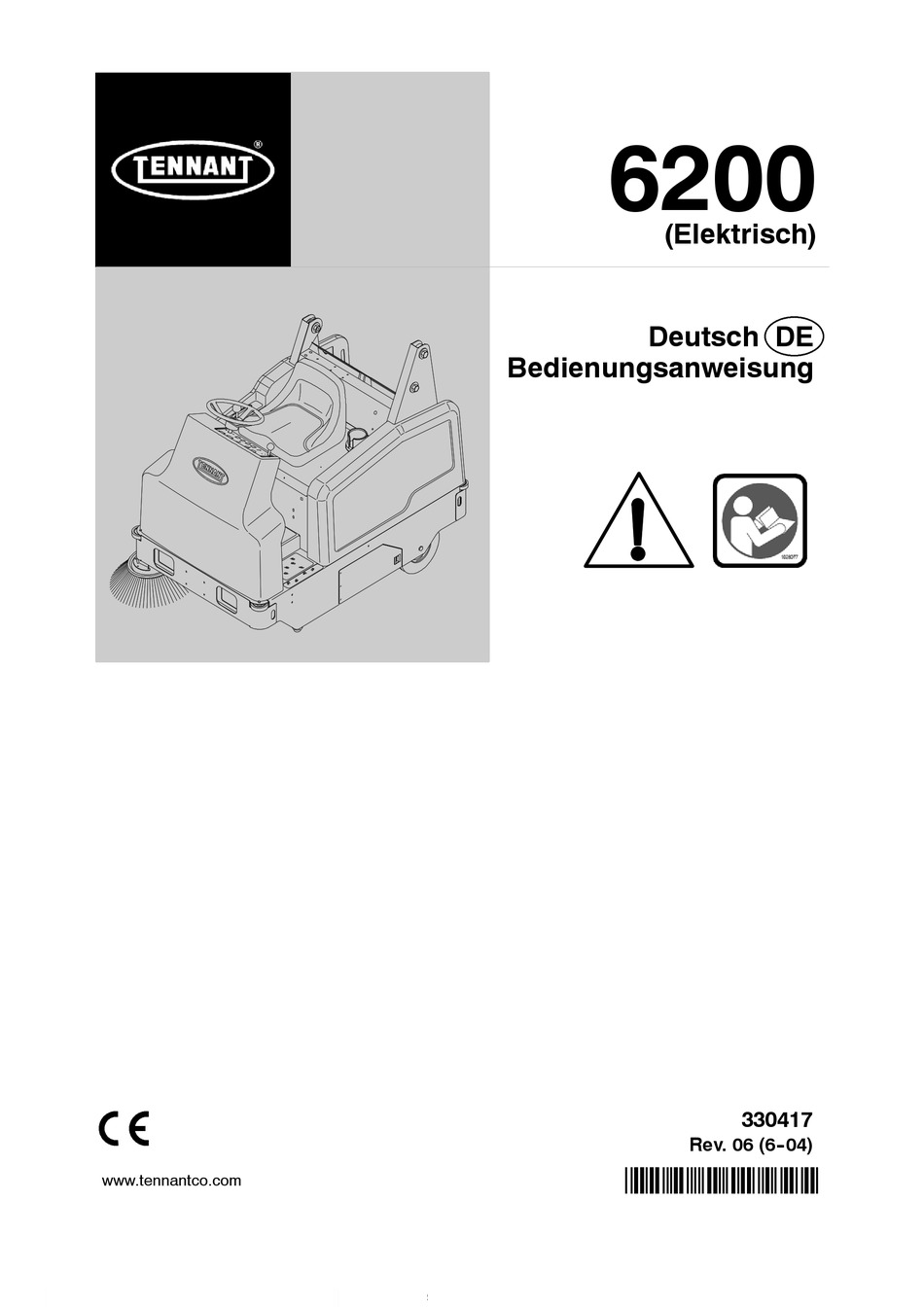

6200
(Elektrisch)
Deutsch DE
Bedienungsanweisung
330417
Rev. 06 (6- - 04)
*330417*
www.tennantco.com
Home
Find... Go To..

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tennant 6200

Inhaltszusammenfassung für Tennant 6200

  • Seite 1 6200 (Elektrisch) Deutsch DE Bedienungsanweisung 330417 Rev. 06 (6- - 04) *330417* www.tennantco.com Home Find... Go To..

  • Seite 2: Schützen Sie Die Umwelt

    P.O. Box 6 5400 AA Uden- -The Netherlands europe@tennantco.com www.tennantco.com Änderungen der technischen Daten und Teile ohne weitere Benachrichtigung vorbehalten. Copyright E TENNANT 1999, 2000, 2001, 2002, 2004 Gedruckt in den Netherlands EG- - - - ÜBEREINSTIMMUNGSERKLÄRUNG FÜR MASCHINEN (Anhang II, Absatz A) TENNANT N.V.

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS INHALTSVERZEICHNIS Seite Seite INHALTSVERZEICHNIS ....WARTUNG ......SICHERHEITSHINWEISE .
  • Seite 4 INHALTSVERZEICHNIS Seite TECHNISCHE ANGABEN ....ALLGEMEINE MASCHINENABMESSUNGEN/ KAPAZITÄTEN ..... ALLGEMEINE MASCHINENDATEN .

  • Seite 5: Sicherheitshinweise

    SICHERHEITSHINWEISE SICHERHEITSHINWEISE In diesem Handbuch werden die Bediener durch Sicherheitsmaßnahmen: die folgenden Gefahrensymbole auf potentielle - - Vergewissern Sie sich, daß alle Gefahren hingewiesen: Sicherheitsvorkehrungen angebracht sind und ordnungsgemäß WARNUNG: Warnung vor Gefahren oder funktionieren. - - Kontrollieren Sie die sicherheitsgefährdenden Verrichtungen, Funktionstüchtigkeit von Bremsen und die schwerwiegende oder sogar tödliche...
  • Seite 6 - - Klemmen Sie die Batterieanschlüsse immer ab, bevor Sie Arbeiten an der Maschine vornehmen. - - Vermeiden Sie jeden Kontakt mit der Batteriesäure. - - Verwenden Sie nur Tennant- -Ersatzteile oder gleichwertige Ersatzteile. 6200E 330417 (8- -01) Home Find...
  • Seite 7 SICHERHEITSHINWEISE Die folgenden Sicherheitsaufkleber sind an den angegebenen Stellen an der Maschine angebracht. Wenn einer dieser Aufkleber beschädigt oder unleserlich ist, ist er durch einen neuen Aufkleber zu ersetzen. BATTERIE LADE- -AUFKLEBER - - IM BATTERIEGEHÄUSE UND AN DER SITZHALTERUNG. AUFKLEBER: VORSICHT - - AUF DER SEITE DES FAHRERRAUMS.

  • Seite 8: Betrieb

    Wartungsanweisungen dieser Anleitung befolgen. Wir empfehlen Ihnen, bei Ihrem Tennant--Händler einen Wartungsvertrag abzuschließen. - Bestellen Sie Ersatz-- und Verschleißteile direkt bei Ihrem Tennant--Vertragshändler. Verwenden Sie zur Bestellung die beiliegende Teileliste. - Folgen Sie nach dem Betrieb der Maschine den in der WARTUNGSTABELLE festgelegten täglichen und stündlichen...

  • Seite 9: Bestandteile Der Maschine

    BETRIEB BESTANDTEILE DER MASCHINE A. Fahrersitz B. Lenkrad C. Armaturenbrett D. Seitenbürste(n) E. Fußsteuerhebel F. Schmutzbehälter G. Schmutzbehälterfilter 6200E 330417 (9- -99) Home Find... Go To..

  • Seite 10: Erklärung Der Symbole

    BETRIEB ERKLÄRUNG DER SYMBOLE Mit den nachstehenden Symbolen auf der Maschine werden die folgenden Bedienungs-- und Anzeigefunktionen angegeben: Fahrlicht Gefahren--Warnlicht Hauptbürste absenken Starten Hauptbürste anheben Saugventilator Schutzschalter 1 Filter--Rüttler Schutzschalter 2 Hupe Schutzschalter 3 Seitenbürste absenken und einschalten Schutzschalter 4 Seitenbürste anheben und ausschalten Schutzschalter 5 Hubvorrichtung des Schmutzbehälters...

  • Seite 11: Bedienungselemente Und Instrumente

    BETRIEB BEDIENUNGSELEMENTE UND INSTRUMENTE A. Seitenbürstenhebel B. Notaus- -schalter (Option) C. Hupe D. Anzeige für den Batterieladezustand E. Betriebsstundenzähler F. Lenkrad G. Hauptbürstenhebel H. Steuerpedal Bremspedal J. Feststellbremspedal K. Saugventilator/Filter- -Rüttel- -Schalter L. Schalter für Schmutzbehälter- -Klappe M. Schmutzbehälter- -Schalter N.

  • Seite 12: Betätigung Der Bedienungselemente

    BETRIEB BETÄTIGUNG DER BEDIENUNGSELEMENTE FAHRPEDAL Mit Hilfe des Fahrpedals steuern Sie die Fahrtrichtung und die Fahrgeschwindigkeit der Maschine. Die Maschinengeschwindigkeit wird über den Druck gesteuert, den Sie mit dem Fuß ausüben: je stärker Sie auf das Pedal treten, desto schneller fährt die Maschine. Benutzen Sie zum Anhalten der Maschine stets das Bremspedal.

  • Seite 13: Bremspedal

    BETRIEB BREMSPEDAL Mit dem Bremspedal wird die Maschine angehalten. Anhalten: Nehmen Sie Ihren Fuß vom Fahrpedal, und lassen Sie es in die Leerlauf--Stellung zurückkehren. Treten Sie auf das Bremspedal, so daß die Maschine nicht rollen kann. HINWEIS: Die Maschine kann nach dem Abschalten noch etwas nachlaufen.

  • Seite 14: Hauptbürstenhebel

    BETRIEB HAUPTBÜRSTENHEBEL Mit dem Hauptbürstenhebel steuern Sie die Position und die Leistung der Hauptbürste. Hauptbürste absenken und einschalten: Ziehen Sie den Hebel zurück und nach rechts in die Position “Hauptbürste absenken und einschalten”. Die Bürste beginnt sich automatisch zu drehen. Hauptbürste anheben und ausschalten Ziehen Sie den Hebel nach oben und nach links in die Position “Hauptbürste anheben und ausschalten”.

  • Seite 15: Batterie--Ladezustandsanzeige

    BETRIEB BATTERIE- -LADEZUSTANDSANZEIGE Die Batterie--Ladezustandsanzeige zeigt den Ladezustand der Batterien mit Hilfe einer Segment--LED--Anzeige an. Sie zeigt den Ladezustand bei laufender Maschine an. Wenn die Batterien vollständig aufgeladen sind, leuchtet die äußerste Anzeige. Je mehr die Batterien sich entladen, desto weiter wandern die Anzeigelampen von rechts nach links.

  • Seite 16: Ein/Aus--Schalter

    BETRIEB EIN/AUS- -SCHALTER Der Ein--/Aus--Schalter ist der Schlüsselschalter für die Energieversorgung der Maschine. VORSICHT: Halten Sie beim Starten der Maschine den Fuß auf der Bremse, und achten Sie darauf, daß sich das Fahrpedal in der Leerlauf- -Stellung befindet. Einschalten: Drehen Sie den Schlüssel bis zum Anschlag im Uhrzeigersinn.

  • Seite 17: Fahrlichtschalter (Option)

    BETRIEB FAHRLICHTSCHALTER (OPTION) Mit Hilfe des Fahrlicht--Schalters schalten Sie die optionalen Vorder-- und Heckscheinwerfer ein und aus. Einschalten: Drücken Sie auf die Oberseite des Fahrlicht--Schalters. Ausschalten: Bringen Sie den Schalter in die mittlere Stellung. BEDIENUNGSSCHALTER FAHRLICHT/GEFAHREN- -WARNLICHT (OPTION) Mit dem Bedienungsschalter für das Fahrlicht/Gefahren--Warnlicht werden die optionalen Scheinwerfer und Rückstrahler sowie das Gefahren--Warnlicht (Option) ein-- und...

  • Seite 18: Schmutzbehälter--Schalter

    BETRIEB SCHMUTZBEHÄLTER- -SCHALTER Mit dem Schmutzbehälter--Schalter wird der Schmutzbehälter angehoben bzw. abgesenkt. Schmutzbehälter anheben: Drücken Sie die Oberseite des Schalters ein und halten Sie ihn fest, bis der Schmutzbehälter auf die gewünschte Höhe angehoben ist. Festhalten: Lassen Sie den Schmutzbehälter--Schalter in die mittlere Position zurücksinken.

  • Seite 19: Sicherungen

    BETRIEB SICHERUNGEN Sicherungen sind nicht rückstellbare Schutzeinrichtungen, die den Stromfluß im Fall der Überlastung eines Stromkreises unterbrechen. Ersetzen Sie sie niemals durch Sicherungen mit einem höheren Nennstrom als dem angegebenen Wert. Die Sicherung befindet sich hinter dem Schutzschalter--Feld. Sicherung Nenns- Geschützter trom Stromkreis...

  • Seite 20: Fahrersitz

    BETRIEB FAHRERSITZ Der Fahrersitz ist mit einer nichtverstellbaren Rückenlehne ausgestattet. HINWEIS: Der Fahrersitz hat einen Sicherheitsschalter, der die Maschine stoppt, falls der Fahrer sich nicht auf seinem Sitz befindet. VERSTELLBARER FAHRERSITZ (OPTION) Der einstellbare Fahrersitz besitzt eine feste Rückenlehne und ist nach vorn und hinten verstellbar.
  • Seite 21 BETRIEB Der Gewicht--Einstellknopf regelt die Festigkeit des Fahrersitzes. Stärke erhöhen: Drehen Sie den Gewicht--Einstellknopf im Uhrzeigersinn. Stärke verringern: Drehen Sie den Gewicht--Einstellknopf entgegen dem Uhrzeigersinn. Verwenden Sie zur Feststellung der richtigen Festigkeit des Fahrersitzes die Anzeige neben dem Gewicht--Einstellknopf. Mit dem Vor/Zurück--Einstellhebel wird die Position des Sitzes eingestellt.

  • Seite 22: Schmutzbehälter--Stützstange

    BETRIEB SCHMUTZBEHÄLTER- -STÜTZSTANGE Die Schmutzbehälter--Stützstange befindet sich am Hydraulikzylinder. Sie wird von Hand angebracht, wenn der vollständig ausgefahren ist, so daß der Schmutzbehälter sich nicht abwärts bewegen kann. Entfernen Sie sie wieder vom Zylinder, bevor Sie den Schmutzbehälter absenken. 6200E 330417 (9- -99) Home Find...

  • Seite 23: Funktionsweise Der Maschine

    BETRIEB FUNKTIONSWEISE DER MASCHINE Mit dem Lenkrad wird die Fahrtrichtung der Maschine gesteuert. Mit dem Fahrpedal steuern Sie die Geschwindigkeit und die Vorwärts--/Rückwärtsfahrt. Mit dem Bremspedal wird die Maschine gebremst bzw. angehalten. Die Seitenbürste kehrt den Schmutz in die Bahn der Hauptbürste.

  • Seite 24: Inbetriebnahme Der Maschine

    BETRIEB INBETRIEBNAHME DER MASCHINE 1. Setzen Sie sich auf den Fahrersitz, und betätigen Sie die Bremsen mit dem Fahrpedal in Leerlaufstellung. VORSICHT: Halten Sie beim Starten der Maschine den Fuß auf der Bremse, und achten Sie darauf, daß sich das Fahrpedal in der Leerlauf- -Stellung befindet.

  • Seite 25: Kehr-- Und Bürsteninformationen

    BETRIEB KEHR- - UND BÜRSTENINFORMATIONEN Heben Sie größere Schmutzteile vor dem Kehren auf. Entfernen Sie sperrige Kartons vor dem Kehren aus den Gängen, oder falten Sie sie zusammen. Heben Sie Drähte, Schnüre, Kordeln usw. auf, da diese sich in den Bürsten oder in den Bürstenbolzen verfangen können.
  • Seite 26 BETRIEB Seitenbürste (2 Reihen) - eine gute Allzweckbürste für leichten bis mittelschweren Schmutz sowohl für den Innen-- als auch den Außenbereich. Diese Bürste wird für alle Reinigungsarbeiten empfohlen, bei denen die Borsten naß werden können. Seitenbürste (3 Reihen) - Verbesserte Kehrleistung bei feinen Verschmutzungen auf glatten Innenflächen.

  • Seite 27: Kehrbetrieb

    BETRIEB KEHRBETRIEB 1. Drücken Sie zum Einschalten auf die Oberseite des Saugventilator-- und Filter--Rüttel--Schalters. 2. Mit Hilfe des Hauptbürstenhebels senken Sie die Hauptbürste ab und schalten Sie sie ein. 3. Mit Hilfe des Seitenbürstenhebels senken Sie die Seitenbürste(n) ab und schalten Sie sie ein.
  • Seite 28 BETRIEB 5. Treten Sie auf das Pedal zur Aufnahme großer Schmutzteile, wenn Sie größere Verschmutzungen kehren. 6. Wenn Sie das Pedal loslassen, wird die Klappe über die Verschmutzung abgesenkt. 7. Durch die Klappe werden große Verschmutzungen in den Schmutzbehälter gebracht. 6200E 330417 (9- -99) Home Find...

  • Seite 29: Kehrvorgang Beenden

    BETRIEB KEHRVORGANG BEENDEN 1. Mit Hilfe des Seitenbürstenhebels heben Sie die Seitenbürste(n) an und schalten Sie sie 2. Mit Hilfe des Hauptbürstenhebels heben Sie die Hauptbürste an und schalten Sie sie ab. 3. Drücken Sie acht bis zehn Sekunden auf die Unterseite des Saugventilator-- und Filter--Rüttel--Schalters, um den Filter--Rüttler zu aktivieren.

  • Seite 30: Entleeren Des Schmutzbehälters

    BETRIEB ENTLEEREN DES SCHMUTZBEHÄLTERS 1. Beenden Sie den Kehrbetrieb. Sehen Sie den Abschnitt KEHRVORGANG BEENDEN in der Anleitung. 2. Fahren Sie die Maschine zum Müllplatz bzw. Abfallcontainer. 3. Drücken Sie auf die Oberseite des Schmutzbehälter--Schalters, um den Schmutzbehälter auf die gewünschte Höhe anzuheben.
  • Seite 31 BETRIEB 5. Drücken Sie auf die Oberseite des Schalters für die Schmutzbehälter--Klappe, bis der Schmutzbehälter völlig geöffnet ist. Lassen Sie den Schalter in die Halte--Position zurücksinken. 6. Drücken Sie auf die Unterseite des Schalters für die Schmutzbehälter--Klappe, bis der Schmutzbehälter völlig geschlossen ist. 7.

  • Seite 32: Ausschalten Der Maschine

    BETRIEB AUSSCHALTEN DER MASCHINE 1. Beenden Sie den Kehrbetrieb. Sehen Sie den Abschnitt KEHRVORGANG BEENDEN in der Anleitung. 2. Nehmen Sie Ihren Fuß vom Fahrpedal. Treten Sie nun auf das Bremspedal. HINWEIS: Die Maschine läuft etwas nach, wenn Sie den Fuß von Fahrpedal nehmen. Benutzen Sie zum Anhalten der Maschine stets das Bremspedal.

  • Seite 33: Checkliste Für Die Kontrollen Nach Dem Betrieb

    BETRIEB CHECKLISTE FÜR DIE KONTROLLEN NACH DEM BETRIEB Kontrollieren Sie folgende Punkte nach jedem Kehrvorgang: - Kontrollieren Sie den Batterie--Ladezustand. HINWEIS: Beim Einschalten der Maschine ist die Anzeige des Batterie- -Ladezustands zunächst nicht korrekt. Lesen Sie den Ladezustand der Batterien erst nach einigen Betriebsminuten ab. - Kontrollieren Sie die Einstellung der Bürsten.

  • Seite 34: Feststellen Der Schmutzbehälter--Stützstange

    BETRIEB FESTSTELLEN DER SCHMUTZBEHÄLTER- -STÜTZSTANGE 1. Betätigen Sie die Feststellbremse. VORSICHT: Halten Sie beim Starten der Maschine den Fuß auf der Bremse, und achten Sie darauf, daß sich das Fahrpedal in der Leerlauf- -Stellung befindet. 2. Schalten Sie die Maschine ein. 3.
  • Seite 35 BETRIEB 4. Drücken Sie die Schmutzbehälter--Stützstange an den Stützzylinder. WARNUNG: Der angehobene Schmutzbehälter kann herunterfallen. Sichern Sie ihn mit der Schmutzbehälter- -Stützstange. 5. Senken Sie den Schmutzbehälter langsam ab, indem Sie den Schmutzbehälter--Schalter eindrücken, bis die Schmutzbehälter--Stützstange auf der Stützstangenhalterung steht. WARNUNG: Klemmpunkt des Hebearms.

  • Seite 36: Lösen Der Schmutzbehälter

    BETRIEB LÖSEN DER SCHMUTZBEHÄLTER- -STÜTZSTANGE 1. Schalten Sie die Maschine ein. 2. Heben Sie den Schmutzbehälter etwas an, indem Sie den Schmutzbehälter--Schalter eindrücken. Lassen Sie den Schalter in die Halte--Position zurücksinken. HINWEIS: Denken Sie daran, daß die für die Hochentleerung des Schmutzbehälters benötigte freie Deckenhöhe mindestens 2286 mm beträgt.

  • Seite 37: Betrieb Auf Steigungen

    BETRIEB 4. Drücken Sie die Unterseite des Schmutzbehälter--Schalters ein, bis der Schmutzbehälter vollständig abgesenkt ist. WARNUNG: Klemmpunkt des Hebearms. Halten Sie sich von den Schmutzbehälter- -Hebearmen fern. 5. Schalten Sie die Maschine aus. BETRIEB AUF STEIGUNGEN Fahren Sie die Maschine auf Steigungen/Gefällen langsam.

  • Seite 38: Optionen

    BETRIEB OPTIONEN SAUGSTAB Der Saugstab verwendet das Saugsystem der Maschine und dient dazu, Schmutzpartikel aufzunehmen, die für die Maschine nicht erreichbar sind. 1. Schalten Sie die Maschine ein. HINWEIS: Der Saugventilator- - und Filter- -Rüttel- -Schalter kann nicht benutzt werden, um den Saugstab einzuschalten.
  • Seite 39 BETRIEB 3. Saugstab einschalten. Heben Sie den Saugstab aus der Aufbewahrung. Das Saugsystem schaltet sich automatisch ein. 4. Saugstab aus: Legen Sie den Saugstab wieder in die dafür vorgesehene Aufbewahrung; das Saugsystem wird automatisch ausgeschaltet. 5. Drehen Sie den Nockenknopf nach recht, um den Saugstabhebel zu sichern.

  • Seite 40: Quick Mopt

    BETRIEB QUICK MOPt Der Quick--Mopt ist eine Kehrvorrichtung an der Vorderseite, um die Kehrbreite der Maschine zu erweitern. 1. Fahren Sie die Maschine dicht an die Quick--Mopt--Vorrichtung heran. 2. Schalten Sie die Maschine aus, und betätigen Sie die Feststellbremse. VORSICHT: Bevor Sie die Maschine verlassen bzw.
  • Seite 41 BETRIEB 5. Lösen Sie den Hebel, um jede Seite des Quick--Mopt auf und ab zu bewegen. 6. Schalten Sie das Saugsystem und die Bürsten ein, senken Sie die Bürsten, und starten Sie den Kehrvorgang. 7. Um die QuickMop--Schutzabdeckung zu entfernen, lösen Sie die Schnappschalter. Die Schutzabdeckung sollte in regelmäßigen Intervallen entfernt werden, um Wartungsarbeiten vorzunehmen.

  • Seite 42: Ausrollbatterie

    BETRIEB AUSROLLBATTERIE Die ausfahrbare Batterie ermöglicht den schnellen Ein-- und Ausbau der Batterie aus der / in die Maschine. 1. Fahren Sie die Maschine auf einen ebenen und trockenen Untergrund. 2. Schalten Sie die Maschine aus, und betätigen Sie die Feststellbremse. VORSICHT: Bevor Sie die Maschine verlassen bzw.
  • Seite 43 BETRIEB 6. Kuppeln Sie die Transporteinheit an die Maschine an, indem Sie die Verriegelungen der Transporteinheit nach außen ziehen. 7. Stellen Sie den Batteriewagenbodenverschluß ein, indem Sie auf den linken Bodenverschluß treten. 8. Stellen Sie die Rollen der Transporteinheit ein, bevor Sie die Batterien herausziehen. Die Rollen der Transporteinheit müssen sich auf der gleichen Höhe befinden wie die Batterierollen der Maschine.
  • Seite 44 BETRIEB 9. Drehen Sie den Hebel auf der Maschinenbatteriestopträger entgegen dem Uhrzeigersinn, bis keine weitere Umdrehung möglich ist. 10. Heben Sie den Maschinenbatteriestopträger bis in ein horizontal Position an. 11. Heben Sie den Batteriestopträger des Wagens an, indem Sie die Griffe herunterdrücken.
  • Seite 45 BETRIEB 12. Greifen Sie die Batteriegehäuseschlitz, und ziehen Sie das Batteriegehäuse auf den Batteriewagen. 13. Senken Sie den Batteriestopträger des Wagens an, indem Sie an den Griffe ziehen. Dadurch wird verhindert, daß die Batterien von der Transporteinheit abrollen können, wenn diese bewegt wird. 6200E 330417 (9- -99) Home Find...
  • Seite 46 BETRIEB 14. Lösen Sie die Transporteinheit von der Maschine, indem Sie die Verriegelungen der Transporteinheit nach innen drücken. 15. Lösen Sie die Bodenverriegelung der Transporteinheit. Um den Bodenverschluß zu lösen, treten Sie auf den rechten Bodenverschluß. 16. Ziehen Sie die Transporteinheit von der Maschine ab.

  • Seite 47: Störungsbeseitigung

    Tennant--Kundendienst. Schmutzbehälter voll. Schmutzbehälter entleeren. Schmutzbehälter--Lippenschürzen Schmutzbehälter--Lippenschürzen abgenutzt oder beschädigt. erneuern. Falsche Kehrbürste Lassen Sie sich von Ihrem TENNANT--Vertreter beraten. Pedal für große Schmutzklappe ist Reparieren oder Ersetzen Sie die beschädigt große Schmutzklappe Schmutzbehälter--Staubfilter Staubfilter rütteln und/oder verstopft. ersetzen. Rand der Rezirkulationsschürze Falten Sie den Rand der Schürze...

  • Seite 48: Wartung

    WARTUNG WARTUNG WARTUNGSPLAN HINWEIS: Die mit einem (H) gekennzeichneten Wartungshandlungen bzw. Kontrollen sind auch nach den ersten 50 Betriebsstunden vorzunehmen. Schmier- - Zahl der Wartungs mittel/ Wartung Bezeichnung Wartungshandlung Flüssigkeit spunkte intervall Täglich Bürstenfachschürzen Auf Beschädigungen, Abnutzung und richtige Einstellung kontrollieren Seitenschürzen Auf Beschädigungen, Abnutzung und richtige...
  • Seite 49 ..Destilliertes Wasser MÖ ..Motoröl, 30 SAE -- Klasse HYDÖ Tennant--Hydraulik--Öl bzw. zugelassene Hydraulik--Flüssigkeit . . . Spezial--Schmiermittel, Lubriplate--EMB (Tennant--Bestell--Nr. 01433--1) HINWEIS: Unter besonders staubigen Betriebsbedingungen müssen manche Wartungshandlungen öfter durchgeführt werden. 6200E 330417 (6- -04) Home Find...

  • Seite 50: Schmierung

    Vorderrad. Schmieren Sie die Lenkkette nach jeweils 200 Betriebsstunden mit SAE 30--Motorenöl. LENKROLLEN- -DREHLAGER Das Lenkrollen--Drehlager befindet sich unter dem Bodenblech. Entfernen Sie die Bodenplatte und schmieren Sie das Lager alle 100 Betriebsstunden mit Lubriplate--EMB--Fett (TENNANT--Bestellnr. 01433--1). 6200E 330417 (9- -99) Home Find... Go To..

  • Seite 51: Hydraulik

    HYDRAULIKFLÜSSIGKEIT Qualität und Beschaffenheit der Hydraulikflüssigkeit spielen eine sehr wichtige Rolle für die ordnungsgemäße Funktionsfähigkeit der Maschine. Die Tennant--Hydraulikflüssigkeit wird speziell im Hinblick auf die Einsatzbedingungen der Tenannt--Maschinen ausgewählt. Die Tennant--Hydraulikflüssigkeit leistet einen wichtigen Beitrag zur Verlängerung der Lebensdauer der Hydraulikkomponenten.

  • Seite 52: Hydraulikschläuche

    WARTUNG Wenn Sie eine andere Hydraulikflüssigkeit verwenden wollen, vergewissern Sie sich, daß deren Spezifikationen mit den Tennant--Spezifikationen für die Hydraulikflüssigkeit übereinstimmen. Die Verwendung von minderwertigen Ersatzflüssigkeiten kann zu vorzeitigem Versagen der Hydraulikkomponenten führen. ACHTUNG: Die Hydraulikflüssigkeit des Systems gewährleistet die innere Schmierung der Hydraulikkomponenten.

  • Seite 53: Batterien

    WARTUNG BATTERIEN Die Batterien wurden speziell im Hinblick auf eine langfristige Leistungsabgabe gewählt. Die Lebensdauer der Batterien wird von der Anzahl der Ladevorgänge beschränkt. Zur Optimierung der Lebensdauer sollten Sie die Batterien aufladen, wenn die letzte Batterie--Ladezustandsanzeige blinkt (20% Batterieleistung verbleiben). Verwenden Sie eine automatisches Ladegerät mit einem ordnunggemäßen Zulassung für Batterien.
  • Seite 54 WARTUNG Die Messung der Säuredichte mit Hilfe eines Hydrometers ist ein Verfahren zur Bestimmung des Batteriezustands und der Batterieladung. Wenn Sie für eine oder mehrere Batteriezellen Werte unter denen der anderen Batteriezellen ablesen (Unterschiede von 0,050 oder mehr), so liegt in dieser Zelle eine Beschädigung oder ein Kurzschluß...

  • Seite 55: Laden Der Batterien

    WARTUNG LADEN DER BATTERIEN 1. Fahren Sie die Maschine an eine ebene, trockene Fläche in einem gut belüfteten Raum. 2. Schalten Sie die Maschine aus, und betätigen Sie die Feststellbremse. VORSICHT: Bevor Sie die Maschine verlassen bzw. Wartungsarbeiten an der Maschine vornehmen, stellen Sie sie auf einem ebenen Untergrund ab, betätigen Sie die Feststellbremse, schalten Sie die...
  • Seite 56 Ladevorgang die Abdeckungen offen. HINWEIS: Falls die rote Lampe ”ABNORMAL CYCLE” aufleuchtet, während die Batterie an das TENNANT- -Ladegerät angeschlossen ist, ist dies ein Zeichen dafür, daß die Batterie defekt ist. Das Ladegeräte kann die Batterie in diesem Zustand nicht laden.

  • Seite 57: Riemen Und Ketten

    WARTUNG 10. Verbinden Sie den Maschinenstecker wieder mit dem Batteriestecker. 11. Prüfen Sie nach dem Laden den Elektrolytstand in jeder Batteriezelle. Füllen Sie, falls erforderlich, destilliertes Wasser nach, um den Elektrolytstand bis auf 12 mm unterhalb der Unterseite der Sichtöffnungen zu erhöhen.

  • Seite 58: Lenkantriebskette

    WARTUNG LENKANTRIEBSKETTE Die Lenkkette überträgt zur Lenkung der Maschine die Drehung des Lenkrades auf das Vorderrad. Schmieren Sie die Lenkkette nach jeweils 200 Betriebsstunden mit SAE 30--Motorenöl. ANTISTATIK- -KETTE Die Maschine ist mit einer Antistatik--Kette ausgestattet, die den Aufbau statischer Elektrizität in der Maschine verhindert.

  • Seite 59: Schmutzbehälter

    WARTUNG SCHMUTZBEHÄLTER SCHMUTZBEHÄLTER- -STAUBFILTER Der Schmutzbehälter--Filter filtert die aus dem Schmutzbehälter angesaugte Luft. Der Staubfilter ist mit einem Rüttler versehen, der die angesammelten Staubpartikel entfernt. Der Staubfilter--Rüttler wird mit dem Saugventilator-- und Filter--Rüttel--Schalter bedient. Der Staubfilter muß vor der Entleerung des Schmutzbehälters sowie am Ende jeder Arbeitsschicht gerüttelt werden.

  • Seite 60: Ausbau Des Schmutzbehälter

    WARTUNG AUSBAU DES SCHMUTZBEHÄLTER--STAUBFILTERS 1. Schalten Sie die Maschine aus, und betätigen Sie die Feststellbremse. VORSICHT: Bevor Sie die Maschine verlassen bzw. Wartungsarbeiten an der Maschine vornehmen, stellen Sie sie auf einem ebenen Untergrund ab, betätigen Sie die Feststellbremse, schalten Sie die Maschine aus und ziehen Sie den Schlüssel.
  • Seite 61 WARTUNG 5. Heben Sie das VCSt--Filter--Rüttler--System vom Filter ab. 6. Reinigen bzw. entsorgen Sie den Eingangsfiltert. 7. Bringen Sie den Filter--Rüttler des VCSt--Systems an dem neuen oder gereinigten Filter an. Stecken Sie den Rüttelstift vorsichtig in den Filterkamm ein. 8. Drücken Sie die Ecken des Rüttlers fest zwischen Filter und der Filterdichtung.
  • Seite 62 WARTUNG 9. Der Filter--Rüttler muß flach an den Filter anliegen. Prüfen Sie, ob die Kammhalterung nicht unter der Filter--Rüttler--Platte eingeklemmt ist. 10. Prüfen Sie die Elektromagnetöffnung des Rüttlers mit dem Ende der Transportlasche. Die Öffnung sollte der Dicke der Lasche entsprechen.

  • Seite 63: Thermo Sentryt- -Temperaturwächter

    WARTUNG 12. Verbinden Sie den Hauptkabelbaum wieder mit dem Rüttelmechanismus. 13. Kontrollieren Sie die Staubfilterdichtungen. 14. Bringen Sie die Schmutzbehälter--Haube wieder an und verriegeln Sie sie. THERMO SENTRYt- -TEMPERATURWÄCHTER Der Thermo--Sentryt --Temperaturwächter befindet sich in der Einlaßleitung des Saugventilators. Bei Feuer im Schmutzbehälter schaltet der Thermo--Sentryt --Temperaturwächter den Saugventilator aus.

  • Seite 64: Bürsten

    WARTUNG BÜRSTEN HAUPTBÜRSTE Die Hauptbürste ist zylindrisch und reicht über die gesamte Maschinenbreite; mit dieser Bürste werden die Schmutzpartikel in den Schmutzbehälter gefegt. Kontrollieren Sie die Bürste täglich auf Abnutzung oder Beschädigung. Entfernen Sie ggf. Draht, Fäden o.ä. die sich in der Hauptbürste, der Hauptbürsten--Antriebsnabe oder der Hauptbürsten--Leerlaufnabe verfangen haben.

  • Seite 65: Kontrolle Und Nachstellung Des Hauptbürstenabdrucks

    WARTUNG 4. Greifen Sie die Hauptbürste, ziehen Sie sie vom Bürsten--Antriebswellenende ab, und nehmen Sie sie aus dem Hauptbürstenraum heraus. 5. Legen Sie die neue oder gewendete Bürste auf den Boden neben der Wartungsklappe. 6. Schieben Sie die Hauptbürste auf das Antriebs--Wellenende.
  • Seite 66 WARTUNG 5. Fahren Sie die Maschine aus dem Testgebiet. 6. Kontrollieren Sie die Breite des Bürstenabdrucks. Die richtige Bürstenabdruck--Breite beträgt 50 -- 75 mm. Der Bürstenkegel ist werkseitig eingestellt und muß nicht mehr angepaßt werden, es sein denn, einzelne Teile des Bürstensystems sind ausgetauscht worden.

  • Seite 67: Seitenbürste

    WARTUNG SEITENBÜRSTE Die Seitenbürste kehrt den Schmutz von den Kanten in die Kehrbahn der Hauptbürste. Kontrollieren Sie die Bürste täglich auf Abnutzung oder Beschädigung. Entfernen Sie ggf. Draht oder Fäden, die sich in der Seitenbürste oder der Seitenbürsten--Antriebsnabe verfangen haben. Kontrollieren Sie täglich den Seitenbürsten--Abdruck.

  • Seite 68: Erneuerung Der Seitenbürste

    WARTUNG ERNEUERUNG DER SEITENBÜRSTE 1. Schalten Sie die Maschine aus, und betätigen Sie die Feststellbremse. VORSICHT: Bevor Sie die Maschine verlassen bzw. Wartungsarbeiten an der Maschine vornehmen, stellen Sie sie auf einem ebenen Untergrund ab, betätigen Sie die Feststellbremse, schalten Sie die Maschine aus und ziehen Sie den Schlüssel.

  • Seite 69: Schürzen Und Dichtungen

    WARTUNG SCHÜRZEN UND DICHTUNGEN SEITENSCHÜRZEN Die beiden Seitenschürzen befinden sich an beiden Seiten der Maschine vor dem Hauptbürstenraum. Der Abstand der Seitenschürzen zum Boden muß bis zu 5 mm betragen. Kontrollieren Sie die Schürzen täglich auf Beschädigung, Abnutzung und richtige Einstellung.

  • Seite 70: Heckschürzen

    WARTUNG HECKSCHÜRZEN Die beiden Heckschürzen befinden sich unten an der Rückseite des Hauptbürstenraums. Der Abstand der Schürze vom Boden muß 5 bis 0.25 mm betragen. Die hintere Rezirkulationsschürze braucht nicht eingestellt zu werden. Kontrollieren Sie die Schürzen täglich auf Beschädigung, Abnutzung und richtige Einstellung.

  • Seite 71: Schmutzbehälter--Dichtungen

    WARTUNG SCHMUTZBEHÄLTER- -DICHTUNGEN Die Schmutzbehälter--Dichtungen befinden sich am Rand der Öffnung zwischen der Hauptbürste und dem Schmutzbehälter. Der Schmutzbehälter ruht gegen die Dichtungen, wenn der Schmutzbehälter geschlossen ist. Alle 100 Betriebsstunden müssen die Dichtungen auf Abnutzung oder Beschädigung überprüft werden. WARNUNG: Der angehobene Schmutzbehälter kann herunterfallen.

  • Seite 72: Vakuumdichtung

    WARTUNG VAKUUMDICHTUNG Die Vakuumdichtung befindet sich hinter dem Schmutzbehälter und dichtet den Schmutzbehälter--Filter ab, wenn der Schmutzbehälter abgesenkt ist. Alle 100 Betriebsstunden muß die Dichtung auf Abnutzung oder Beschädigung überprüft werden. SCHMUTZBEHÄLTER- -FILTERDICHTUNGEN Die Schmutzbehälter--Filterdichtungen befinden sich oben und unten an der Außenseite des Schmutzbehälter--Filters.

  • Seite 73: Bremsen Und Reifen

    WARTUNG BREMSEN UND REIFEN BREMSEN Die mechanischen Bremsen sind an den Vorderrädern angebracht. Die Bremse wird durch das Bremspedal, Verbindungsstangen und Züge betätigt. Kontrollieren Sie alle 200 Betriebsstunden die Einstellung der Bremsen. Falls die Bremse nicht besonders gut auf den Druck vom Bremspedal reagiert, muß...

  • Seite 74: Reifen

    WARTUNG REIFEN Alle Reifen der Maschine sind Vollgummireifen. Alle 100 Betriebsstunden müssen die Reifen auf Abnutzung oder Beschädigung überprüft werden. Kontrollieren Sie das Drehmoment der Hinterradachsen alle 800 Betriebsstunden. Das richtige Drehmoment der Hinterradachse beträgt 22,4--28 Nm. ELEKTROMOTOREN Die Kohlebürsten der Fahr--, Saugventilator und Bürstenmotoren müssen alle 800 Betriebsstunden kontrolliert werden.

  • Seite 75: Schieben, Schleppen Und Transportieren Der Maschine

    WARTUNG SCHIEBEN, SCHLEPPEN UND TRANSPORTIEREN DER MASCHINE SCHIEBEN ODER SCHLEPPEN DER MASCHINE Wenn die Maschine funktionsunfähig ist, kann sie an der Vorderseite oder am Heck geschoben oder geschleppt werden, es ist jedoch einfacher und stabiler, die Maschine an der Vorderseite zu schleppen.
  • Seite 76 WARTUNG 3. Wenn Sie die Maschine mit Hilfe einer Winde auf den Lastkraftwagen oder den Anhänger befördern wollen, müssen Sie die Windenketten an den vorderen Befestigungspunkten vorne am Maschinenrahmen befestigen. VORSICHT: Benutzen Sie eine Winde, wenn Sie die Maschine auf einen Lastkraftwagen oder Anhänger laden.
  • Seite 77 WARTUNG 6. Wenn die Ladefläche nicht horizontal ist oder sich höher als 380 mm über dem Boden befindet, müssen Sie zum Abladen der Maschine eine Winde verwenden. Ist die Ladefläche horizontal UND sind es 380 mm oder weniger bis zum Boden, kann die Maschine von dem Lastkraftwagen oder Anhänger gefahren werden.

  • Seite 78: Aufbocken Der Maschine

    Wenn die Maschine längere Zeit unbenutzt abgestellt werden soll, muß sie mit bestimmten Vorbeugungsmaßnahmen vor der Bildung von Rost, Schlamm oder anderen unerwünschten Ablagerungen geschützt werden. Wenden Sie sich an den Tennant--Kundendienst. 6200E 330417 (8- -01) Home Find... Go To..

  • Seite 79: Technische Angaben

    TECHNISCHE ANGABEN TECHNISCHE ANGABEN ALLGEMEINE MASCHINENABMESSUNGEN/KAPAZITÄTEN Eigenschaft Größe/Kapazität Länge 1956 mm Breite 1070 mm Breite mit Seitenbürste 1120 mm Höhe 1440 mm Höhe mit Überkopf--Schutz 2045 mm Spurbreite 94 mm Radstand 97 mm Hauptkehrbürstendurchmesser 203 mm Hauptkehrbürstenlänge 711 mm Seitenbürsten--Durchmesser 520 mm Breite der Kehrbahn 711 mm...

  • Seite 80: Antrieb

    Leistungsquelle Notlenkung Notlenkung Vorderrad, manuell Manuelle Steuerung Handbedienung kontrolliert HYDRAULIK System Kapazität Flüssigkeitstyp Hydraulikbehälter 0,53 l TENNANT--Bestellnr.: 65870 Hydraulik insgesamt 1,4 l BREMSSYSTEM Betrieb Betriebsbremsen Mechanische Scheibenbremse (1), eine pro Vorderrad, Kabelzug Feststellbremse Nutzung der Betriebsbremsen, Kabelzug REIFEN Position Größe...

  • Seite 81: Draufsicht

    TECHNISCHE ANGABEN 1783 mm 1397 mm 1067 mm DRAUFSICHT 2035 mm 1435 mm SEITENANSICHT VORDERANSICHT 352945 ABMESSUNGEN DER MASCHINE 6200E 330417 (8- -01) Home Find... Go To..
