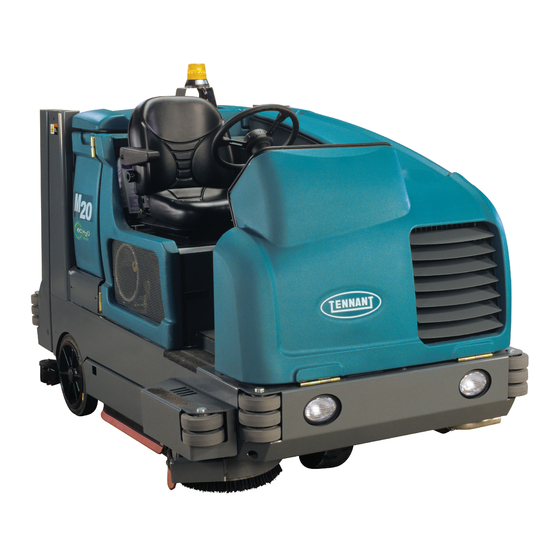

Tennant M20 Betriebsanleitung
Tennant M20 Betriebsanleitung

Tennant M20 Betriebsanleitung

Schrubb-kehrmaschine
Vorschau ausblenden Andere Handbücher für M20:
Inhaltsverzeichnis

Werbung

M20
(Gas/LPG)
Schrubb−Kehrmaschine
Deutsch DE
Betriebsanleitung
331389
To view, print or download
Rev. 11 (03-2013)
the latest manual, visit:
*331391*
www.tennantco.com/manuals

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Tennant M20

  • Seite 1 (Gas/LPG) Schrubb−Kehrmaschine Deutsch DE Betriebsanleitung 331389 To view, print or download Rev. 11 (03-2013) the latest manual, visit: *331391* www.tennantco.com/manuals...
  • Seite 2: Einleitung

    Telefon: (800) 553−8033 oder (763) 513−2850 www.tennantco.com Änderungen der technischen Daten und Teile ohne weitere Benachrichtigung vorbehalten. Originalanweisungen, Copyright E 2006 − 2010, 2013 TENNANT Company, Gedruckt in den Niederlanden. Alle Rechte vorbehalten. EG−−ÜBEREINSTIMMUNGSERKLÄRUNG FÜR MASCHINEN (Anhang II, Absatz A) Hiermit erklären wir auf unsere Verantwortung, dass die Maschine:...
  • Seite 3: Inhaltsverzeichnis

    ..... . . EINSTELLEN DES ES−MODUS KRAFTSTOFFFILTER (FLÜSSIGGAS) 60 (VERLÄNGERTER SCHRUBBBETRIEB) ... . M20 331389 (3−2013)
  • Seite 4 AUSTAUSCHEN DER FaST−SYSTEMFILTER (S/N 0146− ....ec−H2O−MODUL SPÜLVORGANG ..REINIGEN DES ec−H2O−FILTERS ..M20 331389 (3−2013)
  • Seite 5: Sicherheitsvorkehrungen

    Bediener fallen können, Verletzungen. Sorgen Sie für eine wenn die Maschine nicht mit einem ausreichende Lüftung. Überkopfschutz ausgestattet ist. WARNUNG: Der angehobene Schmutzbehälter kann herunterfallen. Sichern Sie ihn mit dem Schmutzbehälter−Stützstift. M20 331389 (3−2013)
  • Seite 6 − Nehmen Sie keine Änderungen an der Maschine. − Halten Sie sich immer an die Originalkonstruktion der Maschine vor. − Verwenden Sie nur Tennant−Ersatzteile Sicherheitsvorschriften und die oder gleichwertige Ersatzteile. Verkehrsregeln. − Tragen Sie bei Bedarf und auf −...
  • Seite 7 (15 Zoll) über dem Boden befindet. − Ziehen Sie die Feststellbremse an, wenn die Maschine geladen ist. − Blockieren Sie die Räder der Maschine. − Binden Sie die Maschine gut auf dem Lastkraftwagen oder Anhänger fest. M20 331389 (3−2013)
  • Seite 8: Warnaufkleber

    Sekunden, nachdem er mit dem Einklemmgefahr am Hebearm. Schlüssel ausgeschaltet wurde. Halten Sie sich von den Betätigen Sie die Feststellbremse, Kehrgutbehälter−Hebearmen bevor Sie die Maschine verlassen. fern. Neben dem Zündschalter auf dem An beiden Bedienungspult. (Nur bei Schmutzbehälter− Flüssiggasmaschinen.) Hebearmen. 10783 M20 331389 (3−2013)
  • Seite 9 Motorraumverkleidung. WARNAUFKLEBER − Verbrennungsgefahr. WARNAUFKLEBER − Der angehobene Heiße Oberfläche. Kehrgutbehälter kann herunterfallen. Nicht berühren. Sichern Sie ihn mit dem Schmutzbehälter− Stützstift. An der Seite der Stoßstange, an der Auspuffverkleidung und An beiden Schmutzbehälter−Hebearmen. am Hydraulikbehälter. 10783 M20 331389 (3−2013)
  • Seite 10: Betrieb

    F. Seiten−Wischgummi Q. Ablassschlauch Frischwassertank G. Schrubbkopf−Klappe R. Schmutzbehälter H. Sitzverkleidung S. Hinteres Wischgummi I. FaST−Packung oder T. Wischgummischutz (Option) ES−Reinigungsmitteltank oder U. Saugstab (Option) ec−H2O −System−Modul−Gehäuse V. Sicherungsstift Schmutzbehälter (Option) W. Motorhaube J. Frischwassertank−Deckel K. Fahrersitz M20 331389 (4−10)
  • Seite 11: Bedienungselemente Und Instrumente

    C. Hupen−Taste D. Stellknopf Lenksäulen−Neigung E. Fahrpedal F. Bremspedal G. Feststellbremspedal H. Schalter zum Öffnen/Schließen des Schmutzbehälters I. Schalter zum Anheben/Absenken des Schmutzbehälters J. Tastenfeld K. Bedienungsschalter Fahrlicht/Gefahren−Warnlicht L. Sprühdüsen−Schalter (Option) M. Motor−Anzeigelampen N. ec−H2O −Systemanzeige (Option) M20 331389 (4−10)
  • Seite 12: Tastenfeld

    E. Schrubb−Saugventilator / Wischgummi−Schalter F. ES−Schalter (Verlängerter Schrubbbetrieb) (Option) G. FaST−Schalter (Option) ec−H2O−Schalter (Option) H. Frischwasserdosierung−erhöhen− Schalter (+) I. Frischwasserdosierung−verringern− Schalter (−) J. Bürstenandruck−erhöhen−Schalter (+) K. Bürstenandruck−verringern−Schalter (−) L. Filter−Rüttel−Schalter M. Kehr−Saugventilator−Schalter N. Seitenbürsten−Schalter (Option) O. Motordrehzahl−Schalter P. Vorgesetztensteuerung−Schalter M20 331389 (4−10)
  • Seite 13: Erklärung Der Symbole

    Erhöhen Schmutzbehälter anheben Verringern Schmutzbehälter absenken Batterie−Ladesystem Störungsanzeige Motor−Öldruck (S/N 0000−0159) Filter−Rüttler Motor−Öldruck (S/N 0160− Kehr−Saugventilator Motor prüfen Schrubb−Saugventilator / Wischgummi Feststellbremse (0180− 1−STEP−Kehren Hupe 1−STEP−Schrubben Aufbockstelle ES (Verlängerter Schrubbbetrieb) Nur unverbleiter Kraftstoff FaST (Schaumschrubbverfahren) ec−H2O (Option) M20 331389 (4−10)
  • Seite 14: Betätigung Der Bedienungselemente

    Motor−Kontrollsystem während des Betriebs eine Störung erfasst. BATTERIE−LADESYSTEM−ANZEIGE Die Anzeigelampe Batterie−Ladesystem−Anzeige Wenden Sie sich an den Tennant−Kundendienst, leuchtet auf, wenn die Lichtmaschine sich nicht im wenn diese Anzeige aufleuchtet. normalen Betriebsbereich befindet. Wenn diese Anzeige aufleuchtet, muss die Maschine sofort angehalten und das Problem behoben werden.
  • Seite 15: Motor−Drehzahleinstellung

    Sie erneut auf die Taste, um die Seitenbürste anzuheben und anzuhalten. Die Lampe neben dem Schalter erlischt. Die Maschine kehrt automatisch zur letzten verwendeten Einstellung zurück, wenn sie ein− oder ausgeschaltet wird. M20 331389 (9−06)
  • Seite 16: Betriebsstundenzähler

    Drücken Sie auf die Unterseite des Wartungspersonal sowie TENNANT−Vertreter Bedienungsschalters Fahrlicht/Gefahren− dürfen diese Modi verwenden. Warnlicht, um das Gefahren−Warnlicht, die Scheinwerfer und Rückstrahler einzuschalten. Stellen Sie den Schalter wieder in die mittlere Stellung, um die Lampen auszuschalten. M20 331389 (9−06)
  • Seite 17: Fahrersitz

    Stärke erhöhen: Drehen Sie den 2. Lassen Sie den Stellknopf Gewichtseinstellungsknopf im Uhrzeigersinn. Lenksäulen−Neigung los. Stärke verringern: Drehen Sie den Gewichtseinstellungsknopf entgegen dem Uhrzeigersinn. Verwenden Sie zur Feststellung der Festigkeit des Fahrersitzes die Anzeige neben dem Gewichtseinstellungsknopf. M20 331389 (9−06)
  • Seite 18: Bremspedal

    Rückfahralarm ausgestattet ist. WISCHGUMMISCHUTZ (OPTION) Der hintere und seitliche Wischgummischutz schützt das hintere Wischgummi vor Beschädigungen. Um den hinteren Wischgummischutz zu aktivieren, ziehen Sie den Stift heraus, senken Sie den Schutzbalken ab und bringen Sie den Stift wieder an. M20 331389 (9−06)
  • Seite 19: Funktionsweise Der Maschine

    Wasser auf und wird deshalb bei nassen Anwendungen gegenüber Nylon bevorzugt. Super AB−Bürste − Die Nylon−Fasern dieser Bürste sind mit schmirgelndem Splitt imprägniert, wodurch sie Flecken und Verschmutzungen effektiv beseitigen. Aggressive Reinigungswirkung auf allen Flächen. Gute Reinigungsleistung bei Schmutzansammlungen, Fett oder Reifenspuren. M20 331389 (4−10)
  • Seite 20: Während Des Betriebs

    über 43 _C (110 _F) verwenden. Die Schrubbfunktionen nicht bei einer Umgebungstemperatur von unter 0 _C (32 _F) verwenden. Der maximale Neigungswinkel für den Schrubbbetrieb mit der Maschine beträgt 10%. Der maximale Neigungswinkel während des Transports der Maschine beträgt oder 14%. M20 331389 (3−2013)
  • Seite 21: Checkliste Vor Inbetriebnahme Der Maschine

    - Kontrollieren Sie die Dichtung des Schmutzwasser−Tankdeckels auf Beschädigungen und Verschleiß. - Reinigen Sie den Schmutzfilter des Saugventilators. - Entleeren und reinigen Sie den Schmutzwassertank. - ES−Option: Entleeren und reinigen Sie den Frischwassertank, den Schwimmerschalter und den ES−Filter. M20 331389 (3−2013)
  • Seite 22: Auswechseln Des Flüssiggastanks

    5. Ziehen Sie Handschuhe an und lösen Sie die Tank−Schnellkupplung. 9. Öffnen Sie jetzt langsam das Tank−Betriebsventil und kontrollieren Sie, ob Undichtigkeiten vorliegen. Wenn eine Undichtigkeit vorliegt, schließen Sie das Betriebsventil sofort und wenden Sie sich an das entsprechende Personal. M20 331389 (3−2013)
  • Seite 23: Inbetriebnahme Der Maschine

    Wartungsarbeiten, dass Sie die Maschine nicht neben brennbaren Materialien, Staub, Gasen oder Flüssigkeiten abstellen. Stellen Sie sie auf einem ebenen Untergrund ab, betätigen Sie die Feststellbremse, schalten Sie die Maschine aus und ziehen Sie den Schlüssel ab. M20 331389 (3−2013)
  • Seite 24: Füllen Des Frischwassertanks

    Frischwassertank befinden. Lassen Sie den Frischwassertank ab, spülen Sie ihn aus und füllen Sie ihn erneut mit klarem, kaltem Wasser, bevor Sie das FaST−System oder das ec−H2O−System einschalten. Herkömmliche Reinigungsmittel können zum Ausfall des FaST−Systems oder des ec−H2O−Systems führen. M20 331389 (3−2013)
  • Seite 25: Es−Modus (Verlängerter Schrubbbetrieb) Mit Einfüll−Automatik

    Brandentstehung führen. Verwenden Sie ES−Schrubben ausschließlich empfohlene niemals entzündliche Materialien im Reinigungsmittel mit geringer Tank/in den Tanks der Maschine. Schaumbildung. Maschinenschäden, die auf die Verwendung eines untauglichen Reinigungsmittels zurückzuführen sind, fallen nicht unter die Garantie des Herstellers. M20 331389 (3−2013)
  • Seite 26: Einstellen Der Schrubbmodi

    Die Lampe neben dem Schalter leuchtet auf. Die Maschine kehrt automatisch zur letzten verwendeten Einstellung zurück, wenn sie ein− oder ausgeschaltet wird. HINWEIS: Wenn das ES−System eingeschaltet wird, gibt es eine kurze Verzögerung, bevor die ES−Pumpe aktiviert wird. M20 331389 (4−10)
  • Seite 27: Einstellen Des Bürstenandrucks

    Einstellung befinden. Die mittlere Einstellung (zwei Lampen) gewährt die Frischwasser− und Reinigungsmitteldosierung. Die niedrigste Einstellung (eine Lampe) gewährt die Frischwasserdosierung OHNE Reinigungsmittel. Es braucht nicht ständig Reinigungsmittel zur Frischwasserdosierung hinzugefügt zu werden, um ein effektives Schrubbergebnis zu erzielen. M20 331389 (4−10)
  • Seite 28: Schrubbbetrieb

    Frischwassertank nicht leer wird. Wenn das Gerät für einen längeren Zeitraum ohne Wasser betrieben wird, kann dasec−H2O−Modul beschädigt werden. ec−H2O−SYSTEM− ANZEIGECODE BEDINGUNG Ständig grün Normalbetrieb Blinkend rot ec−H2O−Modul ausspülen Ständig rot Kontakt mit Kundendienst aufnehmen. M20 331389 (4−10)
  • Seite 29 4. Lassen Sie das Fahrpedal los und betätigen Sie das Bremspedal, um die Maschine anzuhalten. 5. Betätigen Sie den 1−STEP−Schrubbschalter, um das Schrubben zu beenden. Die Lampe neben dem Schalter erlischt und die Schrubbfunktionen werden nach einer kurzen Verzögerung beendet. M20 331389 (4−10)
  • Seite 30: Doppel−Schrubbbetrieb

    HINWEIS: Der Doppel−Schrubbbetrieb wird nicht Wischgummi−Schalter. Die Lampe über dem für Bereiche empfohlen, in denen die Schrubb−Saugventilator−/Wischgummi−Schalter Reinigungsflüssigkeit unter Regale fließen oder erlischt, das Wischgummi wird angehoben und Produkte beschädigen kann. der Saugventilator wird ausgeschaltet. Schrubben Sie den stark verschmutzten Bereich. M20 331389 (4−10)
  • Seite 31: Wasseraufnahme−Modus (Kein Schrubben)

    Sie sie niemals mit der Maschine auf. Betätigen Sie den Schrubb−Saugventilator / Wischgummi−Schalter. Die Lampe über dem Schalter leuchtet auf, das Wischgummi wird abgesenkt und der Saugventilator wird eingeschaltet. Nehmen Sie das Wasser oder die nicht brennbare Flüssigkeit auf. M20 331389 (9−06)
  • Seite 32: Kehrbetrieb

    Sie vor dem Kehrbetrieb die Seitenbürsten− Kehr−Saugventilator−Schalter, um den Stoßstange. Die Stifte herausziehen und die Saugventilator auszuschalten, wenn Sie große Wischgumi−Stoßstange entfernen. nasse Bereiche oder durch Pfützen kehren. Dadurch wird verhindert, dass der Staubfilter des Schmutzbehälters beim Kehren nass wird. M20 331389 (4−10)
  • Seite 33 HINWEIS: Der Filter−Rüttler rüttelt den Filter automatisch für kurze Zeit, wenn der 1−STEP−Kehrschalter ausgeschaltet wird. 6. Entleeren Sie den Schmutzbehälter am Ende jeder Schicht oder bei Bedarf. Sehen Sie den Abschnitt ENTLEEREN DES SCHMUTZBEHÄLTERS in dieser Anleitung. M20 331389 (4−10)
  • Seite 34: Entleeren Des Schmutzbehälters

    Schmutzbehälter abgesenkt wird. Die Schmutzbehälter−Klappe HINWEIS: Denken Sie daran, dass die für das kann auch mit Hilfe der Oberseite des Anheben des Schmutzbehälters benötigte freie Schmutzbehälterklappe−öffnen/−schließen−Schalt Deckenhöhe mindestens 2500 mm beträgt. ers geschlossen werden. M20 331389 (3−2013)
  • Seite 35: Feststellen Des Schmutzbehälter−Stützstiftes

    Maschine genügend freier Platz vorhanden ist. Heben Sie den Kehrgutbehälter nicht an, wenn sich die Maschine an einer Steigung bzw. in einem Gefälle befindet. 3. Betätigen Sie die Feststellbremse. 4. Nehmen Sie den Schmutzbehälter−Stützstift aus dem Aufbewahrungsrohr. M20 331389 (3−2013)
  • Seite 36: Lösen Des Schmutzbehälter− Stützstiftes

    Halten Sie sich von den vornehmen, stellen Sie sie auf einem ebenen Schmutzbehälter−Hebearmen fern. Untergrund ab, betätigen Sie die Feststellbremse, schalten Sie die Maschine aus und ziehen Sie den Schlüssel ab. 3. Lösen Sie den Wischgummi−Saugschlauch vom Schmutzbehälter. M20 331389 (9−06)
  • Seite 37 Sie den Schmutzbehälter ab. Sehen Sie den Abschnitt LÖSEN DES SCHMUTZBEHÄLTER−STÜTZSTIFTES in dieser Anleitung. 6. Nehmen Sie den Staubfilter aus dem Schmutzbehälter. 7. Reinigen bzw. entsorgen Sie den Staubfilter. Sehen Sie den Abschnitt REINIGEN DES SCHMUTZBEHÄLTER−STAUBFILTERS in dieser Anleitung. M20 331389 (3−2013)
  • Seite 38: Reinigen Des Schmutzbehälters Und Schmutzfilters

    8. Spülen Sie den Schmutz aus dem Schmutzschlauch und Schmutzfilter in den Schmutzbehälter. WARNUNG: Der angehobene Schmutzbehälter kann herunterfallen. Sichern Sie ihn mit dem Schmutzbehälter−Stützstift. WARNUNG: Klemmpunkt des Hebearms. Halten Sie sich von den Schmutzbehälter−Hebearmen fern. 3. Schalten Sie die Maschine aus. M20 331389 (3−2013)
  • Seite 39 10. Bringen Sie den Schmutzbehälter−Staubfilter wieder an. Sehen Sie den Abschnitt ENTFERNEN DES SCHMUTZBEHÄLTER−STAUBFILTERS in dieser Anleitung. 11. Lösen Sie den Schmutzbehälter−Stützstift und senken Sie den Schmutzbehälter ab. Sehen Sie den Abschnitt LÖSEN DES SCHMUTZBEHÄLTER−STÜTZSTIFTES in dieser Anleitung. M20 331389 (4−10)
  • Seite 40: Entleeren Und Reinigen Der Schmutzwassertanks

    HINWEIS: Verwenden Sie zur Tankreinigung KEINEN DAMPF. Starke Hitze kann den Tank und die Komponenten beschädigen. 2. Bringen Sie die Düse des Schmutzwassertank−Ablassschlauches in die 5. Nehmen Sie den Saugfilter aus dem Nähe eines Bodenabflusses. Schmutzwassertank und spülen Sie den Filter M20 331389 (3−2013)
  • Seite 41 Entfernen Sie den ES−Filter, falls erforderlich, 10. Bringen Sie den Ablassschlauch des aus dem Schmutzwassertank. Schmutzwassertanks wieder an der Rückseite des Schmutzwassertanks an und schließen Sie den Schmutzwassertank−Deckel. 8. Spülen Sie den Schmutz zur Schmutzwassertank−Ablassöffnung. Lassen Sie den Schmutzwassertank ab. M20 331389 (4−10)
  • Seite 42: Entleeren Des Schmutzwassertanks Mit Der Ablassschraube

    Schmutz aus dem Schlauch in den Tank. VORSICHT: Bevor Sie die Maschine verlassen bzw. Wartungsarbeiten an der Maschine vornehmen, stellen Sie sie auf einem ebenen Untergrund ab, betätigen Sie die Feststellbremse, schalten Sie die Maschine aus und ziehen Sie den Schlüssel ab. M20 331389 (3−2013)
  • Seite 43 Sie sie befestigen. und stecken Sie ihn wieder in das HINWEIS: Drehen Sie den Hebel, falls Aufbewahrungsrohr. Senken Sie den erforderlich, so das die Ablassschraube fest sitzt. Schmutzbehälter ab. 11. Schließen Sie den Deckel des Schmutzwassertanks. M20 331389 (3−2013)
  • Seite 44: Entleeren Und Reinigen Der Frischwassertanks

    Sie den Schlüssel ab. 1. Öffnen Sie den/die Frischwassertank−Deckel. 5. Spülen Sie den Schwimmerschalter und den Flachfilter ab. Lassen Sie den Frischwassertank ab. 2. Bringen Sie die Düse des Frischwassertank−Ablassschlauches in die Nähe eines Bodenabflusses. M20 331389 (9−06)
  • Seite 45 BETRIEB 6. Schließen Sie das variable Ablassventil des Frischwassertanks. 7. Bringen Sie den Ablassschlauch des Frischwassertanks wieder an der Rückseite des Schmutzwassertanks an. 8. Schließen Sie den/die Frischwassertank−Deckel. M20 331389 (9−06)
  • Seite 46: Störungsanzeige(N)

    F10: Low Fuel Geringe Kraftstofftank füllen (Benzin). Kraftstoffmenge Kraftstofftank auswechseln (Flüssiggas) * HINWEIS: Bei Mitsubishi−Motoren mit Maschinenseriennummer 0500 und höher wird die Meldung „Motor prüfen“ angezeigt und die Maschine automatisch ausgeschaltet, wenn das Kühlmittel zu heiß ist. M20 331389 (3−2013)
  • Seite 47: Zustandsüberwachung / Warnungen

    C5: Kein ES/FaST ES− und FaST−System nicht Nur Maschinen, die mit dem ES− oder verfügbar. FaST−System ausgestattet sind, können in diesen Modi betrieben werden. C6: Kein Seitenkehren Seitenkehren nicht verfügbar. Das Seitenkehren ist nicht zum Alleinbetrieb zulässig. M20 331389 (3−2013)
  • Seite 48: Optionen

    5. Drehen Sie am Ein/Aus−Schalter, um den Stab einzuschalten. 6. Bringen Sie die Sprühdüse und den Stab nach dem Reinigen wieder in den Halterungen an. 7. Drücken Sie auf die Unterseite des Sprühdüsenschalters, um die Wasserversorgung auszuschalten. M20 331389 (3−2013)
  • Seite 49: Saugstab (Option)

    Schäden der Atemwege oder zu 11. Bringen Sie den Saugschlauch wieder am Erstickung führen. Sorgen Sie für eine Schmutzbehälter−Hebearm an. ausreichende Lüftung. Prüfen Sie die zulässigen Grenzwerte bei Ihren zuständigen Behörden. Achten Sie darauf, dass die Maschine ordnungsgemäß eingestellt ist. M20 331389 (4−10)
  • Seite 50: Störungsbeseitigung

    Schmutzbehälter−Staubfilter Staubfilter rütteln und/oder verstopft. auswechseln. Dichtung des Kehr−Saugventilators Dichtung des Saugventilators beschädigt. auswechseln. Fehler im Kehr−Saugventilator. Wenden Sie sich an den Vertreter des TENNANT−Kundendiensts. Thermo Sentry aktiviert. Thermo Sentry−Tempera- turwächter abkühlen lassen. M20 331389 (4−10)
  • Seite 51 Das ES−System funktioniert ES−Schalter ist ausgeschaltet. ES−Schalter einschalten. nicht. ES−Sensor im Tank verschmutzt. Sensor reinigen. ES−Pumpenfilter verstopft. ES−Filter reinigen. Wasser−Füllstand im Den Schmutzwassertank etwa Schmutzwassertank zu gering. halbvoll mit Wasser. Wasser−Füllstand im Frischwassertank füllen. Frischwassertank zu gering. M20 331389 (9−06)
  • Seite 52 Kontakt mit Kundendienst ec−H2O−Systemanzeige aufnehmen. ständig rot ec−H2O−Modell: Anzeige oder Modul defekt Kontakt mit Kundendienst ec−H2O−Systemanzeige aufnehmen. schaltet nicht ein ec−H2O−Modell: Modul verstopft Kontakt mit Kundendienst Keine Wasserzufuhr aufnehmen. Frischwasserpumpe defekt Frischwasserpumpe auswechseln. ec−H2O Verstopfter Filter Filter reinigen M20 331389 (4−10)
  • Seite 53: Wartung

    WARTUNG WARTUNG M20 331389 (4−10)
  • Seite 54: Wartungsplan

    Auf Beschädigungen Betriebsst Staubfilter prüfen, reinigen und, falls unden erforderlich, auswechseln. − FaST / ec−H2O−Filter Reinigen. Alle 50 Betriebs- − Hauptbürsten Vorderseite nach hinten stunden drehen − Vorderrad Drehmoment Radmuttern kontrollieren (nur nach ersten 50 Betriebsstun- den) M20 331389 (3−2013)
  • Seite 55 − Motor, GM Synchronriemen kontrollieren (S/N 0000−0499) − − Hydraulikschläuche Auf Beschädigung und Alle Verschleiß kontrollieren 1, 19 Kühlsystem Spülen − Fahrantriebsmotor Drehmoment Wellenmutter kontrollieren − Vorderrad Drehmoment Radmuttern kontrollieren − Batterie Batteriekabel−anschlüsse reinigen und nachziehen M20 331389 (3−2013)
  • Seite 56 Motorenöl, ausschließlich 5W30 SAE−SG/SH. HYDO TennantTrue Premium Hydraulikflüssigkeit oder gleichwertige Hydraulikflüssigkeit Wasser und Ethylen Glykol-Frostschutzmittel, −34_ C ..Spezial−Schmiermittel, Lubriplate EMB−Fett (Tennant−Bestell−Nr. 01433−1) HINWEIS: Unter besonders staubigen Betriebsbedingungen müssen manche Wartungshandlungen öfter durchgeführt werden. M20 331389 (3−2013)
  • Seite 57: Schmierung

    Die Motorölmenge für GM−Motoren (Maschinenseriennummer 0499 und niedriger) beträgt 3,5 l (3.7 qt) mit Ölfilter. Die Motorölmenge für Mitsubishi−Motoren (Maschinenseriennummer 0500 und höher) beträgt 5,4 l (5.75 qt) mit Ölfilter. WISCHGUMMI− ROLLENLAGER Schmieren Sie die Wischgummi−Rollenlager alle 100 Betriebsstunden. M20 331389 (3−2013)
  • Seite 58: Drehpunkte Schmutzbehälter−Hebearm

    200 Betriebsstunden. Die Schmierstellen der Schmieren Sie die Drehpunkte der Drehrohre befinden sich an der Fahrerseite der Schmutzbehälter−Klappe alle Maschine unter dem Kraftstofftank. 200 Betriebsstunden. An der anderen Seite der Maschine befinden sich die Schmierstellen der Drehrohre und der Antriebspumpe. M20 331389 (9−06)
  • Seite 59: Hydraulik

    2400 Betriebsstunden. Premium Hydraulikflüssigkeit ersetzt werden. Maschinen haben einen blau gefärbten Tropfen (linkes Foto) am Aufkleber für Hydraulikflüssigkeit, wenn diese ursprünglich mit TennantTrue Premium Hydraulikflüssigkeit ausgestattet sind. WARNUNG: Verbrennungsgefahr. Heiße Oberfläche. NICHT berühren. TennantTrue Flüssigkeit Vorige Flüssigkeit M20 331389 (3−2013)
  • Seite 60: Hydraulikflüssigkeit

    VI 163 oder höher 1057708 19 l (5 gal) Wenn Sie eine andere-Hydraulikflüssigkeit verwenden wollen, vergewissern Sie sich, dass deren Spezifikationen mit den Tennant− 00002 Spezifikationen für die Hydraulikflüssigkeit übereinstimmen. Minderwertige Ersatzflüssigkeiten können zum vorzeitigen Wenden Sie sich bei Verletzungen durch Versagen der Hydraulikkomponenten führen.
  • Seite 61: Motor

    Schellen an. Wechseln Sie beschädigte Das Kühlsystem muss vollständig mit Kühlmittel Schläuche und Schellen aus. gefüllt sein, um ein Überhitzen des Motors zu vermeiden. Öffnen Sie beim Füllen des Kühlsystems die Ablasshähne, so dass die Luft aus dem System entweichen kann. M20 331389 (3−2013)
  • Seite 62: Luftfilter

    Sie den Kühler und die Kühlrippen vor der Reinigung abkühlen. VORSICHT: Tragen Sie bei Wartungsarbeiten mit Druckluft oder Wasser immer einen Augen− und Ohrenschutz. LUFTFILTER Tauschen Sie den Luftfilter nach jeweils 400 Betriebsstunden aus. M20 331389 (3−2013)
  • Seite 63: Elektronischer Druckluftregler (Lpg) (Für Maschinen Seriennummer 0047−0499)

    Position des Kraftstofffilters bei Maschinen ab LPG−VERDAMPFER Seriennummer 0047. Lassen Sie das angesammelte Öl im LPG−Verdampfer alle 100 Betriebsstunden ab. VORSICHT: Halten Sie bei Wartungsarbeiten Flammen und Funken vom Kraftstoffsystem fern. Achten Sie auf eine gute Lüftung. M20 331389 (3−2013)
  • Seite 64: Motorriemen

    5 kg (8 bis 10 lb) 13 mm (0,5 zoll) aus gelenkt wird. – ZÜNDKERZEN MITSUBISHI−MOTOREN (S/N 0500− ) WARNUNG: Beweglicher Riemen und Ventilator. Abstand halten. Wechseln Sie die Zündkerzen alle 1000 Betriebsstunden aus. PCV−SYSTEM Kontrollieren Sie das PCV−System alle 1000 Betriebsstunden. M20 331389 (3−2013)
  • Seite 65: Synchronriemen Gm−Motoren (S/N 0000 − 0499)

    Sprühdüse befindet sich hinter der Batterie. werden. Füllen Sie kein Wasser in die Batterie nach und nehmen Sie auch nicht die Entlüftungsschrauben ab. VORSICHT: Vermeiden Sie bei der Wartung oder Instandhaltung der Maschine jeglichen Kontakt mit der Batteriesäure. M20 331389 (3−2013)
  • Seite 66: Motor−Kabelbaum Sicherungen Und Relais

    Nicht verwendet Die Motor−Kabelbaum−Sicherungen und Relais befinden sich im Sicherungskasten im Motorraum. − Beachten die die Sicherungsgehäuse−Abdeckung 20 A ec−H2O für die Anordnung der Kabelbaum−Sicherungen und Relais. HINWEIS: Ersetzen Sie eine Sicherung immer durch eine Sicherung desselben Nennstroms. M20 331389 (4−10)
  • Seite 67: Schutzschalter (Ec−H2O)

    Richtung der Pfeile. Verwenden Sie nie mehr als 690 kPa (100 psi) Luftdruck und gehen Sie mit der Düse nie näher als 50 mm an den Filter heran. Dabei kann der Staubfilter in der Maschine bleiben. M20 331389 (3−2013)
  • Seite 68: Thermo Sentry−Temperaturwächter

    Seite der Maschine. Schmutzbehälter−Inhalts schaltet der Thermo Sentry−Temperaturwächter den Saugventilator 1. Heben Sie den Schrubbkopf an. aus und unterbricht den Luftstrom. Der Thermo Sentry−Temperaturwächter stellt sich automatisch 2. Öffnen Sie die äußeren Bürstenklappen. zurück, nachdem er abgekühlt ist. M20 331389 (NIL)
  • Seite 69 8. Bringen Sie die Bürsten−Vorplatten wieder an. 9. Schließen Sie die inneren und äußeren Bürstenklappen. 10. Überprüfen und korrigieren Sie, falls erforderlich, den Bürstenabdruck nach dem Umdrehen der Bürsten. Sehen Sie dazu KONTROLLE UND NACHSTELLUNG DES HAUPTBÜRSTENABDRUCKS. M20 331389 (3−2013)
  • Seite 70: Kontrolle Des Hauptbürstenabdrucks

    Feststellbremse, schalten Sie die Maschine aus und ziehen Sie den Schlüssel ab. 6. Betrachten Sie den Bürstenabdruck. Wenn der Bürstenabdruck über die gesamte Länge jeder Bürste gleich breit ist und beide Bürsten die gleiche Breite besitzen, ist keine 10653 Nachstellung erforderlich. 10355 M20 331389 (3−2013)
  • Seite 71: Einstellen Des Hauptbürsten−Konus

    Bürstenabdruck an dieser Seite des Schrubbkopfes zu vergrößern. 3. Ziehen Sie die Befestigungsschrauben wieder 4. Überprüfen Sie den Abdruck erneut. Stellen Sie ihn, falls erforderlich, erneut ein. 2. Überprüfen Sie den Abdruck erneut. Stellen Sie ihn, falls erforderlich, erneut ein. M20 331389 (3−2013)
  • Seite 72: Seitenbürste (Option)

    Sie die Seitenbürste auf den Boden fallen. 4. Nehmen Sie die Seitenbürste unter der Seitenbürsteneinheit heraus. 5. Legen Sie die neue Seitenbürste unter die Seitenbürsteneinheit und heben Sie die Seitenbürste bis in die Seitenbürstennabe an, bis die Bürste auf der Nabe einrastet. M20 331389 (3−2013)
  • Seite 73: Fast−System

    6. Schließen Sie den FaST−Schlauch an den FaST−Schlauchanschluss und ziehen Sie die FaST−PAK−Schlauchanschluss an. leere FaST−PAK−Packung aus dem Gehäuse und entsorgen Sie sie. 7. Schrubben Sie einige Minuten mit dem FaST−System, so dass das Reinigungsmittel die maximale Schaumbildung erreicht. M20 331389 (3−2013)
  • Seite 74: Reinigen Des Fast−Schlauchanschlusses

    Alle 1000 Betriebsstunden müssen die FaST−System fließt. FaST−Systemfilter ersetzt werden. Entleeren Sie den Frischwassertank, bevor Sie die Filter Entfernen Sie das Filtergehäuse und reinigen Sie austauschen. den Flachfilter alle 50 Betriebsstunden. Entleeren Sie den Frischwassertank, bevor Sie den Filter entfernen. M20 331389 (4−10)
  • Seite 75: Ec−H2O−Modul Spülvorgang

    HINWEIS: Das Modul schaltet automatisch aus, Auslassspülschlauch (schwarzer Anschluss) sobald der Spülvorgang abgeschlossen wurde an den Auslassschlauch des ec−H2O (ca. 7 Minuten). Das Modul muss den gesamten Systems an. Spülvorgang von 7 Minuten durchlaufen, damit die Systemanzeige und der Alarm zurückgesetzt werden. M20 331389 (4−10)
  • Seite 76: Reinigen Des Ec−H2O−Filters

    Halterung an. HINWEIS: Die Einlass− und Auslassschläuche müssen zwischen der ec−H2O−Einheit und der Halterung angebracht sein, damit sie nicht eingeklemmt oder beschädigt werden, wenn die Abdeckung des Fahrersitzes geschlossen wird. 12. Die Abdeckung des Fahrersitzes schließen. M20 331389 (4−10)
  • Seite 77: Wischblätter

    7. Entfernen Sie das hintere Wischgummi. 3. Entfernen Sie die Befestigungsknöpfe von der hinteren Wischgummi−Einheit. 4. Schalten Sie die Maschine ein, heben Sie den Schrubbkopf an und schalten Sie die Maschine aus. 5. Entfernen Sie die hintere Wischgummi−Einheit von der Maschine. M20 331389 (3−2013)
  • Seite 78 Stifte mit den Öffnungen übereinstimmen. 13. Bringen Sie das neue vordere Wischblatt an oder wenden Sie das vorhandene Wischblatt. Achten Sie darauf, dass alle Öffnungen des 10. Ziehen Sie den hinteren Wischblattes eingehängt sind. Bandhalterungsverschluss an. M20 331389 (3−2013)
  • Seite 79: Auswechseln Oder Wenden Der Seiten−Wischblätter

    17. Überprüfen Sie das hintere Wischgummi und stellen Sie es, falls erforderlich, nach. Beachten Sie dazu die Abschnitte EINSTELLEN DER HINTEREN WISCHBLATT−DURCHBIEGUNG und NIVELLIERUNG DES HINTEREN WISCHGUMMIS in dieser Anleitung. 4. Entfernen Sie die Bandhalterung von der Seiten−Wischgummi−Einheit. M20 331389 (3−2013)
  • Seite 80: Auswechseln Des Seitenbürsten− Wischblattes (S/N 0000−0178) (Option)

    Untergrund ab, betätigen Sie die Feststellbremse, schalten Sie die Maschine aus und ziehen Sie den Schlüssel ab. 2. Ziehen Sie den Stift aus der Wischgummi−Stoßstange und öffnen Sie die Wischgummi−Stoßstange. 7. Befestigen Sie die Bandhalterung des Seiten−Wischgummis wieder an der Seiten−Wischgummi−Einheit. M20 331389 (3−2013)
  • Seite 81 4. Ziehen Sie das Wischgummi aus der Seitenbürsten−Einheit. 5. Schieben Sie das neue Wischgummi in die Seitenbürsten−Einheit. 6. Bringen Sie die Wischgummi−Halterung und den Gabelkopfstift wieder an. 7. Schließen Sie die Wischgumi−Stoßstange und bringen Sie den Stift wieder an. M20 331389 (3−2013)
  • Seite 82: Auswechseln Oder Einstellen Des Seitenbürsten−Wischblattes (S/N 0179− ) (Option)

    Halterung wieder an der Wischgumi−Stoßstange an, wobei die entsprechenden Öffnungen mit den Stiften an der Stoßstange übereinstimmen. 3. Öffnen Sie den Bandhalterungsverschluss. 6. Bringen Sie den Bandhalterungsverschluss wieder an. 7. Bringen Sie die Wischgumi−Stoßstange und die Stifte wieder an. M20 331389 (3−2013)
  • Seite 83: Nivellierung Des Hinteren Wischgummis

    Wischgummis zu erhöhen. 5. Fahren Sie die Maschine nach der Einstellung noch einmal ein Stück vorwärts und nehmen Sie eine erneute Kontrolle der Durchbiegung der Wischgummiblätter vor. 6. Korrigieren Sie die Durchbiegung der Wischblätter, falls erforderlich. M20 331389 (3−2013)
  • Seite 84 Durchbiegung zu vergrößern, und nach rechts, um die Durchbiegung zu verringern. 4. Fahren Sie die Maschine nach der Einstellung wieder ein Stück vorwärts, um die Wischblatt−Durchbiegung erneut zu kontrollieren. 5. Korrigieren Sie die Durchbiegung der Wischblätter, falls erforderlich. M20 331389 (9−06)
  • Seite 85: Schürzen Und Dichtungen

    Kontrollieren Sie die Schürze alle 100 Betriebsstunden auf Beschädigungen und Verschleiß. Die Schürzen müssen sich zwischen 0 und 6 mm oberhalb des Bodens befinden, wenn der Schrubbkopf abgesenkt ist. SCHMUTZWASSERTANK−DICHTUNG Kontrollieren Sie die Dichtung des Schmutzwassertankdeckels täglich auf Abnutzung und Beschädigungen. M20 331389 (3−2013)
  • Seite 86: Bremsen Und Reifen

    Alle 100 Betriebsstunden müssen die Reifen auf Beschädigung oder Verschleiß überprüft werden. VORDERRAD Ziehen Sie die Vorderradmuttern nach den ersten 50 Betriebsstunden und danach alle 800 Betriebsstunden nach dem angegebenen Muster zweimal auf ein Moment von 122 − 149 Nm an. M20 331389 (3−2013)
  • Seite 87: Schieben, Schleppen Und Transportieren Der Maschine

    VORSICHT: Benutzen Sie eine Winde, wenn Sie die Maschine auf einen Lastkraftwagen oder Anhänger laden. Fahren Sie die Maschine nicht auf einen Lastkraftwagen oder Anhänger, es sei denn, die Ladefläche ist horizontal UND 380 mm oder weniger über dem Boden. M20 331389 (9−06)
  • Seite 88 VORSICHT: Benutzen Sie eine Winde, wenn Sie die Maschine von einem Lastkraftwagen oder Anhänger abladen. Fahren Sie die Maschine nicht von einem Lastkraftwagen oder Anhänger, es sei denn, die Ladefläche ist horizontal UND 380 mm oder weniger über dem Boden. M20 331389 (3−2013)
  • Seite 89: Aufbocken Der Maschine

    Maschine, bevor Sie sie aufbocken. Verwenden Sie Hebezeug oder einen Wagenheber, die das Gewicht der Maschine tragen können. Bocken Sie die Maschine nur an den dafür vorgesehenen Stellen auf. Stützen Sie die Maschine mit Stützträgern ab. M20 331389 (3−2013)
  • Seite 90: Lagerinformation

    AUS−Position. 10. Das restliche Frostschutzmittel muss nicht aus dem Frischwassertank abgelassen werden. HINWEIS: Das Abstellen oder Transportieren der Maschinen mit dem ES− oder FaST−System bei Frost erfordert eine spezielle Vorgehensweise. Fragen Sie einen TENNANT−Vertreter nach weiteren Informationen. M20 331389 (4−10)
  • Seite 91: Frostschutz (Maschinen Mit Ec−H2O−System)

    Schlauch zum Schrubbkopf. 4. Ziehen Sie den Ablassschlauch zwischen der ec−H2O−Einheit und dem Fahrerraum heraus, entfernen Sie den Verschluss des Schlauchs und führen Sie das Ende des Schlauchs in einen leeren Behälter. Legen Sie den Verschluss zur Seite. M20 331389 (4−10)
  • Seite 92: Entlüften Des Ec−H2O−Systems

    7. Drücken Sie den ec−H2O−Modul−Spülschalter, zurück. um das System abzuschalten. 8. Lösen Sie den Auslassspülschlauch vom Auslassschlauch des ec−H2O−Systems und legen Sie den Spülschlauch in den Aufbewahrungsbeutel zurück. 9. Bringen Sie den Auslassschlauch des ec−H2O−Systems wieder am Schlauch zum Schrubbkopf an. M20 331389 (4−10)
  • Seite 93: Technische Angaben

    0.9 m/s@ Vibration − Gesamter Körper 0.3 m/s@ Vibrationsunsicherheit K 0.2 m/s@ ALLGEMEINE MASCHINENDATEN Eigenschaft Größe Mindest−Gangwendebreite 2790 mm Fahrgeschwindigkeit vorwärts (max.) 12,9 km/h Fahrgeschwindigkeit rückwärts (max.) 4,8 km/h Maximaler Steigungs−/Neigungswinkel beim Gesamtgewicht Maximaler Steigungs−/Gefällewinkel im Schrubbbetrieb M20 331389 (3−2013)
  • Seite 94: Hydraulik

    75−A−Lichtmaschine Kraftstofftank: 15 kg Kühler: 3,8 l (1 gal) (33 lb) Leerlaufdrehzahl, Geregelte Geschwindigkeit Zündfolge unbelastet (schnell), unter Belastung 1350 + 50 U/min 2300 + 50 U/min 1−3−4−2 Motoröl, einschließlich Filter 5,4 l (5.75 qt) 5W30 SAE−SG/SH M20 331389 (4−10)
  • Seite 95: Bremssystem

    12 Volt−Gleichstrom, 0,6 A maximal Luftpumpen−Leistung (S/N 0000−0145) 8,7 l/min Fluss ec−H2O −SYSTEM Eigenschaft Größe Frischwasserpumpe 12 Volt−Gleichstrom, 11A, 2,65 l/min & 5,3 l/min Fluss (2 Geschwindigkeiten), 75 psi Hochdruckabschaltung 2,65 l/min − Niedrig Frischwasserdosierung 5,30 l/min − Hoch M20 331389 (4−10)
  • Seite 96: Abmessungen Der Maschine

    TECHNISCHE ANGABEN ABMESSUNGEN DER MASCHINE Hinteres Wischgummi 1300 mm 1470 mm Rahmen 2410 mm (von Rolle zu Rolle) 1270 mm Breite (mit Seitenbürste) 1470 mm 1014751 M20 331389 (9−06)
