42

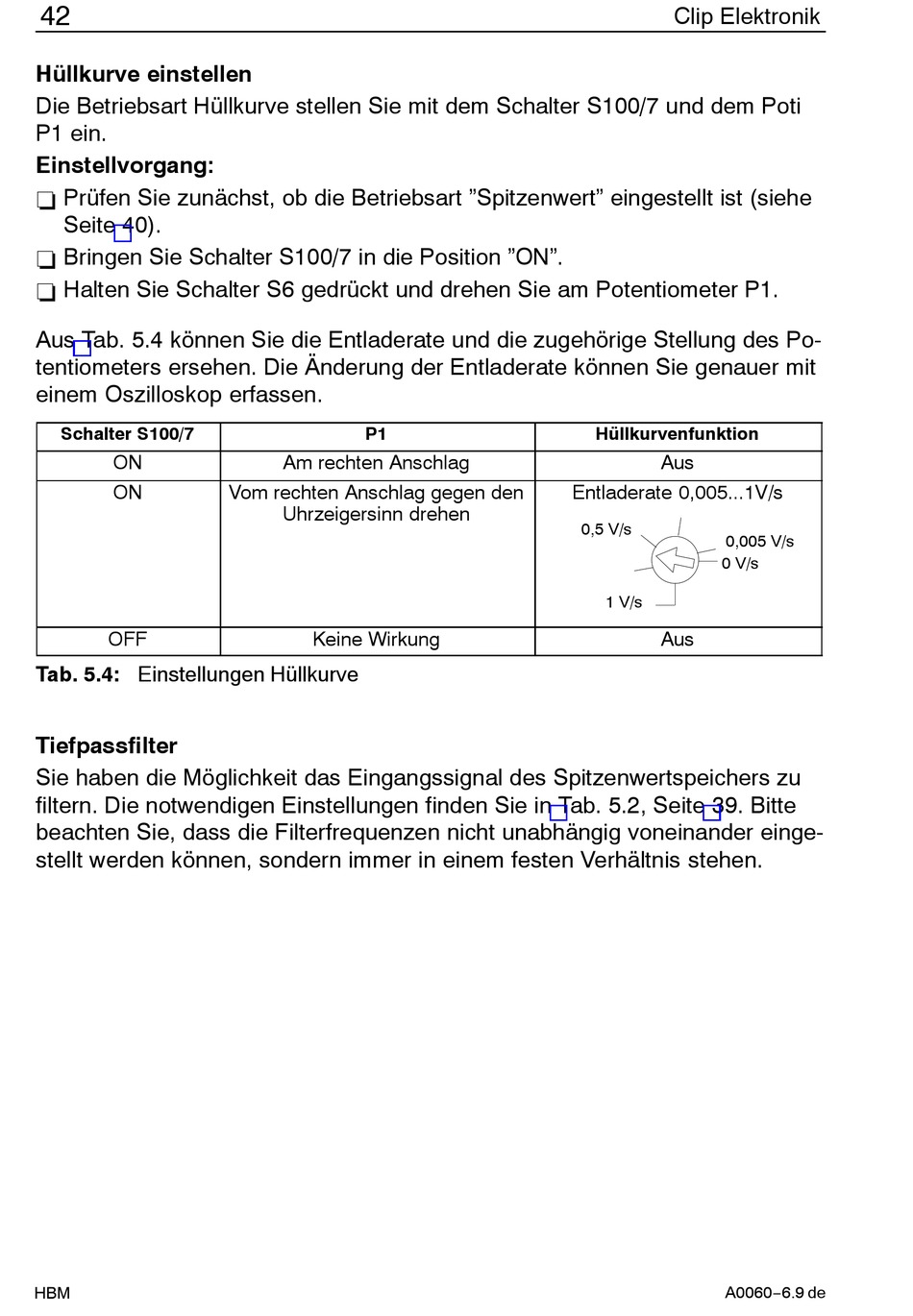

Hüllkurve einstellen
Die Betriebsart Hüllkurve stellen Sie mit dem Schalter S100/7 und dem Poti
P1 ein.
Einstellvorgang:
Prüfen Sie zunächst, ob die Betriebsart "Spitzenwert" eingestellt ist (siehe
Seite 40).
Bringen Sie Schalter S100/7 in die Position "ON".
Halten Sie Schalter S6 gedrückt und drehen Sie am Potentiometer P1.
Aus Tab. 5.4 können Sie die Entladerate und die zugehörige Stellung des Po-
tentiometers ersehen. Die Änderung der Entladerate können Sie genauer mit
einem Oszilloskop erfassen.
Schalter S100/7
ON
ON
OFF
Tab. 5.4: Einstellungen Hüllkurve
Tiefpassfilter
Sie haben die Möglichkeit das Eingangssignal des Spitzenwertspeichers zu
filtern. Die notwendigen Einstellungen finden Sie in Tab. 5.2, Seite 39. Bitte
beachten Sie, dass die Filterfrequenzen nicht unabhängig voneinander einge-
stellt werden können, sondern immer in einem festen Verhältnis stehen.
HBM
P1
Am rechten Anschlag
Vom rechten Anschlag gegen den
Uhrzeigersinn drehen
Keine Wirkung
Clip Elektronik
Hüllkurvenfunktion
Aus
Entladerate 0,005...1V/s
0,5 V/s
0,005 V/s
0 V/s
1 V/s
Aus
A0060−6.9 de
