Clip Elektronik
5
Tarier- und Speicherautomatik TS101
5.1 Allgemeines
Die Tarier- und Speicherautomatik TS101 ist ein Zusatzbaustein der Clip-
Elektronik zur weiteren Signalverarbeitung. Mit der TS101 können Sie Signale
eines vorgeschalteten Messverstärkers tarieren und speichern.
5.2 Funktion
Bei der TS101 sind folgende Funktionen gleichzeitig möglich:
• Tarieren und Speichern eines Momentanwertes oder Spitzenwertes (Mini-
malwert oder Maximalwert oder Spitze-Spitze-Wert oder Hüllkurve)
oder
• Speichern von Minimalwert und Maximalwert (Tarieren entfällt)
5.2.1 Tarieren
Eine Tarierung lösen Sie über den Steuereingang "Tarieren" (Klemme10) aus.
Um auch bei unruhigen Eingangssignalen den Tarierwert sicher übernehmen
zu können, kann das Eingangssignal der Tariereinheit über einen einstellba-
ren Tiefpass gefiltert werden. Zusätzlich ist eine Verstärkung des Nettosigna-
les möglich.
Eingang
"10 V
Versorgung
15...32 V DC
RDY
Tara gültig

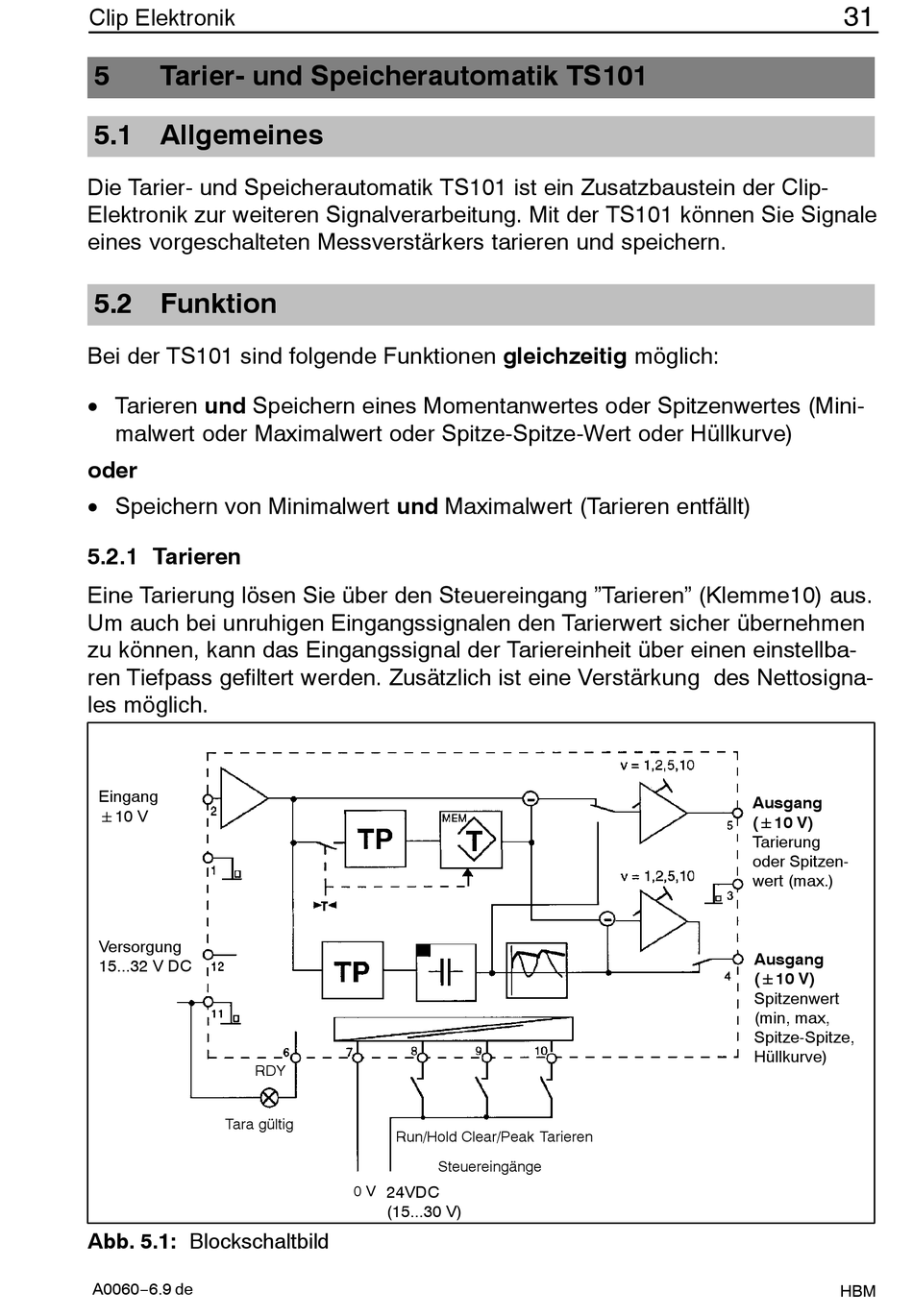

Abb. 5.1: Blockschaltbild
A0060−6.9 de
Run/Hold
Clear/Peak Tarieren
Steuereingänge
24VDC
0 V
(15...30 V)
31
Ausgang
("10 V)
Tarierung
oder Spitzen-
wert (max.)
Ausgang
("10 V)
Spitzenwert
(min, max,
Spitze-Spitze,
Hüllkurve)
HBM
