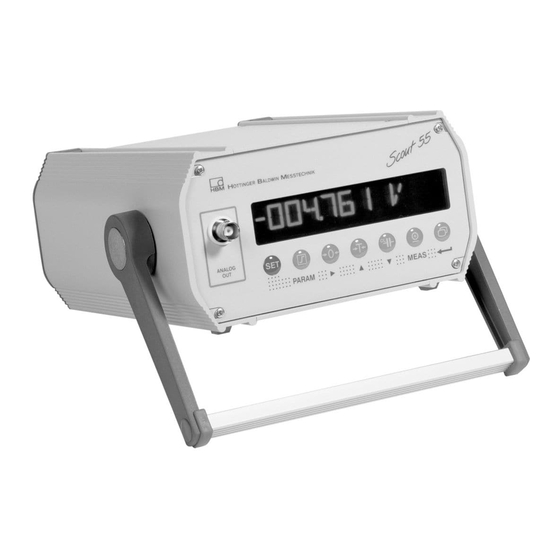

HBM SCOUT55 Bedienungsanleitung

Messverstärker im tischgehäuse
Vorschau ausblenden Andere Handbücher für SCOUT55:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
Messverstärker
im Tischgehäuse
SCOUT55
A0156-4.11 de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HBM SCOUT55

Inhaltszusammenfassung für HBM SCOUT55

  • Seite 1 Bedienungsanleitung Messverstärker im Tischgehäuse SCOUT55 A0156-4.11 de...

  • Seite 3: Inhaltsverzeichnis

    Scout55 Inhalt Seite Inhalt Sicherheitshinweise ..........
  • Seite 4 Scout55 3.5.7 Spitzenwertspeicher einstellen (SP.SPEICHER) ..3.5.8 Eingänge und Ausgänge (EING/AUSG.) ....3.5.9 Zusatzfunkt. (Zusatzfunktionen) ..... .

  • Seite 5: Sicherheitshinweise

    über Busschnittstellen, nicht zu undefinierten Zuständen oder Datenverlust in der Automatisierungseinrichtung führen. Bestimmungsgemäße Verwendung Der SCOUT55 mit den angeschlossenen Aufnehmern ist ausschließlich für Messaufgaben und direkt damit verbundene Steuerungsaufgaben zu verwen- den. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsge- mäß.
  • Seite 6 Schützen Sie das Gerät vor direkter Sonneneinstrahlung. Sorgen Sie für aus- reichende Belüftung. Allgemeine Gefahren bei Nichtbeachten der Sicherheitshinweise Der SCOUT55 entspricht dem Stand der Technik und ist betriebssicher. Von dem Gerät können Restgefahren ausgehen, wenn es von ungeschultem Per- sonal unsachgemäß eingesetzt und bedient wird.
  • Seite 7 Scout55 In dieser Anleitung wird auf Restgefahren mit folgenden Symbolen hingewie- sen: GEFAHR Symbol: Bedeutung: Höchste Gefahrenstufe Weist auf eine unmittelbar gefährliche Situation hin, die − wenn die Sicher- heitsbestimmungen nicht beachtet werden − Tod oder schwere Körperverlet- zung zur Folge haben wird.

  • Seite 8: Sicherheitsbewusstes Arbeiten

    Jede Veränderung schließt eine Haftung unsererseits für daraus resultierende Schäden aus. Insbesondere sind jegliche Reparaturen, Lötarbeiten an den Platinen unter- sagt. Bei Austausch gesamter Baugruppen sind nur Originalteile von HBM zu verwenden. Das Gerät wurde ab Werk mit fester Hard− und Softwarekonfiguration ausge- liefert.
  • Seite 9 Normen der Sicherheitstechnik in Betrieb zu nehmen, zu erden und zu kennzeichnen. Wartung und Reinigung Das SCOUT55 ist wartungsfrei. Beachten Sie bei der Reinigung des Gehäu- ses folgende Punkte: − Trennen Sie vor der Reinigung die Verbindung zur Stromversorgung.

  • Seite 10: Einführung

    Scout55 Einführung 1.1 Lieferumfang D Gerät mit Aufstell- /Tragebügel D 1 Kabelstecker DB-15P, Bestell-Nr.: 3.3312-0182 D 1 Netzanschlusskabel D 1 Klemmleistenstecker 3polig (Schnittstelle) D 2 Klemmleistenstecker 9polig (Steuerein-/ausgänge) D 1 Bedienungsanleitung Teil1; 1 Bedienungsanleitung Teil2 D 1 Kabel Kab3−3301.0104 1.2 Allgemeines Der Messverstärker SCOUT 55 ist für die Erfassung und Weiterverarbeitung...

  • Seite 11: Blockschaltbild

    Scout55 1.3 Blockschaltbild Messen Null Kal. Parameterspeicher Steuer- Datensatz 1...8 signale 127.533 KN Opto- koppler LVDT RS-232 5 Aus-/ 6 Eingänge Abb. 1.1: Blockschaltbild des SCOUT 55 A0156−4.11 de...

  • Seite 12: Anschließen

    Scout55 Anschließen Beachten Sie vor der Inbetriebnahme des Gerätes die Sicherheitshinweise. 2.1 Werkseinstellungen Überprüfen Sie vor dem Einsatz des Gerätes die ab Werk eingestellten Para- meter und beachten Sie, dass sich die Elemente zur Wahl des analogen Aus- gangssignals (Strom-/Spannungsausgang) und zur Einstellung für die Syn- chronisation auf der Platine befinden.

  • Seite 13: Analoges Ausgangssignal Einstellen

    Scout55 2.2.1 Analoges Ausgangssignal einstellen Das analoge Ausgangssignals (Spannung bzw. Strom) wählen Sie durch Um- stecken der Steckbrücken ST11 (siehe Abb. 2.1). Die Wahl "20 mA bzw. 4...20 mA erfolgt im Bediendialog. 2.2.2 Betriebsart für Synchronisation wählen Zur Synchronisation mehrerer Geräte wird ein Gerät als Master eingestellt.

  • Seite 14: Ändern Der Netzspannungswahl/Sicherungstausch

    Scout55 2.3.1 Ändern der Netzspannungswahl/Sicherungstausch Fenster 230V Deckel Sicherungs- Sicherung(en) tauschen 230V halter 230 V: T63mA L 115 V: T125mA L Deckel Sicherungs- aufgeklappt halter Abb. 2.3: Geräterückseite: Netzspannung wählen, Sicherungen tauschen Die aktuell gewählte Netzspannung (z.B. 230 V) ist im ”Fenster” zu sehen.

  • Seite 15: Sicherungen Tauschen

    Scout55 Sicherungen tauschen: Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab. 1 Deckel aufhebeln und nach vorne klappen 2 Sicherungshalter herausziehen 3 Sicherungen tauschen − Sicherungshalter einschieben, dabei auf richtige Netzspannung achten (gewählter Wert ist im ”Fenster” sichtbar).

  • Seite 16: Aufnehmer Anschließen

    Scout55 2.4 Aufnehmer anschließen An den SCOUT 55 können folgende Aufnehmertypen angeschlossen werden: D DMS- Voll- und Halbbrückenaufnehmer D Induktive Halb- und Vollbrückenaufnehmer D Potentiometrische und piezoresistive Aufnehmer D LVDT (Linear Variabler Differential-Transformator) Der Anschluss erfolgt über eine 15polige Buchse auf der Gehäuserückwand mit der Bezeichnung BU1.
  • Seite 17 Abb. 2.6: Aufnehmeranschluss in Vierleiter-Technik HINWEIS Verwenden Sie zum Anschluss der Aufnehmer Standardkabel von HBM. Bei Verwendung anderer geschirmter, kapazitätsarmer Messkabel legen Sie den Schirm des Aufnehmerkabels entsprechend den HBM-Greenline- Informationen (siehe http://www.hbm.com/Greenline) auf das Steckerge-...

  • Seite 18: Analogausgang

    Scout55 2.5 Analogausgang Das analoge Ausgangssignal steht als Spannung ("10 V) oder als Strom ("20 mA bzw. 4.. 20 mA) an den Klemmen 1 und 2 zur Verfügung. Zusätzlich steht die Ausgangsspannung an der BNC-Buchse auf der Gerätefront zur Ver- fügung (siehe Abb.

  • Seite 19: Steuerein-/Steuerausgänge

    Scout55 2.6 Steuerein-/Steuerausgänge Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Eingang/ Klemme Funktion Á...

  • Seite 20: Synchronisation

    Scout55 2.7 Synchronisation Werden mehrere Geräte in unmittelbarer Nähe zueinander oder mit parallel geführten Kabeln eingesetzt, so sind die Geräte zu synchronisieren. Dazu muss ein Gerät auf Master und alle weiteren (max. sieben) auf Slave einge- stellt werden. Das Einstellen mit Jumpern auf der Verstärkerplatine ist in Kapitel 2.2.2 beschrieben.

  • Seite 21: Einstellen Und Bedienen

    Scout55 Einstellen und Bedienen 3.1 Inbetriebnahme und Werkseinstellungen Für die Inbetriebnahme Ihrer Messkette (Messverstärker und Aufnehmer) sind im folgenden einige Bedienschritte aufgeführt, so dass Sie einen ersten Funk- tionstest aller Komponenten durchführen können. Beschrieben wird im wesentlichen die Anpassung des SCOUT 55 an den verwendeten Aufnehmer- typ.
  • Seite 22 Scout55 D Stellen Sie entsprechend der folgenden Beispiele das Gerät je nach ange- schlossenem Aufnehmertyp ein. Aufnehmertypen: DMS-Kraftaufnehmer: Anpassung: Aufnehmertyp: Vollbrücke Speisung: 2,5 V Eingang: 4 mV/V Kalibrieren: Einheit, Nennwert/ Dezimalpunkt: 20.000 kN Messbereich: 2 mV/V Induktive Wegaufnehmer: Anpassung: Aufnehmertyp: Halbbrücke...

  • Seite 23: Erklärung Der Symbole

    Scout55 Erklärung der Symbole Ziffer anwählen Gruppe alte Einstellung Parameter neuer Wert Wert ändern Messbetrieb 2 sec drücken DIALOG SPRACHE Landessprache ENGLISH DEUTSCH 1 x drücken Aufnehmeran- ANPASSUNG passung Fortsetzung nächste Seite A0156−4.11 de...

  • Seite 24: Gruppe Wechseln

    Scout55 DMS- Induktive Piezoresistive Aufnehmer Potentiometrische Aufnehmer Kraftaufnehmer Wegaufnehmer (= Werkseinstellung) AUFN.TYP Aufnehmertyp LVDT HALBBR. HALBBR. HALBBR. VOLLBR. Einstellen der SPEISUNG Speisespannung 2.5 VOLT 1.0 VOLT 2.5 VOLT 1.0 VOLT EINGANG Eingangssignal 400mV/V 10 mV/V 400mV/V 1000mV/V 4 mV/V Gruppe wechseln 1 x drücken...
  • Seite 25 Scout55 DMS- Induktive Piezoresistive Aufnehmer Potentiometrische Aufnehmer Kraftaufnehmer Wegaufnehmer (= Werkseinstellung) Einheit der EINHEIT Messgröße ....Eingabe des NENNWERT Nennwertes ..
  • Seite 26 Scout55 Wechsel in den Messbetrieb 2 s drücken SPEICHERN Die Einstellungen sind im Parametersatz 1 gespeichert und das Gerät wech- selt in den Messbetrieb. Sie können nun einen ersten Funktionstest durchführen. HINWEIS Die Einstellungen sind nur dann netzausfallsicher abgelegt, wenn sie unter einem der Parametersätze gespeichert wurden.

  • Seite 27: Bedienkonzept Und Funktionsübersicht

    Scout55 3.2 Bedienkonzept und Funktionsübersicht Das Bedienkonzept unterscheidet zwei Arten von Tastenfunktionen: − Tasten, die während des Messbetriebes wirksam sind und − Tasten, die im Programmierbetrieb wirken. Messwert- Anzeige, Darstel- lung der Parameter Tasten- Zeile Messbetrieb Wechsel Grenz- Nullset- Tarieren...

  • Seite 28: Tastenfunktionen Im Messbetrieb

    Scout55 3.3 Tastenfunktionen im Messbetrieb Taste Bedeutung Wechseln von der Betriebsart Messen in die Betriebsart Pro- grammieren (und umgekehrt ) durch Betätigen für ca. 2s. Einstellen der Grenzwertpegel GW1...4 (siehe ab Seite 42) Die weiteren Parameter der Grenzwerte wie Hysterese, Rich- tung etc.

  • Seite 29: Grenzwertpegel Im Messbetrieb Abfragen Und Einstellen

    Scout55 3.3.1 Grenzwertpegel im Messbetrieb abfragen und einstellen Für die Wahl des Grenzwertpegels (im Messbetrieb) haben Sie mehrere Mög- lichkeiten: a. Zahlenwerteingabe der Grenzwertpegel b: Anliegendes Eingangssignal als Grenzwertpegel übernehmen c: Schneller Suchlauf (Pfeiltasten mehrere Sekunden drücken) Messbetrieb GW1 PEGEL (Grenzwert 1) Der aktuelle Grenzwertpegel wird an- gezeigt.

  • Seite 30: Tastenfunktionen Im Programmierbetrieb

    Scout55 3.4 Tastenfunktionen im Programmierbetrieb In dieser Betriebsart können Sie alle Einstellungen für den Einsatz des Mess- verstärkers in Ihrer Anwendung durchführen. Die Parameter sind in Gruppen zusammengefasst. Bedeutung der Tasten: Wechsel der Betriebsart (2sec drücken), Gruppe anwählen (z.B. KALIBR.) Parameteranwahl (z.B.

  • Seite 31: Programmieren

    Scout55 3.4.2 Programmieren Beispiele für das Bedienen im Programmierbetrieb Auswahl des Wertes/Para- Eingabe eines Zahlenwertes Übernehmen eines vom Aufneh- meters aus einer vorgegebe- als Parameter (Beispiel KA- mer abgegebenen Signals bei nen Tabelle (Beispiel DIA- LIBR./ definierter Belastung LOG−SPRACHE) MESSBER.) DIALOG KALIBR.

  • Seite 32: Wechseln Von Betriebsart "Programmieren" Zu Betriebsart "Messen

    Scout55 3.4.3 Wechseln von Betriebsart ”Programmieren” zu Betriebsart ”Messen” Bei Änderung von Parametern wird abgefragt, ob die geänderten Parameter netzausfallsicher gespeichert werden sollen. 2 s drücken SPEICHERN Nicht netzausfallsicher gespeichert GESPEICH. Netzausfallsicher im aktuellen Parametersatz gespeichert Messbetrieb Messbetrieb HINWEIS Die Einstellungen sind nur dann netzausfallsicher abgelegt, wenn sie unter einem der Parametersätze gespeichert wurden.

  • Seite 33: Übersicht Aller Gruppen Und Parameter

    4.5 Übersicht aller Gruppen und Parameter Gruppen GRENZWERT DIALOG PARAM.SATZ ANPASSUNG KALIBR. SP.SPEICHER EING/AUSG. ZUSATZFUNK. 1...4 SPRACHE LADEN AUFN. TYP EINHEIT FREIGABE FREIGABE QUELLE UA PASSWORT SPEICHERN? SPEISUNG NENNWERT QUELLE SPWT1 MODUS UA SERIEN NR. DEZ.PUNKT RICHTUNG SPWT2 EING.SIGNAL BAUDRATE TASTE GW EINGANG PARAM...

  • Seite 34: Einstellen Aller Parameter

    4.5.1 Einstellen aller Parameter 2 sec Messwert Passwort 00000 Gruppen NEIN Anpassung +0000 CODE DIALOG PARAM.SATZ DEUTSCH PARAM PARAM Passwort eingeben PARASATZ 1 _ _ _ _ ENGLISH PARASATZ 2 2x drücken SPRACHE FRANCAIS PARASATZ 3 LADEN ITALIANO PARASATZ 4 ESPANOL PARASATZ 5 PARASATZ 6...
  • Seite 35 Gruppen Parametersatz SP.Speicher ANPASSUNG KALIBR. GRENZWERT 1...4 VOLLBR. PARAM HALBBR. PARAM PARAM LVDT AUFN.TYP EINHEIT FREIGABE 2.5 VOLT SPEISUNG 1.0 VOLT BRUTTOWERT 4 mV/V QUELLE NENNWERT +010 000 V NETTOWERT EINGANG 40 mV/V SPWT1 MAX 400 mV/V SPWT2 MIN mBAR SPWT3 SPSP DEZ.PUNKT .000...
  • Seite 36 Gruppen Grenzwert 1...4 ZUSATZFUNK. EING/AUSG. SP.SPEICHER PARAM PARAM PARAM BRUTTOWERT NETTOWERT 9600 BAUD QUELLE UA SPWT1 MAX SPWT AUS 4800 BAUD FREIGABE SPWT2 MIN SPWT EIN 2400 BAUD SERIEN NR. SPWT3 SPSP 1200 BAUD 600 BAUD BAUDRATE 300 BAUD 10 VOLT MODUS UA BRUTTOWERT UA AUS...

  • Seite 37: Dialog

    Scout55 3.5.2 Dialog Sprache auswählen (SPRACHE) Werkseinstellung: Deutsch Folgende Sprachen können gewählt werden: Deutsch, Englisch (ENGLISH), Französisch (FRANCAIS), Italienisch (ITALIANO), Spanisch (ESPANOL) 3.5.3 Laden/Speichern im Parametersatz (PARAM.SATZ) Die aktuellen Verstärkereinstellungen des Gerätes können in acht Parameter- sätzen netzausfallsicher gespeichert und später abgefragt werden.
  • Seite 38 Scout55 EINGANG: In Abhängigkeit von der gewählten Brückenspeisespannung kann der Ein- gangsbereich (Messbereich grob) je nach Aufnehmertyp gewählt werden: Eingangsbereich UB = 2,5 V UB = 1 V "4 mV/V "10 mV/V "40 mV/V "100 mV/V "400 mV/V "1000 mV/V AUTOKAL: Je nach Anwendung und Anforderung an die Stabilität kann ein Autokalibrier-...
  • Seite 39 Scout55 FILTER: Es können unterschiedliche Tiefpaßfilter (Charakteristik und Grenzfrequenz) ausgewählt werden: Charakteristik Bessel (BE) Abtastrate Butterworth (BU) Abtastrate (Hz) (Messwerte (Hz) (Messwerte pro pro Sec) Sec) 0,05 18,75 1200 37,5 2400 2400 2400 1,25 2400 1200 2400 2400 2400 2400...

  • Seite 40: Kalibrieren (Kalibr.)

    Scout55 Der Zustand der Stillstandsanzeige wird nicht über Mögliche Einstellungen WARNUNG ausgegeben WARNUNG aktiv, wenn kein Stillstand oder Gerätefeh- Anzeigeeinheiten Toleranzfeld (STILL DIG) (Anzahl der Messungen Zeit innerhalb der Zeitspanne t) 24 V Stillstand Warnung Abb. 3.1: Wirkung der Stillstandsanzeige 3.5.5 Kalibrieren (KALIBR.)
  • Seite 41 Scout55 b. Mit einer 50 kg-Wägezelle möchten Sie den Messwert mit 3 Nachkomma- stellen anzeigen. Geben Sie als Nennwert ein: 50000 DEZ.PUNKT Die Position des Dezimalpunktes wird verändert. .0000 0.000 00.00 000.0 0000 Wählbare Positionen Für obiges Beispiel a: .00 Für obiges Beispiel b: .000...

  • Seite 42: Grenzwerte 1

    Scout55 3.5.6 Grenzwerte 1...4 (GRENZWERT 1...4) Die Parameter für das Einstellen der Grenzwerte sind für jeden Grenzwert in einer Gruppe zusammengefaßt. Der Status der Grenzwerte wird über das Display angezeigt und über Steuerausgänge nach außen geführt. Die Funktion der Grenzwerte und deren Parameter sind im folgenden Bild dar-...

  • Seite 43: Spitzenwertspeicher Einstellen (Sp.speicher)

    Scout55 HYSTERESE Der Hysteresewert verhindert, dass es bei Erreichen der Schaltschwelle zu einem ”Flattern” des Grenzwertschalters kommt. Die Hysterese ist die Diffe- renz zwischen Ein-und Ausschaltschwelle. Eingestellt wird ein Wert in Anzeigeeinheiten z.B. 0.200 kg. LOGIK Sie können die Ausgangslogik der Steuerkontakte beliebig ändern. Folgende...
  • Seite 44 Scout55 Die Funktion der Steuerkontakte zeigt das folgende Bild: Messsignal Verlauf des Speicher- wertes Funktion Hold Hold Betriebsart Momentanwert Spitzenwert (SPWT1) Funktion der Steuerkontakte am Beispiel für SPWT1, Spitzenwert- Abb. 3.3: und Momentanwertspeicherung (gilt auch für SPWT2 und SPWT3) Werden die Speicher als Spitzenwertspeicher betrieben, ist durch Freigeben und Einstellen einer Entladerate eine Hüllkurvenfunktion möglich.

  • Seite 45: Eingänge Und Ausgänge (Eing/Ausg.)

    Scout55 SPWT1 EING.: Wahl des Eingangssignals des Spitzenwertspeichers SPWT1. BRUTTOWERT NETTOWERT SPWT2 EING.: Wahl des Eingangssignals des Spitzenwertspeichers SPWT2. BRUTTOWERT NETTOWERT HÜLLKURVE: Die Entladerate der Hüllkurvenfunktion für beide Spitzenwertspeicher kann gewählt werden. Die Angabe entspricht einer Zeit in ms: 00000 s Hüllkurvenfunktion aus...
  • Seite 46 Scout55 HINWEIS Die Auswahl Stromausgang bzw. Spannungsausgang wird mit Hilfe von Steckbrücken auf der Verstärkerplatine durchgeführt. Die Vorgehens- weise ist auf Seite 12 beschrieben. EING.SIGNAL: Zu Testzwecken können statt des Messsignals auch Kalibriersignal und Null- signal angezeigt werden. Folgende Eingangssignale können gewählt werden:...

  • Seite 47: Zusatzfunkt. (Zusatzfunktionen)

    3.5.9 Zusatzfunkt. (Zusatzfunktionen) P_ _: Um Sie bei eventuellen technischen Problemen besser unterstützen zu können, kann unter diesem Parameter der Firmware-Stand abgelesen werden. Bei Rückfragen an unsere Serviceabteilung oder HBM-Niederlassung ermöglicht die Angabe der vorhandenen Firmwareversion eine wirksame Unterstützung. Beispiel: Softwareversion P34 SERIEN NR.:...
  • Seite 48 Scout55 STOPBIT: Folgende Einstellungen sind möglich: 1 STOPBIT 2 STOPBIT KOMM.ADR*: Eingabe der Geräteadresse. Wählbare Geräteadressen 00 bis 31 Adresse wählbar nur bei RS485-Version; bei RS232 Adresse auf 0 stellen DRUCK BRU. Ausgabe des Bruttowertes über serielle Schnittstelle. AUS/EIN DRUCK NET.
  • Seite 49 Scout55 DRUCK UEBER Einstellung der Wiederholrate. Überschrift bestehend aus der Quelle des Messwertes und der Einheit. = keine Überschrift (nur Messwert) = Überschrift jedesmal 10 = Überschrift alle 10 mal etc. DRUCK PAR. Ausgabe der gesamten Parameter. START HINWEIS Die gewählten Druckfunktionen (außer DRUCK PAR) werden im Messbe- trieb ausgeführt (durch Drücken von...

  • Seite 50: Beispiel

    Scout55 Beispiel Das folgende Beispiel zeigt Ihnen anhand einer Messaufgabe die Funktionali- tät des Gerätes und die erforderlichen Einstellungen. Aufgabenstellung: Der Umformprozeß in einer Presse soll überwacht werden, um eine gleich- mäßige Qualität der Produkte zu erreichen. Zu Erfassen ist die maximale Presskraft in jedem Zyklus.
  • Seite 51 Scout55 Verdrahtungsplan: SCOUT 55 Versorgung 0 / 24V Not-Aus Presse C9B/10kN SPWT1 Logische Auswertung der Grenz- werte 1 und Start Kontakt 1 / SPWT1/Mom Serielle Schnittstelle für Dokumentationsdrucker, Hostrechner, SPS, etc. Zeitdiagramm: Inhalt des SPWT1 Kraftverlauf Schaltzustand Startsignal von 24 V...
  • Seite 52 Scout55 Auswertung der Grenzwertmeldung durch SPS: Ausschuß Folgende Einstellungen sind zu wählen: Überprüft, ob die untere Kraftgrenze erreicht wurde. Ein- gangssignal ist der Ausgang des Spitzenwertspeichers (Maximalwert). Bei Überschreiten der Grenze GW1 wird ein High-Signal erzeugt. Dazu muss eine positive Schaltrich- tung mit positiver Ausgangslogik eingestellt werden.
  • Seite 53 Scout55 Erklärung der Symbole Ziffer anwählen Gruppe alte Einstellung Parameter neuer Wert Wert ändern Messbetrieb 2 sec drücken Programmierbetrieb Dialog SPRACHE ENGLISH DEUTSCH A0156−4.11 de...

  • Seite 54: Gruppe Wechseln

    Scout55 Gruppe wechseln 2 x drücken ANPASSUNG _ _ _ _ AUFN.TYP Aufnehmertyp 100Hz BE Gruppe LVDT 1 x drücken wechseln VOLLBR. Verstärkeran- KALIBR. passung Einstellen der SPEISUNG Einheit der EINHEIT Speisespannung Messgröße 2.5VOLT ..EINGANG Eingangssignal...
  • Seite 55 Scout55 dEc.P MESSBER. Messbereich Eingabe der DEZ.PUNKT Dezimalstelle Aufnehmersignal entsprechend dem ..gewünschten 00.60000 Anzeigebereich mV/V 0000 Gruppe wechseln Grenzwerte GRENZWERT1 1...4 einstellen Eingabe des ZIFF.SPRUNG dEc.P Ziffernsprunges Grenzwert FREIGABE gesperrt oder frei- 000000 gegeben 000005 Nullwert...
  • Seite 56 Scout55 RICHTUNG Wirkungsrichtung Logik der Steuer- LOGIK kontakte UNTERSCHR. UEBERSCHR. AKTIV AUS AKTIV EIN Grenzwert- dEc.P PEGEL pegel 1 Funktion der GW TASTE Grenzwerttaste 0100 +003500 N NETTOWERT FREI Eingabe der dEc.P HYSTERESE Hysteresewerte Grenzwerte 2, 3 und 4 entsprechend einstellen .
  • Seite 57 Scout55 Gruppe wechseln Gruppe 1 x drücken wechseln Spitzenwertspei- cher einstellen SP.SPEICHER Eingänge und EING/AUSG. Ausgänge Spitzenwertspei- FREIGABE cher gesperrt Signalquellen QUELLE UA oder freigegeben wählbar SPWT AUS NETTOWERT SPWT EIN BRUTTOWERT Wahl des Ein- SPWT 1 EING gangsignales, Ausgangs- Speicher 1 dEc.P...
  • Seite 58 Scout55 EING.SIGNAL Eingangssignale NULLSIGNAL MESSSIGNAL KONTAKT1 Belegung der Steuerkontakte 1...6 KEINE FKT. SPWT1/MOM 2 sec drücken SPEICHERN Abfrage, ob Änderungen gespeichert werden sollen Änderungen speichern GESPEICH. 1 x drücken Messbetrieb A0156−4.11 de...

  • Seite 59: Fehlermeldungen

    Scout55 Fehlermeldungen Fehlermeldung Ursache Abhilfe Der gegebene Wert kann nicht ver- stellt werden. Beispiel: Bei der Einheit V und mV/V ist die Einstellung des Nenn- wertes fix auf 10.000 OVFL B Bruttowert übersteuert OVFL N Nettowert übersteuert KAL.ERR Aufnehmer/Sensor falsch ange-...
  • Seite 60 Index Index Anpassung, 37 Grenzwert, sperren/freigeben, 42 Aufnehmer anschließen, DMS-Voll- und Grenzwerte, 28 Halbbrücken, Induktive Voll- und Grenzwertpegel, 28 Halbbrücken, Potentiometrische einstellen im Messbetrieb, 29 Aufnehmer, Piezoresistive Aufnehmer, LVDT, 16 Aufnehmertypen, DMS-Kraftaufnehmer, Induktive Wegaufnehmer, Piezoresistive Hüllkurvenfunktion, 45 Aufnehmer, Potentiometrische Aufnehmer, 22 Hysterese, 42, 43 Ausgangslogik der Steuerkontakte, 43 Ausgangssignal, 45...
  • Seite 61 Index Spitzenwertspeicher, 28, 43 freigeben, sperren, 44 Parameter, 33 Sprache auswählen, 37 einstellen, 34 Steckbrücken, 12 speichern, 32 Steuerein- und Ausgänge, 19 Parametersatz, 47 Steuerkontakte, 44, 46 laden/speichern, 37 Stillstandsanzeige, Toleranzfeld, Status, 39 Parität, 47 Stopbit, 48 Piezoresistive Aufnehmer, 16, 24 Synchronisation, 13, 20 Potentiometrische Aufnehmer, 16, 24 Programmierbetrieb, 27, 30, 31, 32...
  • Seite 62 Index A0156−4.11 de...
