Clip Elektronik
4.5 Endstufe EM201 / EM201K2

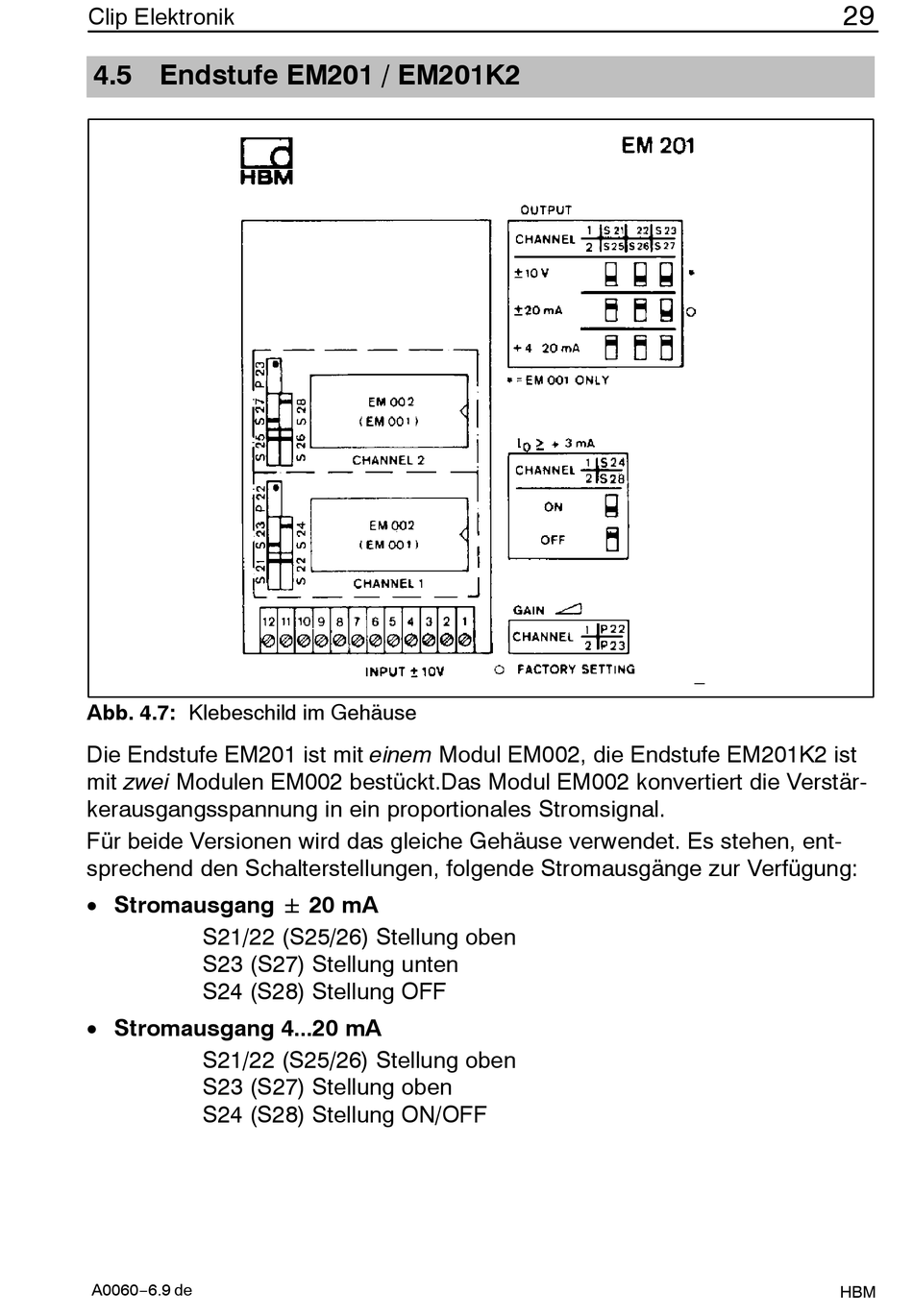

Abb. 4.7: Klebeschild im Gehäuse
Die Endstufe EM201 ist mit einem Modul EM002, die Endstufe EM201K2 ist
mit zwei Modulen EM002 bestückt.Das Modul EM002 konvertiert die Verstär-
kerausgangsspannung in ein proportionales Stromsignal.
Für beide Versionen wird das gleiche Gehäuse verwendet. Es stehen, ent-
sprechend den Schalterstellungen, folgende Stromausgänge zur Verfügung:
• Stromausgang " 20 mA
S21/22 (S25/26) Stellung oben
S23 (S27) Stellung unten
S24 (S28) Stellung OFF
• Stromausgang 4...20 mA
S21/22 (S25/26) Stellung oben
S23 (S27) Stellung oben
S24 (S28) Stellung ON/OFF
A0060−6.9 de
29
HBM
