26 | TD4 Advanced

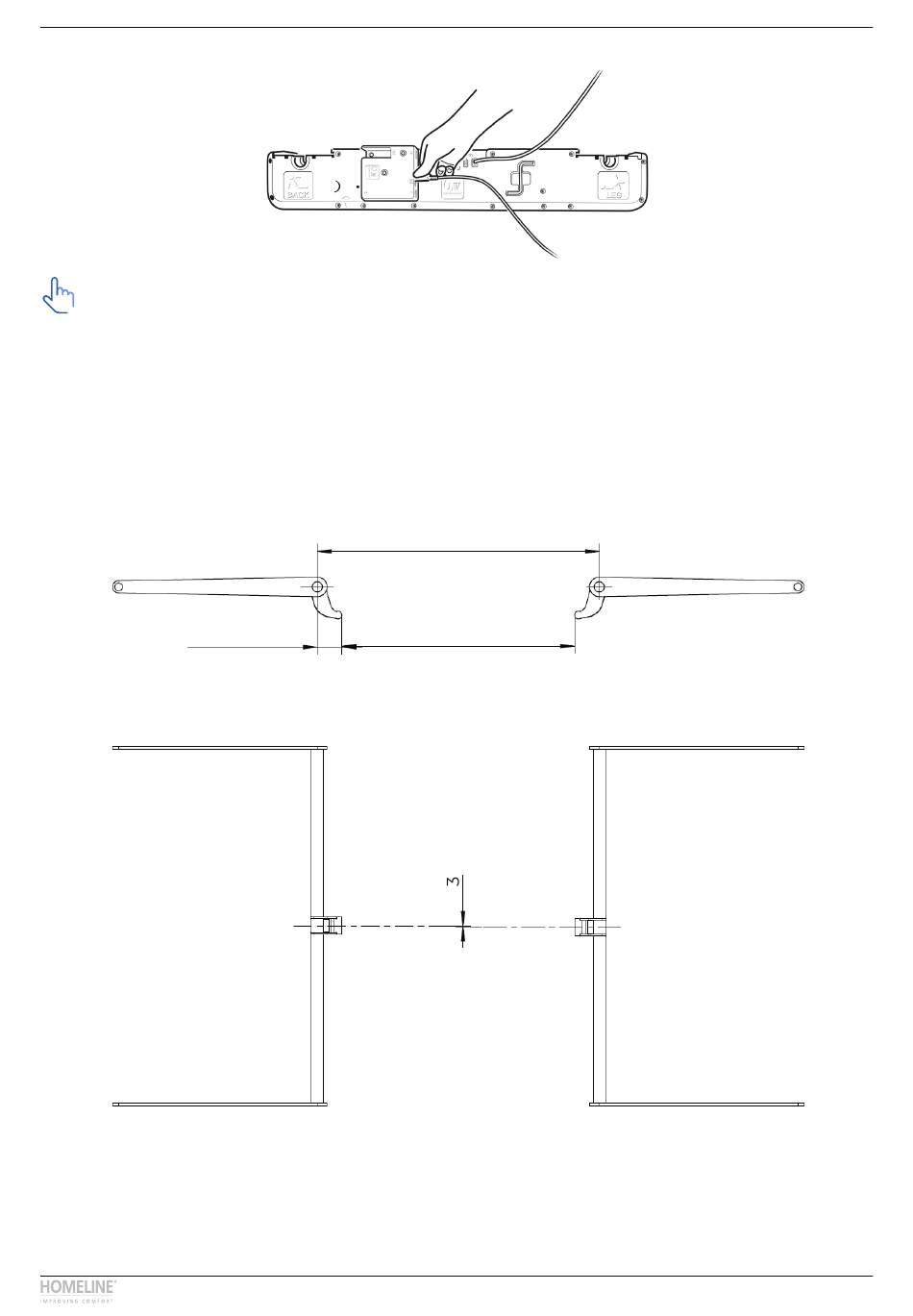

1� Schließen Sie die Kabel an die CBD6DC und den TWINDRIVE an.
Es ist wichtig, die Kabel am Bettrahmen zu befestigen, um sicherzustellen, dass die Kabel beim
Verstellen des Bettes nicht beschädigt werden.

Drehhalterung

Montagehinweise und Paralleltoleranz

Wenn das Bett waagerecht positioniert ist (Ausgangsposition):
50,5±0,5
Der Durchmesser der Achse muss 25,2 mm +0,3 mm/-0,2 mm
581±1
480±1
