1. INSTALLATION
Bei Installation/Betrieb muss stets auf die Einhaltung des Gerätesicherheitsgesetzes, der Regeln der allgemein anerkannten
EN
Konstruktionspraktiken (IEC60079-14/EN 60079-14) und der Anweisungen in diesem Handbuch geachtet werden. Arbeiten an
Thermostaten dürfen nur im ausgeschalteten Zustand vorgenommen werden.
DE
1.1 Mechanische Installation
FR
Die Elexant 5010i-LIM Einheiten vereinen einen Temperaturregler und einen Sicherheitstemperaturbegrenzer in einem Gehäuse.
RU
Die Regler lassen sich in jeder beliebigen Position über die 4 Montagebohrungen auf einer stabilen Montagefläche anbringen. Bis zu
einer Rohrtemperatur von 210°C können die Geräte Elexant 5010i und Elexant 5010i-LIM mit Hilfe eines Haltebügels Typ SB-125 direkt
am Rohr montiert werden. Achten Sie darauf, dass die Umgebungstemperatur des Geräts zu keinem Zeitpunkt 60°C überschreitet.
Um ausreichende Stabilität zu erlangen, müssen die Halter mithilfe von 2 Rohrschellen am Rohr befestigt werden.

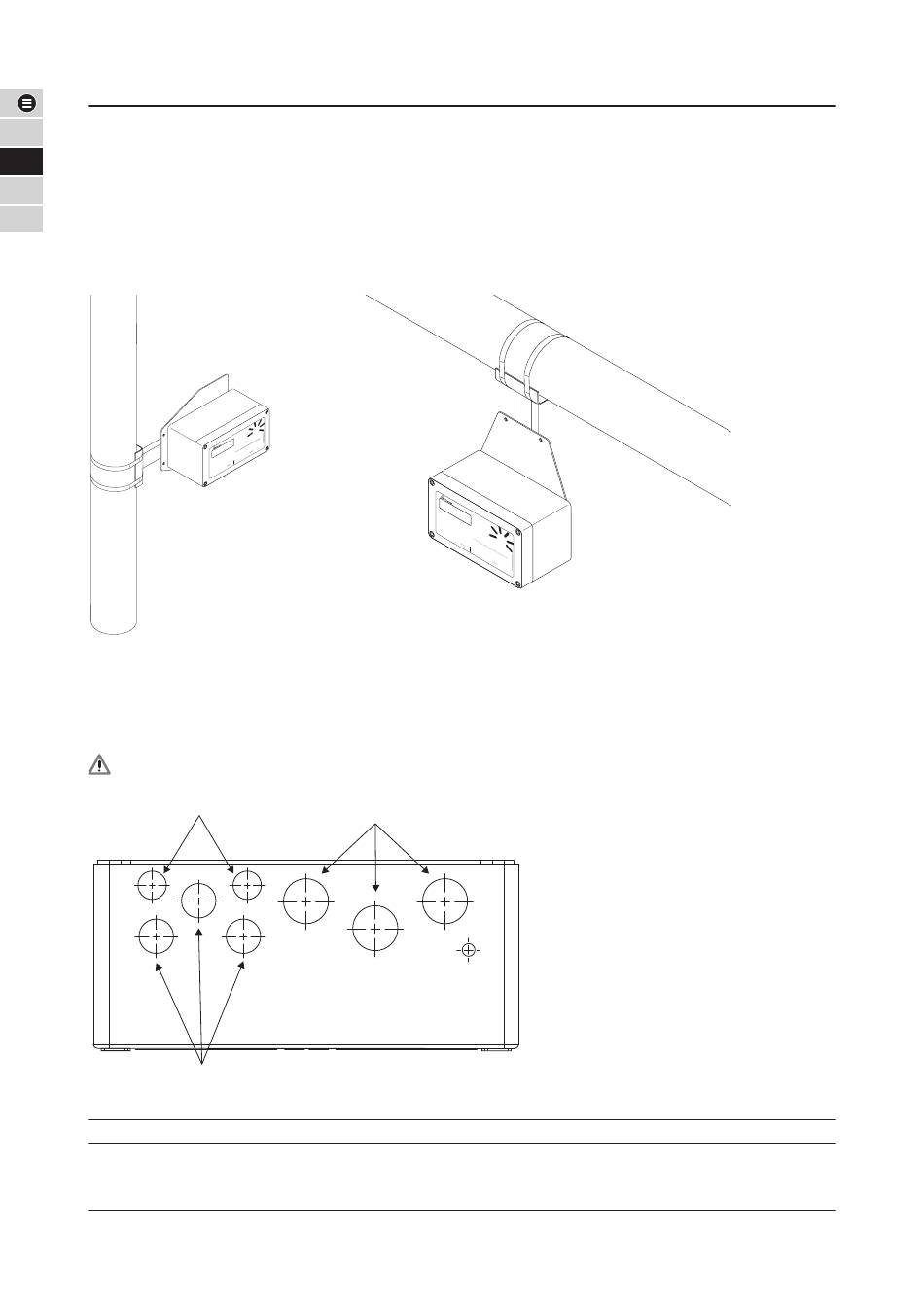

Abbildung 4: Montagepositionen Elexant 5010i(-LIM)
1.1.1 Anschlußkabel und Kabelverschraubungen an Geräten Elexant 5010i und Elexant 5010i-LIM
Montageanleitung für Verschraubungen (nur Gewindelöcher)
Bei Umgebungstemperaturen > 45°C sollte das ausgewählte Kabel eine Temperaturbeständigkeit von 80°C oder höher haben. Es
sollten Kabelverschraubungen mit einer Temperaturbeständigkeit von 80°C oder höher gewählt werden.
2xM16x1.5
3xM20x1.5
Abbildung 5
Toleranzklasse:
Einschränkungen des Gehäusematerials:
|
