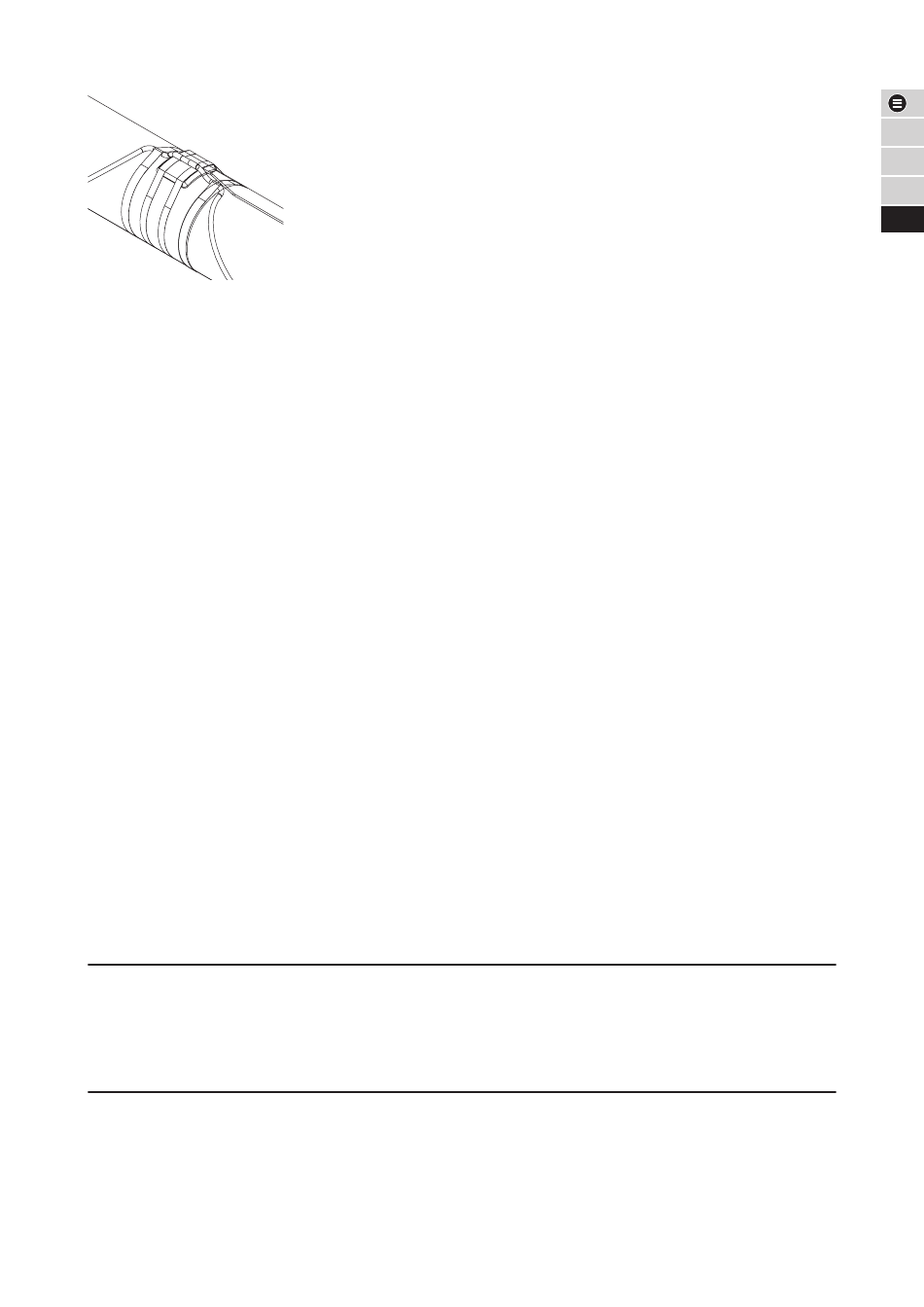

Рис. 9: Искусственная точка перегрева
Важные рекомендации по размещению и установке датчиков:
•
Датчик должен быть размещен на верхней части трубы (рис. 9)
•
Датчик должен быть закреплен с помощью достаточного количества самоклеющейся стеклотканевой ленты
(GT-66 или GS-54)
•
Сделайте петлю из греющего кабеля с нижней части трубы к изоляционной пластине на верхней части трубы и прочно
закрепите его так, чтобы он не двигался
•
Крепление должно быть выполнено как минимум двумя витками для того, чтобы датчик не двигался
•
Подсоединительный кабель датчика должен выходить из-под теплоизоляции таким образом, чтобы под теплоизоляцию
и ее кожух не проникала влага. Необходимо закрепить подсоединительный кабель датчика с помощью стеклотканевой
ленты, чтобы обеспечить устойчивость точки искусственного перегрева
•
Необходимо убедиться, что в точке искусственного перегрева выдерживается номинальная толщина теплоизоляции,
поскольку может быть необходимо использование теплоизоляцию большей толщины
1.1.3.2.1.3 Значение температуры для ограничителя:
•
Значение температуры для ограничителя (T
минус 10 K, если T
> 200°C.
max
•
Значение температуры для ограничителя (T
минус 5 K, если T
< 200°C.
max
1.1.4 Электрические соединения
На рис. 3 показана схема подключения контроллера Elexant 5010i. Схема подключения ограничителя температуры применима
только для модуля Elexant 5010i-LIM. Дополнительный второй датчик температуры может использоваться модулем
управления для увеличения точности измерений.
1.1.5 Сетевые подключения
Контроллер Elexant 5010i оборудован интерфейсом RS-485, с помощью которого до 247 модулей NGC-могут быть подключены
к терминалу пользовательского интерфейса NGC-UIT/TOUCH 1500 или к последовательному порту персонального компьютера,
работающего под управлением Windows с установленной на нем программой Supervisor.
1.1.6 Настройка
Модули Elexant 5010i могут настраиваться локально с помощью ручного программирующего устройства или из центрального
пункта с помощью модуля NGC-UIT/TOUCH 1500 или программы Supervisor. После завершения настройки все параметры
сохраняются в энергонезависимой памяти модуля Elexant 5010i, что позволяет избежать их потери даже при при перебое
питания или длительном отключении.
2. ТЕХОБСЛУЖИВАНИЕ
Оборудование, расположенное во взрывоопасных зонах, должно соответствовать EN 60079-17 относительно требований к
проверкам и техобслуживанию. Стандарт EN 60079-17 более подробно описывает требования относительно документации,
квалификации персонала, инспекций, регулярных периодических проверок, постоянного контроля квалифицированными
сотрудниками, техобслуживания, изоляции аппаратов, заземления и графика проверок.
3. ПРЕДОХРАНИТЕЛЬНЫЙ ОГРАНИЧИТЕЛЬ ТЕМПЕРАТУРЫ
3.1 Предохранительный ограничитель
Опция защитного ограничителя (опция -LIM в Elexant 5010i, см. таблицу 1 - Варианты Elexant 5010i) обеспечивает резервный
механизм отключения "cut-out" при высокой температуре и может быть использована на объектах с особыми требованиями
к безопасности. Ограничитель отключает питание от нагревателя, предотвращая превышение системой безопасного
уровня температуры.
) задается как максимальная допустимая температура поверхности (T
lim
) задается как максимальная допустимая температура поверхности (T
lim
)
max
)
max
|
nVent.com/RAYCHEM
41
