1.1.5 Kommunikation und Vernetzung
Der Regler Elexant 5010i ist mit einer RS-485-Schnittstelle ausgestattet. Über diese Schnittstelle lassen sich bis zu 247 Elexant
5010i-Einheiten mit einem NGC-UIT/TOUCH 1500 vernetzen oder über einen seriellen Anschluss an einem standardmäßigen PC
anschließen, wenn dort die Windows-basierte Supervisor-Software von nVent ausgeführt.
1.1.6 Konfiguration
Der Regler Elexant 5010i können vor Ort mithilfe eines Programmierhandgeräts oder von einer zentralen Stelle aus mit dem
NGC-UIT/TOUCH 1500 oder der Supervisor-Software konfiguriert werden. Nach der Programmierung bleiben alle Einstellungen
dauerhaft in einem nichtflüchtigen Speicher des Reglers Elexant 5010i gespeichert, sodass es bei einem Stromausfall oder nach
längeren Abschaltungen zu keinem Datenverlust kommt.

2. WARTUNG

In Ex-Bereichen installierte Geräte müssen im Zusammenhang mit den Inspektions- und Wartungsanforderungen der EN 60079-17
entsprechen. Die EN 60079-17 beschreibt ausführlicher die Anforderungen im Zusammenhang mit Dokumentation, Qualifikationen des
Personals, Inspektionen, regelmäßigen Inspektionen, ständiger Überwachung durch qualifiziertes Personal, Wartung, Isolierung der
Vorrichtung, Erdung und Inspektionsplänen.

3. SICHERHEITSTEMPERATURBEGRENZER

3.1 Sicherheitstemperaturbegrenzer
Der optionale Sicherheitsbegrenzer (Option -LIM des Elexant 5010i, siehe Tabelle 1 - Varianten des Elexant 5010i) bietet eine
Übertemperaturabschaltung für den Einsatz in sicherheitsrelevanten Anwendungsfallen. Der Limiter unterbricht die Stromzufuhr zum
Heizelement und verhindert, dass das System ein sicheres Temperaturniveau überschreitet.
3.1.1 Sicherheitsfunktion des Begrenzers im Elexant 5010i-LIM
Die Sicherheitsfunktion wird bei Erreichen des Temperaturgrenzwerts oder im Falle eines Fehlers (z. B. Fühlerbruch, Fühlerkurzschluss,
Bauteilausfall oder Spannungsausfall) ausgelöst, auch wenn die Prozessbedingungen innerhalb des zulässigen Temperaturbereichs
liegen. Die Sicherheitsfunktion schaltet die Heizung verzögerungsfrei ab.
Ein ausgelöste Begrenzer kann manuell quittiert werden, nachdem die Temperatur wieder unter den zulässigen Grenzwert gesunken ist
und kein weiterer Fehler vorliegt. Eine Quittierung kann über die RESET-Taste auf der Vorderseite des Geräts oder über eine optionale
Überwachungssoftware erfolgen.
Unter bestimmten Umständen, wenn während des Übertemperaturereignisses kein Strom durch die Begleitheizung fließt, setzt sich der
Begrenzer selbst zurück, sobald die Temperatur wieder unter den zulässigen Grenzwert sinkt und kein Fehler vorliegt.
3.1.2 Einsatzbereich
Sicherheitstemperaturbegrenzer werden in Bereichen eingesetzt, in denen thermische Prozesse vor Überhitzung geschützt werden
müssen und die Anlage im Fehlerfall in einen sicheren Betriebszustand gebracht werden muss. Ein typisches Beispiel für eine solche
Installation ist eine Flächenheizung in einem explosionsgefährdeten Bereich.
3.1.3 Rückstellung des Sicherheitstemperaturbegrenzers
Der Sicherheitstemperaturbegrenzer ist so konstruiert, dass er nach dem Auslösen erst wieder zurückgesetzt werden kann, wenn
der normale, sichere Betriebszustand wieder hergestellt ist. Wenn zum Zeitpunkt der Übertemperaturauslösung kein Strom durch
die Begleitheizung geflossen ist, setzt sich der Sicherheitsbegrenzer ohne Benutzereingriff selbst zurück. Wenn während der
Übertemperaturbedingung Strom durch die Begleitheizung geflossen ist, muss das Gerät manuell zurückgesetzt werden.
Um den Begrenzer manuell zurückzusetzen, nachdem er ausgelöst wurde, muss der Benutzer die RESET-Taste unter dem Deckel des
Elexant 5010i-Gehäuses drücken (siehe Abbildung unten). Alternativ kann der Begrenzer auch aus der Ferne mit der Supervisor-Software
oder einem Android-Tablet mit der entsprechenden Software zurückgesetzt werden. Detaillierte Anweisungen zum Rücksetzen eines
Sicherheitsbegrenzers aus der Ferne finden Sie in der Bedienungsanleitung der jeweiligen Software.
nVent RAYCHEM Elexant 5010i-LIM
HEATER
ALARM
LIMITER
RS485
BLUETOOTH
RESET
Taste zum Zurücksetzen des Begrenzers
SET
(Wiedereinschalten des Begrenzers nach dessen Auslösung)
Taste für die Einstellung der Begrenzertemperatur, die gedrückt werden muss,
LIMITER
nachdem der Abrufvorgang eingeleitet wurde

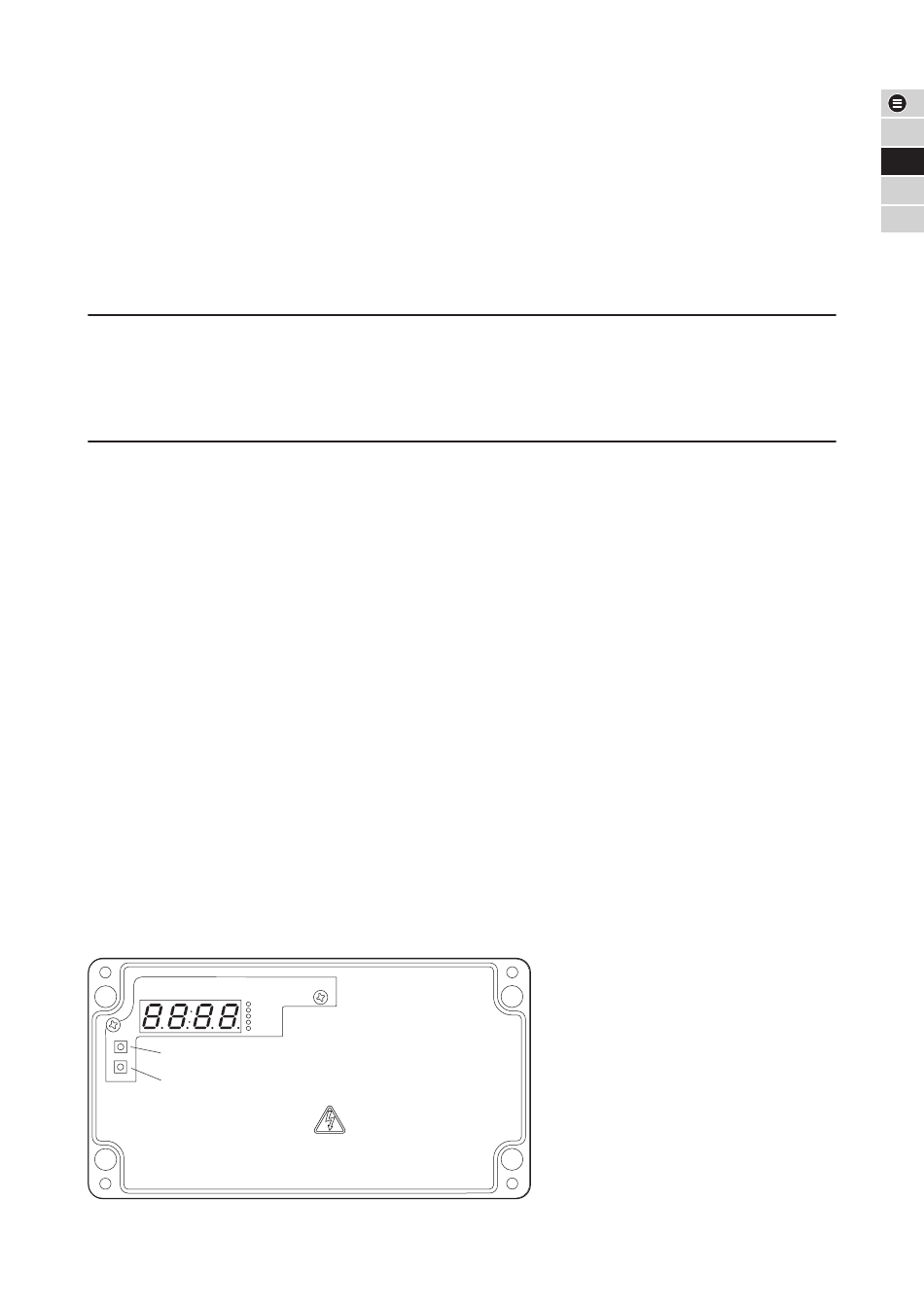

Abbildung 10: Elexant 5010i-LIM Frontplatte mit installierter IP30-Abdeckung
ACHTUNG - Entfernen Sie die
Abdeckung nicht wenn es unter
Strom steht
|
