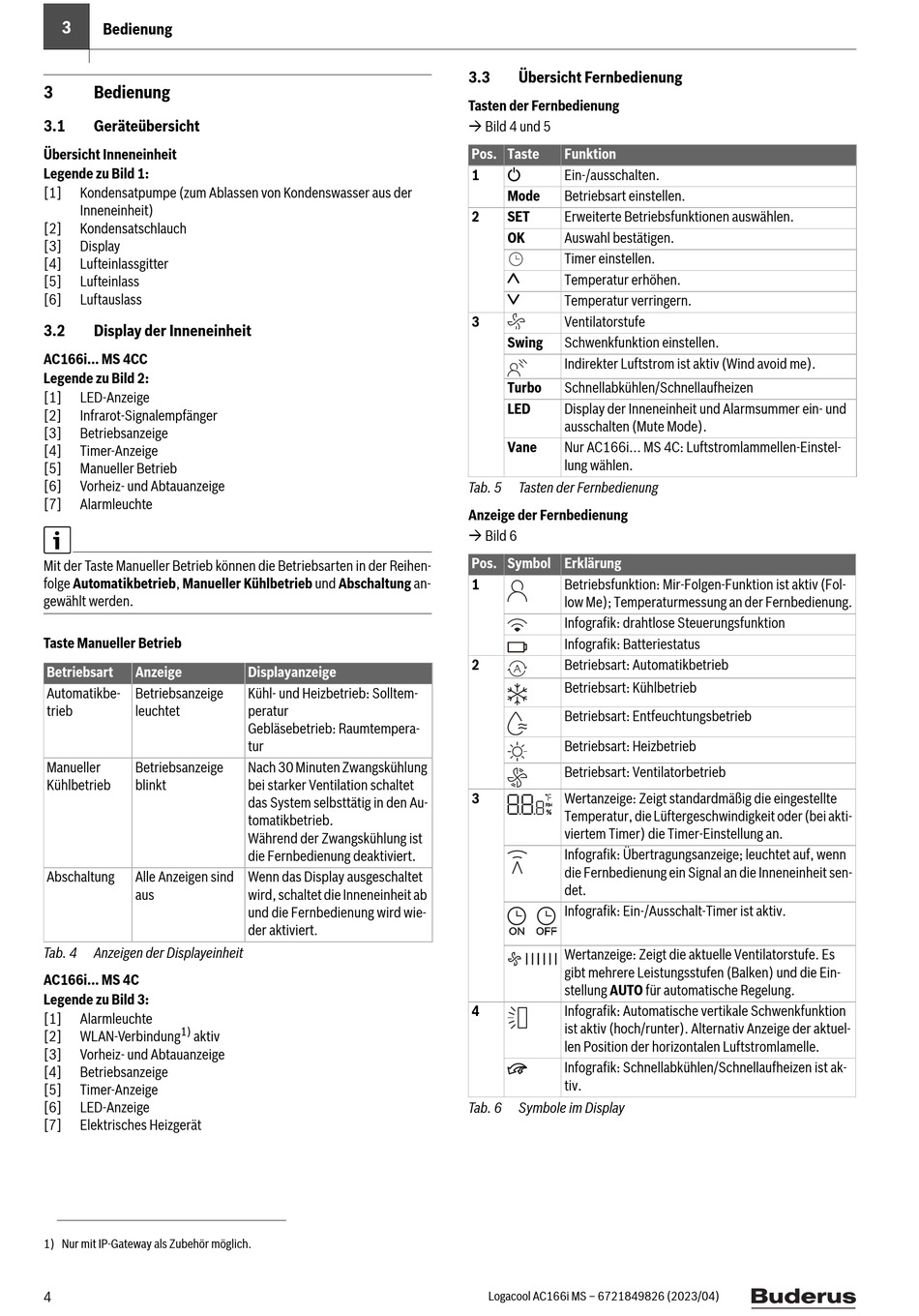

Bedienung

3 Bedienung
3.1 Geräteübersicht
Übersicht Inneneinheit
Legende zu Bild 1:
[1] Kondensatpumpe (zum Ablassen von Kondenswasser aus der
Inneneinheit)
[2] Kondensatschlauch
[3] Display
[4] Lufteinlassgitter
[5] Lufteinlass
[6] Luftauslass
3.2

Display der Inneneinheit

AC166i... MS 4CC
Legende zu Bild 2:
[1] LED-Anzeige
[2] Infrarot-Signalempfänger
[3] Betriebsanzeige
[4] Timer-Anzeige
[5] Manueller Betrieb
[6] Vorheiz- und Abtauanzeige
[7] Alarmleuchte
Mit der Taste Manueller Betrieb können die Betriebsarten in der Reihen-
folge Automatikbetrieb, Manueller Kühlbetrieb und Abschaltung an-
gewählt werden.
Taste Manueller Betrieb
Betriebsart Anzeige
Automatikbe- Betriebsanzeige
trieb leuchtet
Manueller Betriebsanzeige
Kühlbetrieb blinkt
Abschaltung Alle Anzeigen sind
aus
Tab. 4 Anzeigen der Displayeinheit
AC166i... MS 4C
Legende zu Bild 3:
[1] Alarmleuchte
1)
[2] WLAN-Verbindung aktiv
[3] Vorheiz- und Abtauanzeige
[4] Betriebsanzeige
[5] Timer-Anzeige
[6] LED-Anzeige
[7] Elektrisches Heizgerät
1) Nur mit IP-Gateway als Zubehör möglich.
4
Displayanzeige
Kühl- und Heizbetrieb: Solltem-
peratur
Gebläsebetrieb: Raumtempera-
tur
Nach 30 Minuten Zwangskühlung
bei starker Ventilation schaltet
das System selbsttätig in den Au-
tomatikbetrieb.
Während der Zwangskühlung ist
die Fernbedienung deaktiviert.
Wenn das Display ausgeschaltet
wird, schaltet die Inneneinheit ab
und die Fernbedienung wird wie-
der aktiviert.
3.3 Übersicht Fernbedienung
Tasten der Fernbedienung
 Bild 4 und 5
Pos. Taste Funktion
K
1 Ein-/ausschalten.
Mode Betriebsart einstellen.
2 SET Erweiterte Betriebsfunktionen auswählen.
OK Auswahl bestätigen.
Timer einstellen.
.
Temperatur erhöhen.
/
Temperatur verringern.
3 Ventilatorstufe
Swing Schwenkfunktion einstellen.
Indirekter Luftstrom ist aktiv (Wind avoid me).
Turbo Schnellabkühlen/Schnellaufheizen
LED Display der Inneneinheit und Alarmsummer ein- und
ausschalten (Mute Mode).
Vane Nur AC166i... MS 4C: Luftstromlammellen-Einstel-
lung wählen.
Tab. 5 Tasten der Fernbedienung
Anzeige der Fernbedienung
 Bild 6
Pos. Symbol Erklärung
1 Betriebsfunktion: Mir-Folgen-Funktion ist aktiv (Fol-
low Me); Temperaturmessung an der Fernbedienung.
Infografik: drahtlose Steuerungsfunktion
Infografik: Batteriestatus
2 Betriebsart: Automatikbetrieb
Betriebsart: Kühlbetrieb
Betriebsart: Entfeuchtungsbetrieb
Betriebsart: Heizbetrieb
Betriebsart: Ventilatorbetrieb
3 Wertanzeige: Zeigt standardmäßig die eingestellte
Temperatur, die Lüftergeschwindigkeit oder (bei akti-
viertem Timer) die Timer-Einstellung an.
Infografik: Übertragungsanzeige; leuchtet auf, wenn
die Fernbedienung ein Signal an die Inneneinheit sen-
det.
Infografik: Ein-/Ausschalt-Timer ist aktiv.
Wertanzeige: Zeigt die aktuelle Ventilatorstufe. Es
gibt mehrere Leistungsstufen (Balken) und die Ein-
stellung AUTO für automatische Regelung.
4 Infografik: Automatische vertikale Schwenkfunktion
ist aktiv (hoch/runter). Alternativ Anzeige der aktuel-
len Position der horizontalen Luftstromlamelle.
Infografik: Schnellabkühlen/Schnellaufheizen ist ak-
tiv.
Tab. 6 Symbole im Display
Logacool AC166i MS – 6721849826 (2023/04)
