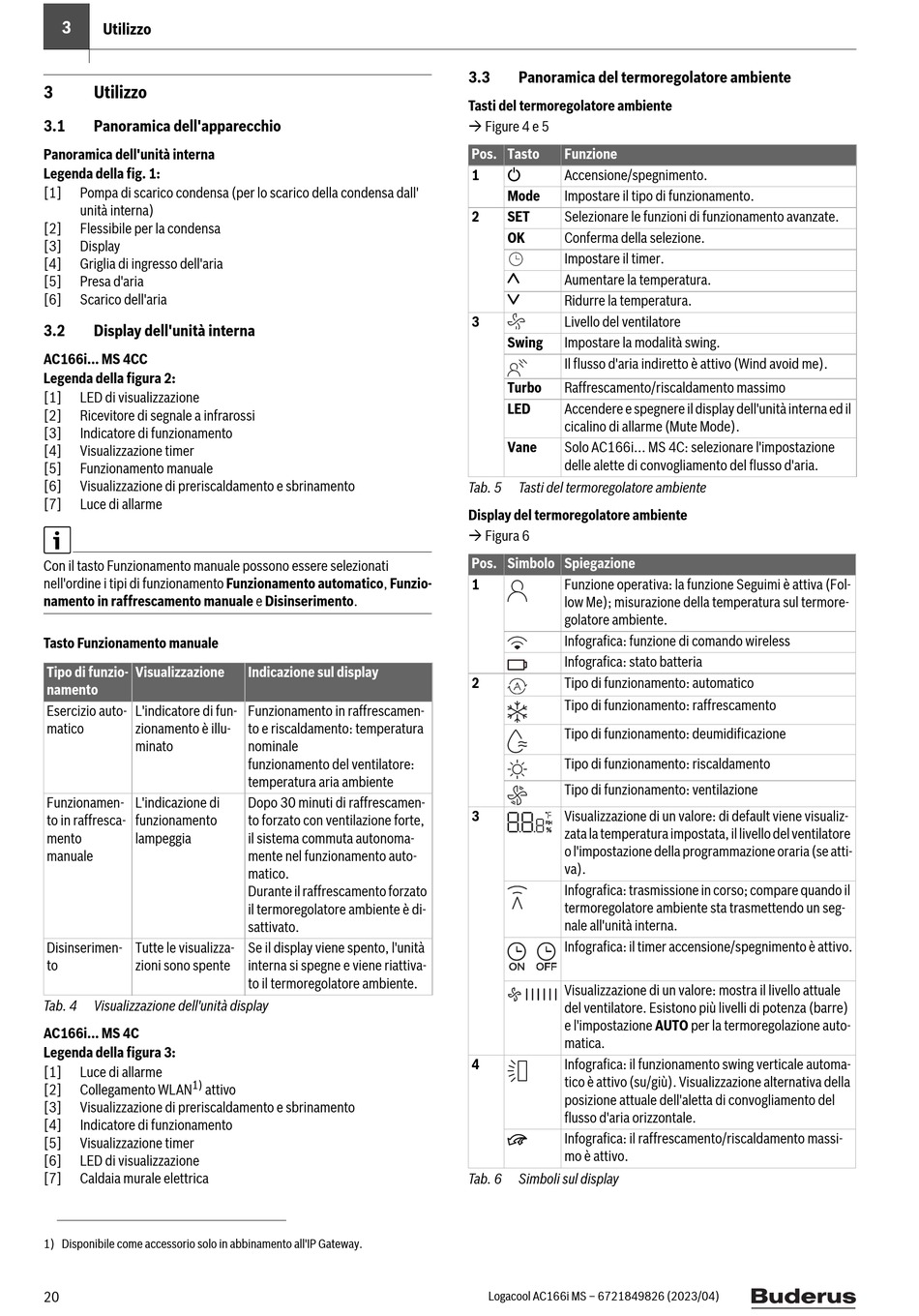

Utilizzo
3 Utilizzo
3.1

Panoramica dell'apparecchio

Panoramica dell'unità interna
Legenda della fig. 1:
[1] Pompa di scarico condensa (per lo scarico della condensa dall'
unità interna)
[2] Flessibile per la condensa
[3] Display
[4] Griglia di ingresso dell'aria
[5] Presa d'aria
[6] Scarico dell'aria
3.2 Display dell'unità interna
AC166i... MS 4CC
Legenda della figura 2:
[1] LED di visualizzazione
[2] Ricevitore di segnale a infrarossi
[3] Indicatore di funzionamento
[4] Visualizzazione timer
[5] Funzionamento manuale
[6] Visualizzazione di preriscaldamento e sbrinamento
[7] Luce di allarme
Con il tasto Funzionamento manuale possono essere selezionati
nell'ordine i tipi di funzionamento Funzionamento automatico, Funzio-
namento in raffrescamento manuale e Disinserimento.
Tasto Funzionamento manuale
Tipo di funzio- Visualizzazione
namento
Esercizio auto- L'indicatore di fun-
matico zionamento è illu-
minato
Funzionamen- L'indicazione di
to in raffresca- funzionamento
mento lampeggia
manuale
Disinserimen- Tutte le visualizza-
to zioni sono spente
Tab. 4 Visualizzazione dell'unità display
AC166i... MS 4C
Legenda della figura 3:
[1] Luce di allarme
1)
[2] Collegamento WLAN attivo
[3] Visualizzazione di preriscaldamento e sbrinamento
[4] Indicatore di funzionamento
[5] Visualizzazione timer
[6] LED di visualizzazione
[7] Caldaia murale elettrica
1) Disponibile come accessorio solo in abbinamento all'IP Gateway.
20
Indicazione sul display
Funzionamento in raffrescamen-
to e riscaldamento: temperatura
nominale
funzionamento del ventilatore:
temperatura aria ambiente
Dopo 30 minuti di raffrescamen-
to forzato con ventilazione forte,
il sistema commuta autonoma-
mente nel funzionamento auto-
matico.
Durante il raffrescamento forzato
il termoregolatore ambiente è di-
sattivato.
Se il display viene spento, l'unità
interna si spegne e viene riattiva-
to il termoregolatore ambiente.
3.3 Panoramica del termoregolatore ambiente
Tasti del termoregolatore ambiente
 Figure 4 e 5
Pos. Tasto Funzione
K
1 Accensione/spegnimento.
Mode Impostare il tipo di funzionamento.
2 SET Selezionare le funzioni di funzionamento avanzate.
OK Conferma della selezione.
Impostare il timer.
.
Aumentare la temperatura.
/
Ridurre la temperatura.
3 Livello del ventilatore
Swing Impostare la modalità swing.
Il flusso d'aria indiretto è attivo (Wind avoid me).
Turbo Raffrescamento/riscaldamento massimo
LED Accendere e spegnere il display dell'unità interna ed il
cicalino di allarme (Mute Mode).
Vane Solo AC166i... MS 4C: selezionare l'impostazione
delle alette di convogliamento del flusso d'aria.
Tab. 5 Tasti del termoregolatore ambiente
Display del termoregolatore ambiente
 Figura 6
Pos. Simbolo Spiegazione
1 Funzione operativa: la funzione Seguimi è attiva (Fol-
low Me); misurazione della temperatura sul termore-
golatore ambiente.
Infografica: funzione di comando wireless
Infografica: stato batteria
2 Tipo di funzionamento: automatico
Tipo di funzionamento: raffrescamento
Tipo di funzionamento: deumidificazione
Tipo di funzionamento: riscaldamento
Tipo di funzionamento: ventilazione
3 Visualizzazione di un valore: di default viene visualiz-
zata la temperatura impostata, il livello del ventilatore
o l'impostazione della programmazione oraria (se atti-
va).
Infografica: trasmissione in corso; compare quando il
termoregolatore ambiente sta trasmettendo un seg-
nale all'unità interna.
Infografica: il timer accensione/spegnimento è attivo.
Visualizzazione di un valore: mostra il livello attuale
del ventilatore. Esistono più livelli di potenza (barre)
e l'impostazione AUTO per la termoregolazione auto-
matica.
4 Infografica: il funzionamento swing verticale automa-
tico è attivo (su/giù). Visualizzazione alternativa della
posizione attuale dell'aletta di convogliamento del
flusso d'aria orizzontale.
Infografica: il raffrescamento/riscaldamento massi-
mo è attivo.
Tab. 6 Simboli sul display
Logacool AC166i MS – 6721849826 (2023/04)
