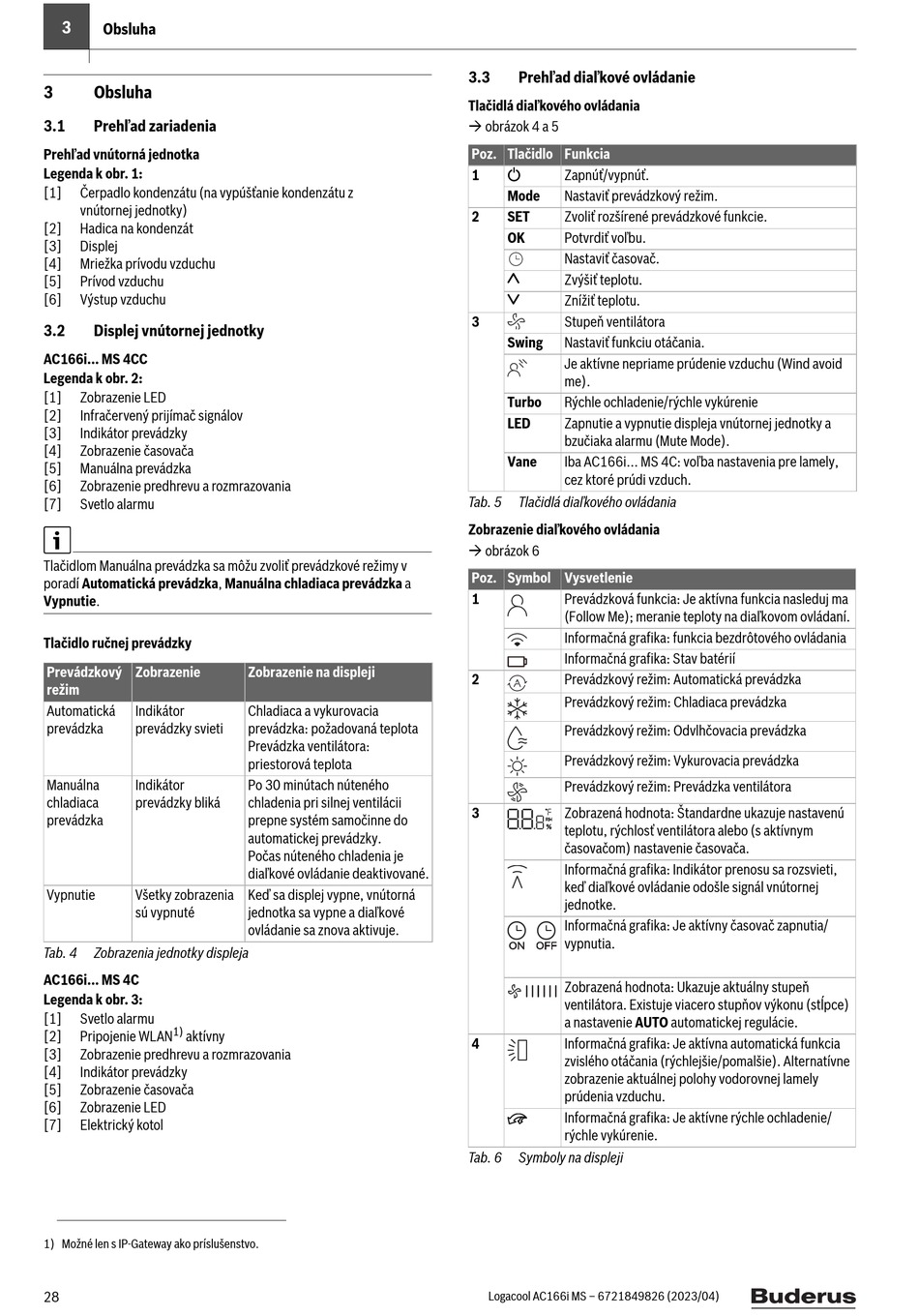

3

Obsluha

3 Obsluha
3.1 Prehľad zariadenia
Prehľad vnútorná jednotka
Legenda k obr. 1:
[1] Čerpadlo kondenzátu (na vypúšťanie kondenzátu z
vnútornej jednotky)
[2] Hadica na kondenzát
[3] Displej
[4] Mriežka prívodu vzduchu
[5] Prívod vzduchu
[6] Výstup vzduchu
3.2 Displej vnútornej jednotky
AC166i... MS 4CC
Legenda k obr. 2:
[1] Zobrazenie LED
[2] Infračervený prijímač signálov
[3] Indikátor prevádzky
[4] Zobrazenie časovača
[5] Manuálna prevádzka
[6] Zobrazenie predhrevu a rozmrazovania
[7] Svetlo alarmu
Tlačidlom Manuálna prevádzka sa môžu zvoliť prevádzkové režimy v
poradí Automatická prevádzka, Manuálna chladiaca prevádzka a
Vypnutie.
Tlačidlo ručnej prevádzky
Prevádzkový Zobrazenie
režim
Automatická Indikátor
prevádzka prevádzky svieti
Manuálna Indikátor
chladiaca prevádzky bliká
prevádzka
Vypnutie Všetky zobrazenia
sú vypnuté
Tab. 4 Zobrazenia jednotky displeja
AC166i... MS 4C
Legenda k obr. 3:
[1] Svetlo alarmu
1)
[2] Pripojenie WLAN aktívny
[3] Zobrazenie predhrevu a rozmrazovania
[4] Indikátor prevádzky
[5] Zobrazenie časovača
[6] Zobrazenie LED
[7] Elektrický kotol
1) Možné len s IP-Gateway ako príslušenstvo.
28
Zobrazenie na displeji
Chladiaca a vykurovacia
prevádzka: požadovaná teplota
Prevádzka ventilátora:
priestorová teplota
Po 30 minútach núteného
chladenia pri silnej ventilácii
prepne systém samočinne do
automatickej prevádzky.
Počas núteného chladenia je
diaľkové ovládanie deaktivované.
Keď sa displej vypne, vnútorná
jednotka sa vypne a diaľkové
ovládanie sa znova aktivuje.
3.3 Prehľad diaľkové ovládanie
Tlačidlá diaľkového ovládania
 obrázok 4 a 5
Poz. Tlačidlo Funkcia
K
1 Zapnúť/vypnúť.
Mode Nastaviť prevádzkový režim.
2 SET Zvoliť rozšírené prevádzkové funkcie.
OK Potvrdiť voľbu.
Nastaviť časovač.
.
Zvýšiť teplotu.
/
Znížiť teplotu.
3 Stupeň ventilátora
Swing Nastaviť funkciu otáčania.
Je aktívne nepriame prúdenie vzduchu (Wind avoid
me).
Turbo Rýchle ochladenie/rýchle vykúrenie
LED Zapnutie a vypnutie displeja vnútornej jednotky a
bzučiaka alarmu (Mute Mode).
Vane Iba AC166i... MS 4C: voľba nastavenia pre lamely,
cez ktoré prúdi vzduch.
Tab. 5 Tlačidlá diaľkového ovládania
Zobrazenie diaľkového ovládania
 obrázok 6
Poz. Symbol Vysvetlenie
1 Prevádzková funkcia: Je aktívna funkcia nasleduj ma
(Follow Me); meranie teploty na diaľkovom ovládaní.
Informačná grafika: funkcia bezdrôtového ovládania
Informačná grafika: Stav batérií
2 Prevádzkový režim: Automatická prevádzka
Prevádzkový režim: Chladiaca prevádzka
Prevádzkový režim: Odvlhčovacia prevádzka
Prevádzkový režim: Vykurovacia prevádzka
Prevádzkový režim: Prevádzka ventilátora
3 Zobrazená hodnota: Štandardne ukazuje nastavenú
teplotu, rýchlosť ventilátora alebo (s aktívnym
časovačom) nastavenie časovača.
Informačná grafika: Indikátor prenosu sa rozsvieti,
keď diaľkové ovládanie odošle signál vnútornej
jednotke.
Informačná grafika: Je aktívny časovač zapnutia/
vypnutia.
Zobrazená hodnota: Ukazuje aktuálny stupeň
ventilátora. Existuje viacero stupňov výkonu (stĺpce)
a nastavenie AUTO automatickej regulácie.
4 Informačná grafika: Je aktívna automatická funkcia
zvislého otáčania (rýchlejšie/pomalšie). Alternatívne
zobrazenie aktuálnej polohy vodorovnej lamely
prúdenia vzduchu.
Informačná grafika: Je aktívne rýchle ochladenie/
rýchle vykúrenie.
Tab. 6 Symboly na displeji
Logacool AC166i MS – 6721849826 (2023/04)
