Buderus Logacool AC186i Bedienungsanleitung
Split-klimagerät
Verwandte Anleitungen für Buderus Logacool AC186i
Inhaltszusammenfassung für Buderus Logacool AC186i

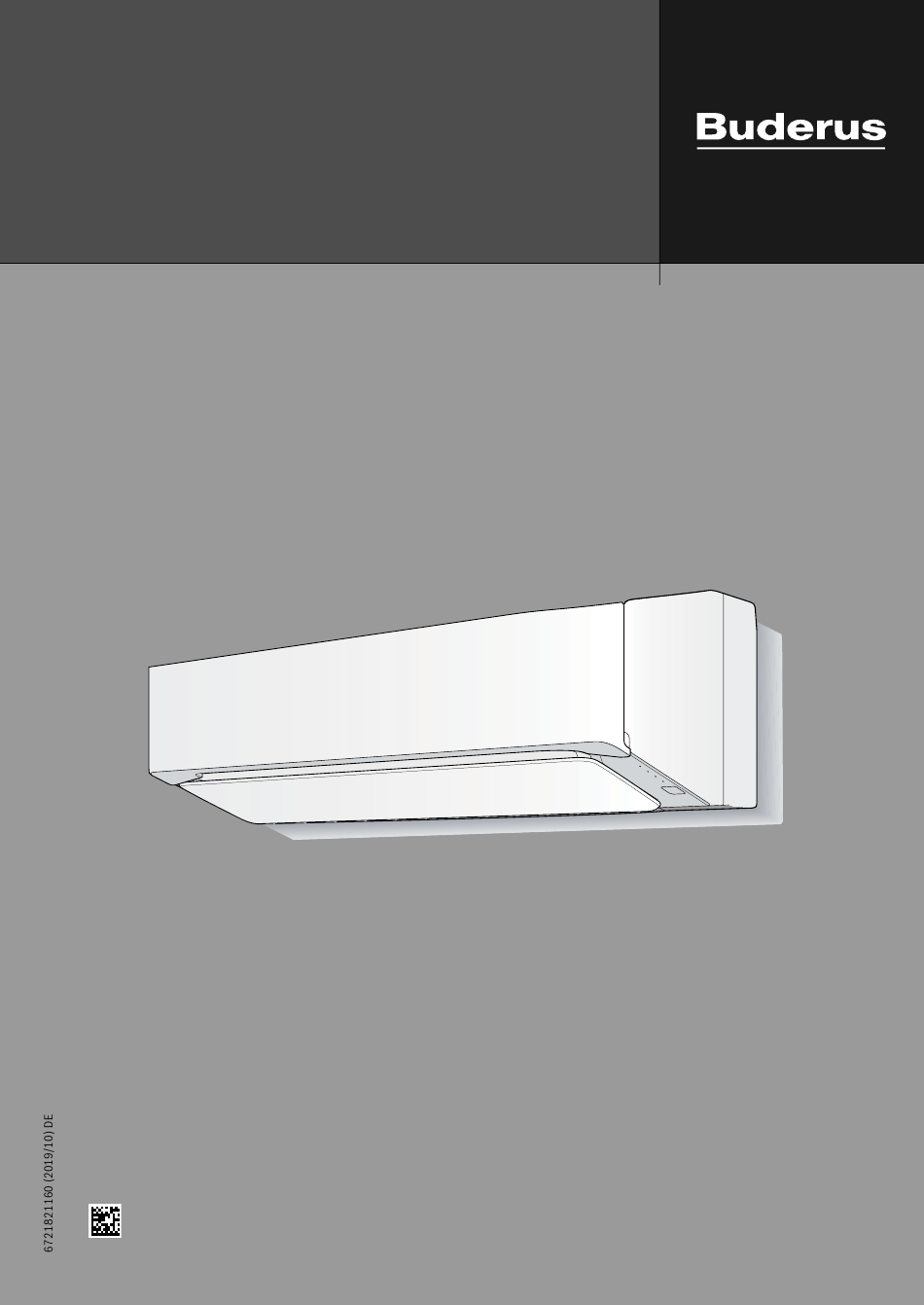

- Seite 1 Bedienungsanleitung Split-Klimagerät Logacool AC166i/AC186i AC166i-Set 25, AC166i-Set 35, AC186i-Set 25, AC186i-Set 35 Vor Bedienung sorgfältig lesen. 0010031002-001...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise Symbolerklärung Symbolerklärung und Sicherheitshinweise ....2 Symbolerklärung ....... 2 Warnhinweise Allgemeine Sicherheitshinweise . - Seite 3 Symbolerklärung und Sicherheitshinweise H Warnung ▶ Vor sämtlichen Wartungsarbeiten den Leistungs- schalter ausschalten. Im Gerät dreht sich ein Geblä- ▶ Das Netzkabel nicht ziehen oder verformen. Das se, das Verletzungen verursachen kann. Ziehen am Netzkabel oder dessen unsachgemäße Verwendung kann zu Schäden am Gerät und zu ▶...
-
Seite 4: Angaben Zum Produkt
Anforderungen. Mit der CE-Kennzeichnung wird die Konformität des Produkts mit allen anzuwendenden EU-Rechtsvorschriften erklärt, die das Anbringen dieser Kennzeichnung vorsehen. Der vollständige Text der Konformitätserklärung ist im Internet verfügbar: www.buderus.de. Bedienung Übersicht Inneneinheit 0010031099-001 Bild 1 Luftansaugung Inneneinheit... -
Seite 5: Übersicht Fernbedienung
Bedienung Übersicht Fernbedienung 0010031266-001 Bild 4 Anzeige Fernbedienung - Übersicht Übertragungssymbol Symbol für den Multi Space-Modus Eingestellte Temperatur Batteriestatus Aktuell eingestellte horizontale Luftströmung Aktuell eingestellte Gebläsedrehzahl Uhr und Ein-/Aus-Timer-Anzeige Symbol für den Selbstreinigungsmodus Aktuell eingestellte vertikale Luftströmung [10] Symbol für den leisen Betrieb der Außeneinheit [11] Symbol für den Plasmacluster-Modus [12] Anzeige volle Leistung [13] Symbol für den ECO-Modus... -
Seite 6: Einstellen Der Aktuellen Uhrzeit
Bedienung Einstellen der aktuellen Uhrzeit Grundlegende Bedienung Die Uhrzeit kann auf zwei Arten angezeigt werden: Im 12-Stunden-Modus oder im 24-Stunden-Modus. Im Automatikbetrieb wählt das Gerät automatisch den Kühl- oder Heiz- ▶ Um den 12-Stunden-Modus auszuwählen, die Taste Clock einmal betrieb aus, indem es die Raumtemperatur mit der gewünschten Tempe- drücken. -
Seite 7: Sparbetrieb
Bedienung 3.11 Vollleistungsbetrieb Vertikale Luftströmungsrichtung ▶ Die Taste drücken, um die gewünschte Luftströmungsrichtung In dieser Betriebsart arbeitet das Klimagerät mit maximaler Leistung, um einzustellen. den Raum schnell zu heizen oder zu kühlen. Mit der Fernbedienung können die Betriebsarten in der folgenden ▶... -
Seite 8: Multi-Space-Betrieb
Bedienung Abbrechen des Timers: Alle Timer abbrechen ▶ Die Taste Set/C oder die Taste drücken. ▶ Taste Set/C drücken. Die orangefarbene Timer-Leuchte des Geräts erlischt. Die orangefarbene Timer-Leuchte des Geräts erlischt. Die aktuelle Uhrzeit wird auf der Fernbedienung angezeigt. Die aktuelle Uhrzeit wird auf der Fernbedienung angezeigt. Kombination von Einschalt- und Ausschalt-Timer Einschalt- und Ausschalt-Timer können gleichzeitig eingestellt werden. -
Seite 9: Selbstreinigungsmodus
Bedienung 3.15 Selbstreinigungsmodus Bei Stromausfall Dieses Klimagerät verfügt über eine Speicherfunktion, um Einstellungen Der Selbstreinigungsmodus reduziert das Wachstum von Schimmelpil- bei Stromausfall zu speichern. zen mittels Plasmacluster-Ionen und trocknet das Innere des Gerätes. Diese Funktion empfiehlt sich beim Wechsel der Jahreszeiten. Nach Wiederherstellung der Stromversorgung startet das Gerät automa- tisch mit den gleichen Einstellungen neu, die vor dem Stromausfall aktiv ▶... -
Seite 10: Störungen
Störungen Störungen mit Anzeige Störungen Die Lampen am Gerät können blinken, um eine Störung mit Störungs- Code anzuzeigen. Beispielsweise blinkt im Fall von Störung 23 – 4 die Empfundene Störungen grüne Leuchte 2 mal, anschließend blinkt die orange Leuchte 3 mal und Die folgenden Zustände stellen keine Gerätefehlfunktionen dar. -
Seite 11: Wartung
Wartung Reinigen der oberen Abdeckung Wartung Die obere Abdeckung kann zum Reinigen abgenommen werden. ▶ Obere Abdeckung öffnen. VORSICHT: ▶ Obere Abdeckung bis fast zur Waagerechten anheben und herausziehen. ▶ Vor sämtlichen Wartungsarbeiten den Leistungsschalter ausschalten. Jahreszeitenwechsel Vor und nach dem Wechsel der Jahreszeiten die folgenden Schritte aus- führen, um einen ordnungsgemäßen Betrieb zu gewährleisten: ▶... -
Seite 12: Reinigen Des Luftleitblechs Und Des Horizontalen Luftströmungsgitters
Wartung Reinigen des Luftleitblechs und des horizontalen Luftströmungsgitters Das Luftleitblech und das horizontale Luftströmungsgitter können zum Reinigen abgenommen werden. VORSICHT: ▶ Das Gitter nicht berühren, während es in Betrieb ist. ▶ Die Fernbedienung verwenden, um das Luftleitblech zu öffnen: Wenn das Gerät nicht in Betrieb ist, drücken Sie die Taste auf der Fern- bedienung länger als 3 Sekunden drücken. - Seite 13 Wartung ▶ Den Verriegelungshebel nach rechts schieben und die Mittelachse ▶ Achse des Verriegelungshebels in die Bohrung einsetzen. des Luftleitblechs auf den Haken des Geräts setzen. 0010031019-001 Bild 24 Hebel verriegeln Achse Verriegelungshebel Achse Bohrung Orangefarbener Bereich (bei korrekt eingesetzter Achse nicht zu sehen) HINWEIS: Das Luftleitblech kann bei entriegeltem Hebel nicht ordnungsge-...
-
Seite 14: Reinigen Der Plasmacluster-Ionen-Einheit (Pci-Einheit)
Wartung Reinigen der Plasmacluster-Ionen-Einheit ▶ PCI-Einheit herausnehmen. (PCI-Einheit) Die regelmäßige Reinigung ermöglicht eine stabile Freisetzung hoher Konzentrationen von Plasmacluster-Ionen. PCI-Einheit alle 6 Monate reinigen. HINWEIS: ▶ Die Anschlussklemmen der PCI-Einheit nicht berühren. 0010030519-001 ▶ Auf Verformungen der Elektrodenfläche achten. Bild 28 ▶... -
Seite 15: Energieverbrauch, Umweltschutz Und Entsorgung
Energieverbrauch, Umweltschutz und Entsorgung Elektro- und Elektronik-Altgeräte Energieverbrauch, Umweltschutz und Dieses Symbol bedeutet, dass das Produkt nicht zusammen Entsorgung mit anderen Abfällen entsorgt werden darf, sondern zur Be- handlung, Sammlung, Wiederverwertung und Entsorgung Energiesparhinweise in die Abfallsammelstellen gebracht werden muss. Nachfolgend sind einige einfache Möglichkeiten zum Energiesparen bei Das Symbol gilt für Länder mit Elektronikschrottvorschrif- der Verwendung Ihres Klimageräts angegeben. - Seite 16 Geschäftsbereich Thermotechnik Göllnergasse 15-17 A-1030 Wien Allgemeine Anfragen: +43 1 797 22 - 8226 Technische Hotline: +43 810 810 444 www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36, CH- 4133 Pratteln www.buderus.ch info@buderus.ch Luxemburg Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P.
