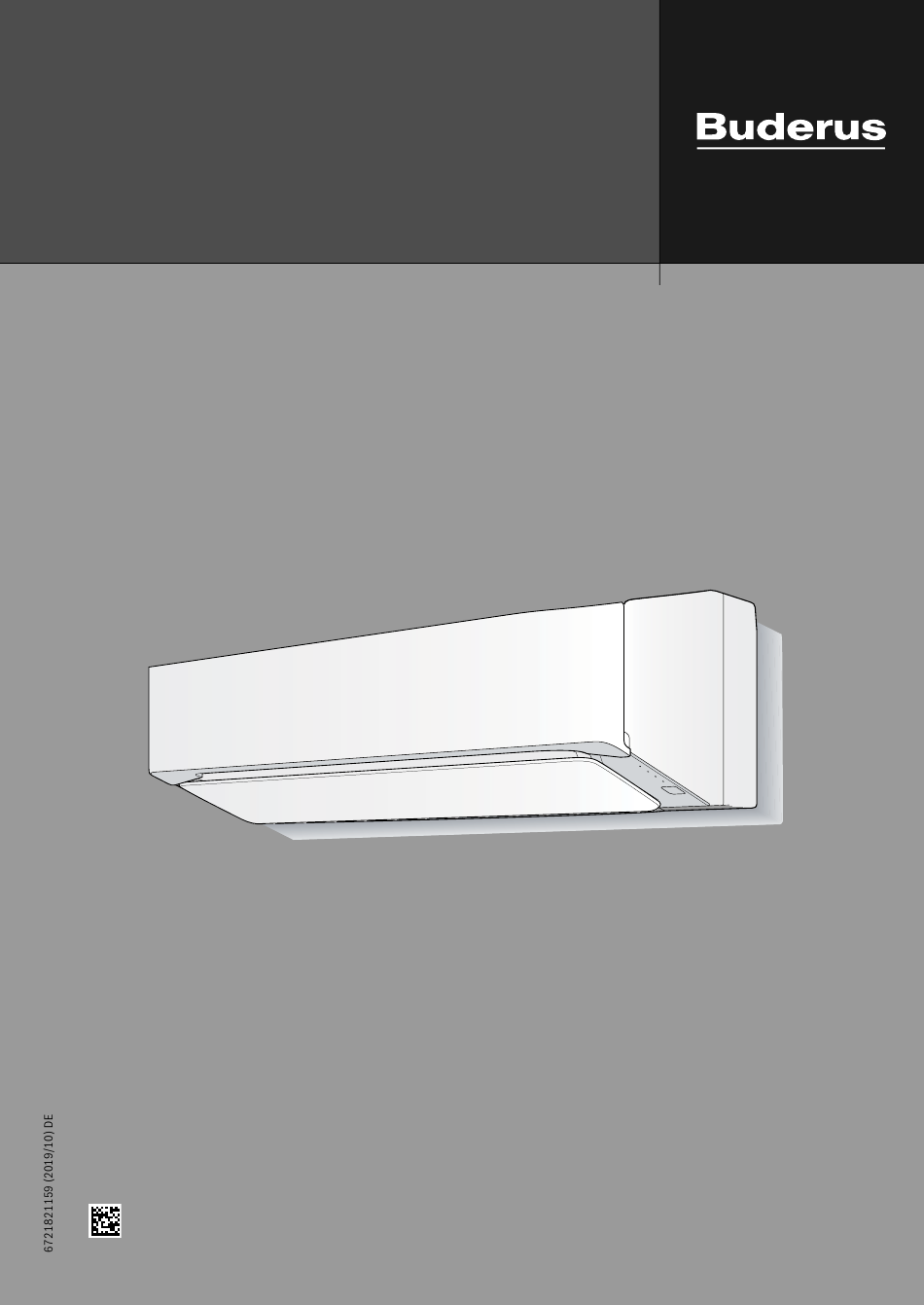

- Seite 1 Installationsanleitung Split-Klimagerät Logacool AC166i/AC186i AC166i-Set 25, AC166i-Set 35, AC186i-Set 25, AC186i-Set 35 Vor Installation und Wartung sorgfältig lesen. 0010031002-001...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise Symbolerklärung Symbolerklärung und Sicherheitshinweise ....2 Symbolerklärung ....... 2 Warnhinweise Allgemeine Sicherheitshinweise . -
Seite 3: Allgemeine Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise H Hinweis Allgemeine Sicherheitshinweise ▶ Eine Bohrung für den Ablaufschlauch der Innenein- 1.2.1 Übersicht heit anbringen und den Ablaufschlauch so verlegen, H Hinweise für die Zielgruppe dass Kondensat problemlos abläuft. ▶ Das Gerät muss gemäß der Installationsanleitung ▶... -
Seite 4: Kältemittel
Symbolerklärung und Sicherheitshinweise ▶ Inneneinheit: Aus Sicherheitsgründen sollten In- 1.2.3 Kältemittel neneinheiten in einer Höhe von mindestens 2,5 m H Warnung installiert werden. ▶ Dieses Gerät ist mit dem Kältemittel R32 gefüllt. ▶ Inneneinheit: Die Fernbedienung funktioniert mög- Kältemittelgas kann bei Kontakt mit Feuer giftige licherweise nicht richtig in Räumen, die mit einer Gase bilden. -
Seite 5: Elektrik
Anbringen dieser Kennzeichnung vorsehen. den. Sicherstellen, dass alle Kabel ordnungsgemäß Der vollständige Text der Konformitätserklärung ist im Internet verfüg- befestigt sind und die Anschlussklemmen frei von bar: www.buderus.de. übermäßiger Krafteinwirkung durch die Kabel sind. Zubehör ▶ Die Kabel so sichern, dass jegliche Abdeckungen und Kabelhalterungen nicht lose sind. -
Seite 6: Installationsschema
Angaben zum Produkt Installationsschema ≥ 50 ≥ 50 ≥ 50 ≥ 50 ≥ 50 ≥ 200 ≥ 200 ≥ 100 ≥ 100 ≥ 200 ≥ 200 ≥ 254 ≥ 254 0010031310-002 Bild 1 Installationsschema (Einheit mm) Dübel (Lieferumfang) Spezialschraube (Lieferumfang) Schwenkbereich des Luftleitblechs Soviel Installationsraum wie möglich bereitstellen, um eine effiziente Kli- Beschichtungsband (handelsüblich) -
Seite 7: Rohrleitung
Angaben zum Produkt Rohrleitung • Die Standard-Rohrleitungslänge beträgt 7,5 m ohne zusätzliche Käl- temittelbefüllung. • Wenn die Außeneinheit auf einer höheren Ebene als die Inneneinheit platziert wird, einen Siphon in der Nähe des Schlaucheinlasses be- reitstellen. • Das Kältemittel wird je nach Rohrlänge eingefüllt und die garantierte maximale Füllmenge beträgt 1100 g. -
Seite 8: Installation
Installation Aufstellen der Inneneinheit Installation Abdeckblech Einbau der Montageanschlussplatte Das Abnehmen des Abdeckblechs vereinfacht die Installation. ▶ Bohrdurchmesser 6,5 mm, Tiefe 32 mm und Dübel einsetzen. Abnehmen: ▶ Einen Schlitzschraubendreher in das kleine Loch an der Seite der Abdeckung einsetzen, um diese zu entfernen. ▶... - Seite 9 Installation ▶ Diese entlang der Rückseite des Gerätes platzieren. Es kann von Nutzen sein, das ausgeschnittene Blech für eine eventuelle spätere Verwendung aufzubewahren. Montage der Inneneinheit Für rechtsseitige Verrohrung: ▶ Die Rohre und den Ablaufschlauch durch die Rohrleitungsbohrung führen. ▶ Gerät in die Montageanschlussplatte einhängen. 0010031113-001 Bild 12 Dämmung...
-
Seite 10: Anschließen Des Ablaufschlauchs
Installation Anschließen des Ablaufschlauchs 3.4.1 Überprüfung der Entwässerung ▶ Ablaufschlauch anbringen. ▶ Verbindungsteil abkleben. ø20 mm ø17 mm 0010030791-001 Bild 16 ▶ Obere Abdeckung abnehmen. ▶ Luftfilter herausnehmen. ▶ Langsam etwas Wasser auf den Verdampfer gießen. Darauf achten, kein Wasser in die Inneneinheit zu spritzen, da dies zu Wasseraustritt oder anderen Problemen führen kann. -
Seite 11: Installation Der Außeneinheit
Installation Installation der Außeneinheit Anschluss der Rohre Zuerst die Rohre der Inneneinheit, anschließend die Rohre der Außen- Die Außeneinheit wie in der Abbildung dargestellt, sicher mit Schrauben einheit anschließen. befestigen. ▶ Die Bördelmuttern für die ersten 3-4 Umdrehungen von Hand anziehen. ▶... -
Seite 12: Entleerung
Installation Entleerung ▶ Manometerverteilerschlauch vom Wartungsanschluss abtrennen. ▶ Das 2-Wege-Ventil mit einem Sechskantschlüssel vollständig öffnen. Im Heizbetrieb wird das durch das Abtauen entstandene Wasser aus dem ▶ Das 3-Wege-Ventil mit einem Sechskantschlüssel vollständig öffnen. Ablaufstutzen der Außeneinheit abgeführt. Wenn tropfendes Wasser zum Problem wird, einen handelsüblichen Ablaufschlauch anschließen. -
Seite 13: Elektrischer Anschluss
Elektrischer Anschluss ▶ Anschlussklemmen-Abdeckung mit der kurzen Schraube befestigen. Elektrischer Anschluss WARNUNG: ▶ Vor sämtlichen elektrischen oder Verkabelungsarbeiten das Gerät von der Netzspannung trennen. VORSICHT: ▶ Phase und Nulleiter nicht verwechseln. Dies ist gefährlich und kann zu Funktionsstörungen des Klimageräts führen. 0010031190-001 Vor der Ausführung jeglicher elektrischer Arbeiten diese Vorschriften Bild 28... -
Seite 14: Netzanschluss
Inbetriebnahme Netzanschluss VORSICHT: ▶ Einen eigenen Stromkreis verwenden. Gefahr von Überhitzung, Brand oder Fehlfunktion. – Versorgungsspannung: 220 V - 240 V, einphasig ▶ Darauf achten, dass die Kabeladern tief in die Klemmleiste gesteckt – Leitungsschutzschalter: 15 A und die Schrauben angezogen werden. Schlechte Kontakte können ▶... -
Seite 15: Inspektion Und Wartung
Inspektion und Wartung Inspektion und Wartung Umweltschutz und Entsorgung Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Abpumpen Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns Das Abpumpen erfolgt im Falle eines Ausbaus der Einheit zur Neuinstal- gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz lation, Stilllegung, Reparatur usw. - Seite 16 Geschäftsbereich Thermotechnik Göllnergasse 15-17 A-1030 Wien Allgemeine Anfragen: +43 1 797 22 - 8226 Technische Hotline: +43 810 810 444 www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36, CH- 4133 Pratteln www.buderus.ch info@buderus.ch Luxemburg Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P.
