3.4 Rohrleitungen
3.4.1 Saugleitung
Die Saugseite des Kompressors MUSS mit einem
großzü-gig ausgelegten Luftfilter ausgestattet sein, der
gegen Wasser, Spritzer von der Fahrbahn und sonstige
Fremdkörper geschützt werden muss. Dieser Filter ist bei
MOUVEX erhältlich. Bei Verwendung eines ungeeigneten
Filters erlischt die Gewährleistung. Der Kompressor wird
mit einem Ansaugsatz geliefert, der wie folgt zusammen-
gesetzt werden muss :

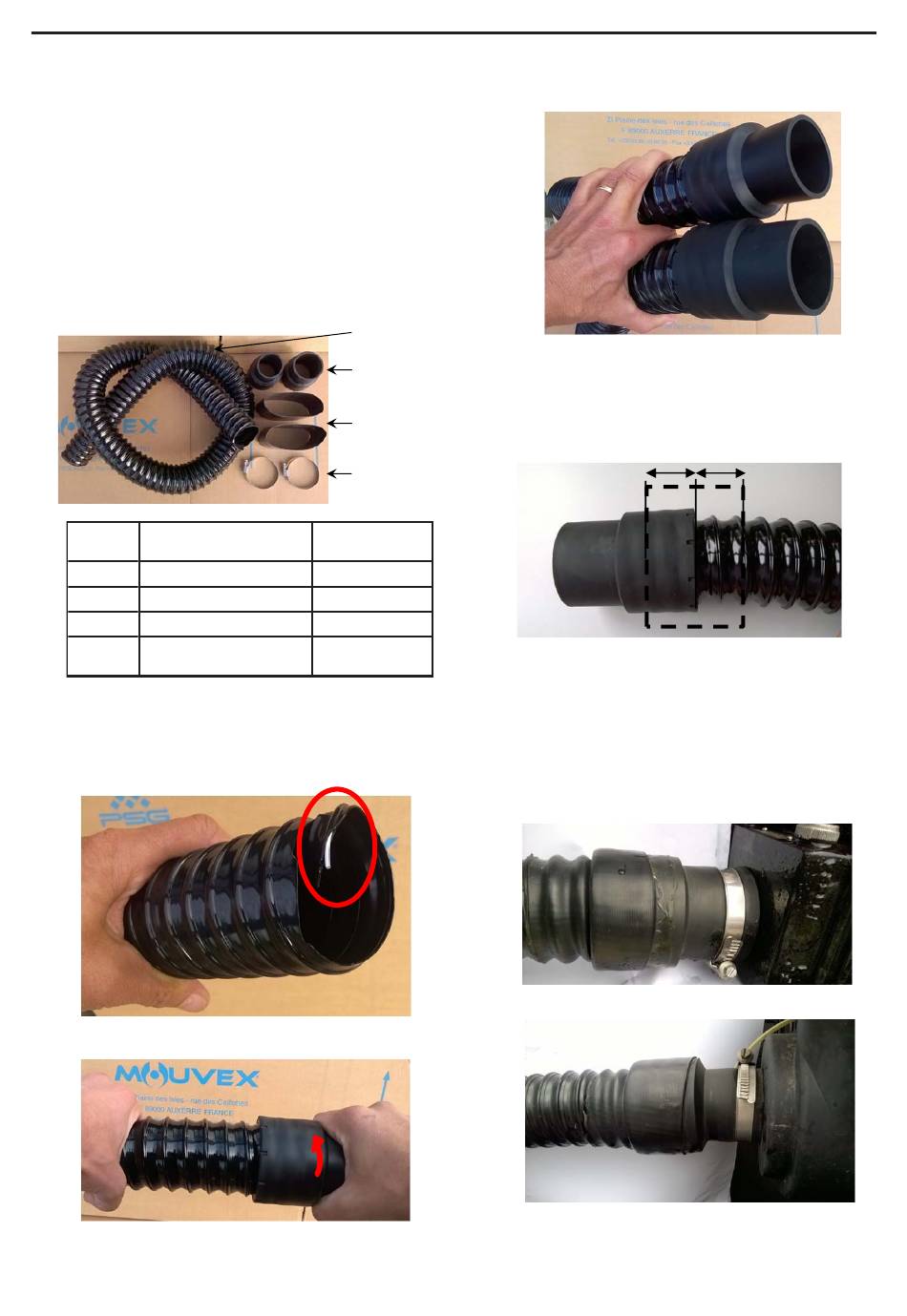

Zusammensetzung des Bausatzes :
Zeichnung
Bezeichnung
152A
Warmeschrumpfbare
164
Schlauch (Länge 2 Meter)
165-166
Schlauchschelle
884
Manschette
Montageverfahren :
• Den Schlauch auf die notwendige Länge zuschneiden.
• Das Ende des Metalldrahts nach innen biegen.
• Die Muffen an beiden Enden gut festschrauben.
NT 1401-X00 06 23 B200 Flow Control g
3. INSTALLATION (For tsetzung)
164
884
152A
165-166
Stück
2
1
2
1xØ50 (Schwarz)
1xØ57 (Grau)
• Ergebnis :
• Eine Wärmeschrumpfhülle über ein Ende ziehen und sie
am Muffenende zentrieren. Diese mit einer Heißluftpistole
progressiv aufschrumpfen. Bitte darauf achten, die
Heißluftpistole nicht auf den nicht bedeckten Schlauch
zu richten, Perforationsrisiko.
• Am anderen Ende identisch vorgehen.
• Um zu überprüfen, das Haus ist tadellos sauber, von
innen, und die Schutzkappen auf den Kompressor zu
entfernen. Überprüfen Sie, ob der Schlauch innen kom-
plett sauber ist und entfernen dann die Schutzkappen
vom Kompressor.
• Die Einheit am Kompressoreingang montieren und mit
der Schelle festspannen : Ansatzstück Monoblock mit
dem Gehäuse.
• Auf der Luftfilterseite genau so vorgehen.
• Dann den Schlauch aufhängen, wobei darauf geachtet
werden muss, ihn vor jeglicher Reibung und potentiell
heißen Teilen wie z.B. Auspufftopf, zu schützen.
15/23
= =
