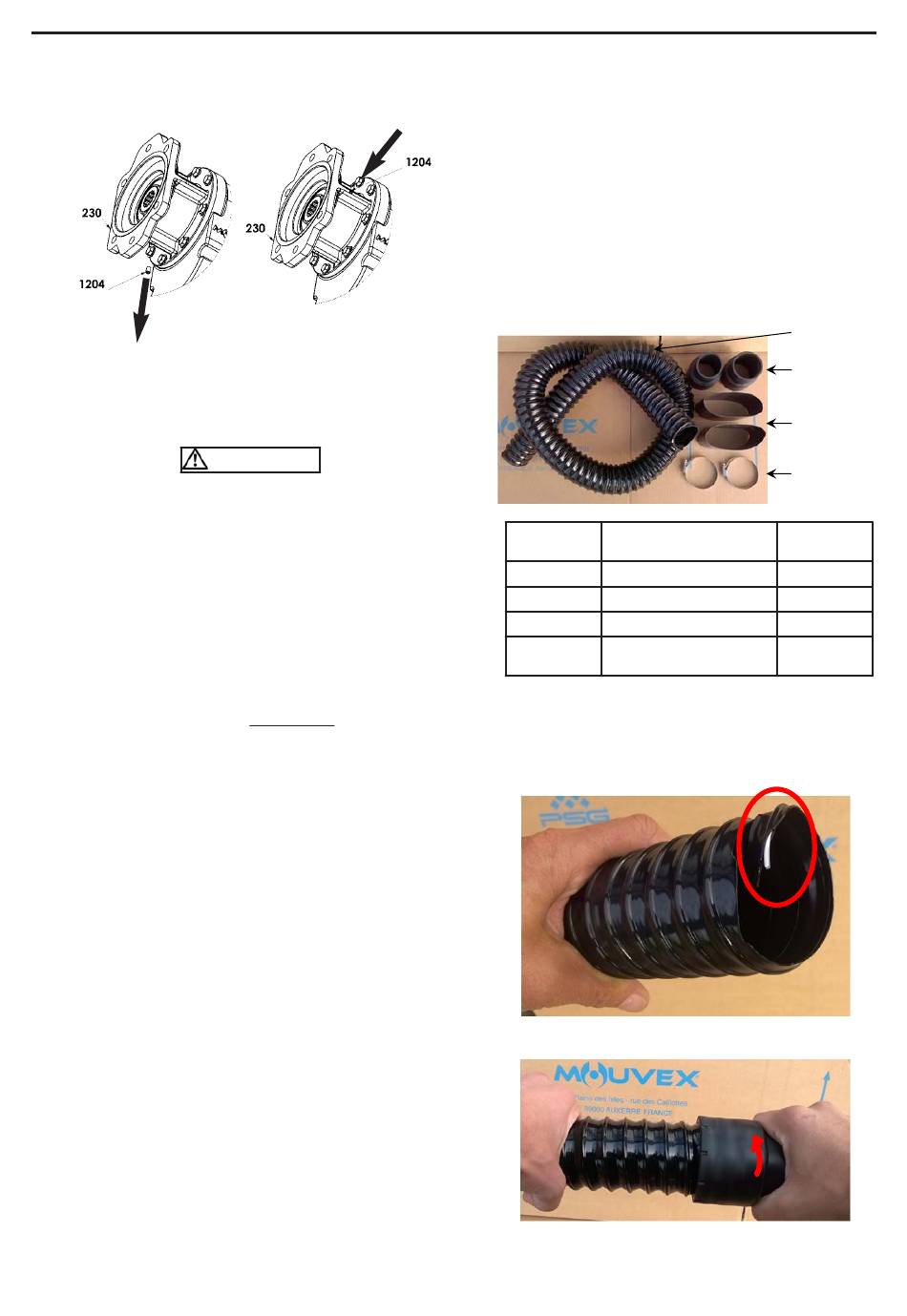

• Den Schraubverschluss 1204 in die höchste Kranzleiste
des Laternengetriebes 230 setzen.
• Prüfen, ob die Drehrichtung des Motors und des
Kompressors stimmt.
• Die Motorwelle und die Hohlwelle 1091 schmieren,
um sie später besser ausbauen zu können.
Die Schrauben 1095 müssen :
• mit ihren federnden U-Scheiben, Sicherungsrasten
auf Schraubenkopfseite ausgestattet sein,
• mit Loctite ® * Schraubensicherung 243 oder gleich-
wertig gesichert sein,
• angezogen mit 13 Nm.
3.3.2 Einstellung der Antriebsgeschwindigkeit
Siehe § EINSTELLUNG DER ANTRIEBSGESCHWIN-
DIGKEIT.
3.3.3 Motoreinstellung
Die Einstellung des Motors ist unbedingt notwendig, sie
muss 2 Aufgaben erfüllen :
• Den Betriebsbereich absichern : Dieser Betriebspunkt
(gegebenenfalls Bereich) muss eingestellt werden,
um jegliche Verwendung außerhalb dieses Bereichs
zu vermeiden. Sollte weiterhin ein Risiko bestehen
(Notwendigkeit zusätzlich eine Taste des Getriebes zu
bedienen) muss in der Kabine ein Informationsetikett
angebracht werden.
• Einen progressives Anlaufen sicherstellen : Das
Anlaufen der PTO muss progressiv durchgeführt
werden, ohne eine Drehmomentspitze zu generie-
ren, damit der Kompressor nicht beschädigt wird.
Dies ist beim B200 PF noch empfindlicher, denn er
ist mit einer Bruchnut an der Welle ausgestattet.
Es handelt sich insbesondere darum darauf zu achten,
dass der Parameter
in der PSM - Programmierung (Nr.° 10.520 bei
MERCEDES) auf einen Wert unter 10 eingestellt ist.
Wenn nicht, führt dies mittelfristig zu einem Bruch
der Welle des B200.
NT 1401-X00 10 18 B200 Flow Control g
3. INSTALLATION (For tsetzung)
ACHTUNG
"TRANSMISSION INPUT SPEED''

3.4 Rohrleitungen

3.4.1 Saugleitung

Die Saugseite des Kompressors MUSS mit einem
großzü-gig ausgelegten Luftfilter ausgestattet sein, der
gegen Wasser, Spritzer von der Fahrbahn und sonstige
Fremdkörper geschützt werden muss. Dieser Filter ist bei
MOUVEX erhältlich. Bei Verwendung eines ungeeigneten
Filters erlischt die Gewährleistung. Der Kompressor wird
mit einem Ansaugsatz geliefert, der wie folgt zusammen-
gesetzt werden muss :
Zusammensetzung des Bausatzes :
Zeichnung
152A
164
165-166
884
Montageverfahren :
• Den Schlauch auf die notwendige Länge zuschneiden.
• Das Ende des Metalldrahts nach innen biegen.
• Die Muffen an beiden Enden gut festschrauben.
*
14/22
Bezeichnung
Warmeschrumpfbare
Schlauch
Schlauchschelle
Manschette
®
Loctite ist eine eingetragene Handelsmarke.
164
884
152A
165-166
Stück
2
1
2
1XØ50
1XØ57
