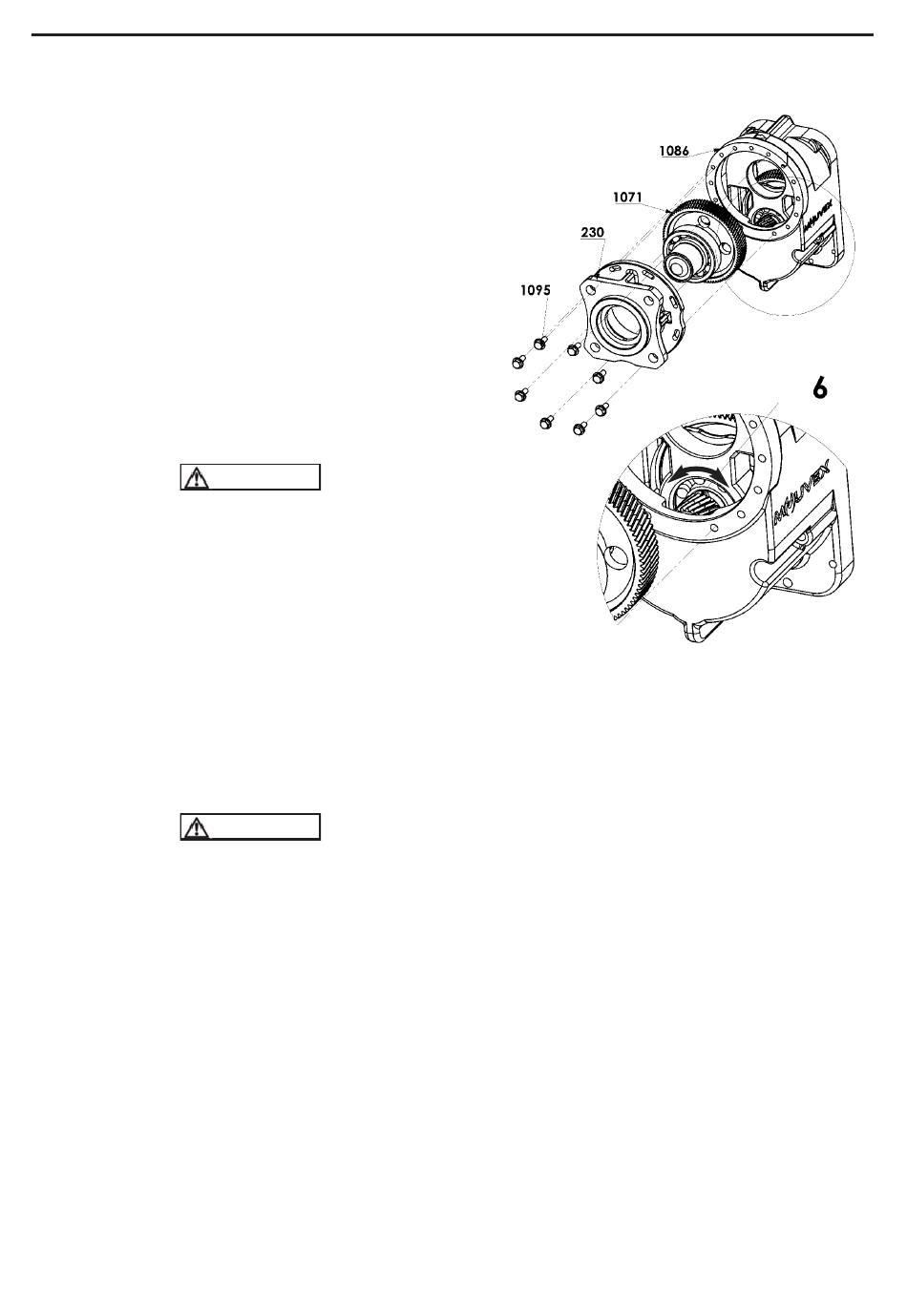

5.3 Austausch Eingangswelle
Die Eingangswelle des B200 PF ist mit einer
Auskehlung für den Fall versehen, dass die Welle bei
einem übergroßen Drehmoment bricht, um das
Schaltgetriebe und die Zapfwelle zu schützen.
Bevor die Eingangswelle ausgetauscht wird, muss kon-
trolliert werden, ob der Kompressor nicht festgefressen
oder beschädigt ist :
• Die 8 Schrauben 1095 lösen und entfernen.
• Das Rad und den restlichen Teil der Welle heraus
nehmen.
• Das Rad 6 von Hand drehen, um sicherzustellen,
dass es sich bei einer kompletten Umdrehung frei
und unbehindert dreht.
• Den Zustand der Förderschrauben prüfen und
sicherstellen, dass keine Anzeichen für den Kontakt
zwischen den Schrauben oder auf Grund eines
Fremdkörpers vorhanden sind.
Der Kompressor muss ausgetauscht werden, wenn :
• sich das Rad 6 nicht dreht.
• das Rad 6 schwergängig ist.
• an den Schrauben Kontaktspuren zu erkennen sind.
• Das Wälzlager des Wellensatzes 1071 in die
Ausnehmung des Gehäuses 1086 setzen.
• Den Zustand der Lippendichtungen 1089 und des O-
Ring 40 prüfen, um sicherzustellen, dass sie nicht
beschädigt sind.
• Das Laternengetriebe 230 in der gewünschten Position
befestigen.
• Die 8 Schrauben 1095 festziehen.
Für den Einbau des Kompressors an der Zapfwelle, siehe
§ D
IREKTMONTAGE AUF DER
Die Schrauben 1095 müssen :
• mit ihren federnden U-Scheiben, Sicherungsrasten
auf Schraubenkopfseite ausgestattet sein,
• mit Loctite
®
* Schraubensicherung 243 oder gleich-
wertig gesichert sein,
• angezogen mit 13 Nm.
NT 1401-X00 06 23 B200 Flow Control g
5. WARTUNG (For tsetzung)
WARNUNG
Z
.
APFWELLE
ACHTUNG
*
20/23
Loctite
®
ist eine eingetragene Handelsmarke.
