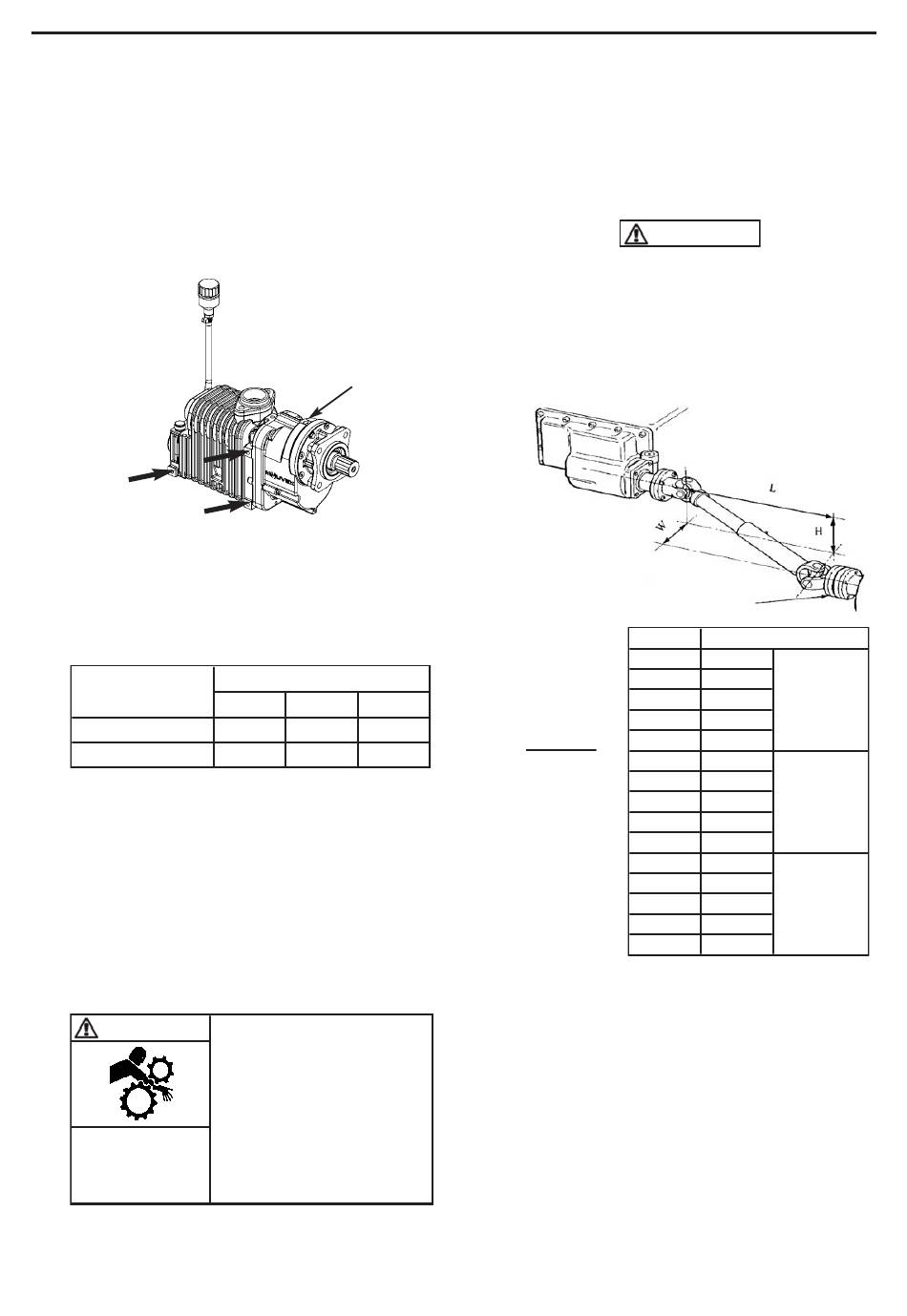

3.2 Antrieb durch die Kardanwelle B200 PS
3.2.1 Einbau des Kompressors
• Der Kompressor ist so zu montieren, dass er vor
Staub, Spritzern von der Fahrbahn und sonstigen
Fremdkörpern geschützt ist. Die Einbaustelle muss
regelmäßige Überprüfungen sowie Reinigungs- und
Instandhaltungsarbeiten ermöglichen.
• Die Zusammenbaustellen des Kompressors B200
befinden sich an Seiten des Gehäuses.
Befestigungspunkte
Die Montage erfolgt mit Schrauben mit 8.8 Mindestgüte.
3.2.2 Empfohlene Antriebsbedingungen
Die Kardanwelle muss für die u.a. Belastungen sowie
die Überlast beim Anlauf ausgelegt sein.
Betriebsmoment bei Höchstgeschwindigkeit
B200
Moment 12R
(Nm)
Moment 10L
(Nm)
Bei der Installation muss geprüft werden, ob sie so aus-
gelegt ist, dass bei einem Festfressen des Kompressors
das Getriebe geschützt ist.
Die Kompressoren B200 12R PS und B200 10L PS
müssen durch einen 400 Nm Drehzahlbegrenzer
gesichert werden, um das LKW-Getriebe bei einem
Festfressen des Kompressors zu schützen. MOUVEX
lehnt jegliche Haftung für Schäden ab, die durch
Festfressen
verursacht
Drehzahlbegrenzer nicht eingebaut wurde.
Folgende Anweisungen sind unbedingt zu beachten :
WARNUNG
Nicht ohne
installierten
Schutz arbeiten.
NT 1401-X00 06 23 B200 Flow Control g
3. INSTALLATION (For tsetzung)
Drehrichtung
Druck
1,5 bar
2,0 bar
2,5 bar
83
93
103
100
111
124
werden,
wenn
DIE FREILIEGENDEN ANTRIEBSWEL-
LEN MÜSSEN MIT EINEM SCHUTZ-
GEHÄUSE VERSEHEN SEIN. DER
BETRIEB VON ANTRIEBSWELLEN
OHNE SCHUTZGEHÄUSE KANN ZU
SCHWEREN VERLETZUNGEN MIT
EVENTUELLER TODESFOLGE BZW.
GRAVIERENDEN
MATERIELLEN
SCHÄDEN FÜHREN.
• Die Transmissionswelle macht bei der Drehung eine
perfekte Gleitbewegung. Es ist untersagt, durch
Ineinanderstecken von Vierkantrohren zu versuchen,
eine Gleitbewegung zu erzielen.
• Die Antriebswelle muss so kurz wie möglich sein. Die
Welle MUSS ausgewuchtet sein.
Sind die Antriebswellen nicht ausgewuchtet, können
mechanische Brüche entstehen, die umfangreiche
Sachschäden und/oder schwere Verletzungen her-
vorrufen.
• Die Antriebswelle und die Kompressorwelle MÜSSEN
mit einer Toleranz von 1° parallel sein; die gemeinsa-
me Spurversetzung darf nicht größer als 10° sein ;
Siehe Tabelle :
_________
√
A =
H² + W²
L
Bei H = Null, A = W / L
Bei W = Null, A = H / L
der
• Die Universaldichtungen MÜSSEN phasengleich sein,
wenn sich die Gleitdichtung der Antriebswelle in der
mittleren Stellung befindet. Bitte verwenden Sie eine
gerade Anzahl Universaldichtungen.
• Sich vergewissert, dass sich der Kompressor in der auf
dem Gehäuse angegebenen Pfeilrichtung dreht.
Die
mit
einem
Kompressoren B200 können sich kurzzeitig (weniger als
30 Sekunden) in umgekehrter Richtung drehen, um die
Drehrichtung zu kontrollieren.
Bei längerer Drehung in eine andere Richtung als im
Schema angegeben kann der Kompressor schwer bes-
chädigt werden und entfällt die Gewährleistung.
