3.3 Antrieb durch den Hydraulikmotor B200 HY
Die Kompressoren B200 HY sind mit einer Hohlwelle
ANSI B92-1a ausgestattet, mit der ein Hydraulikmotor
mit einer Welle 13T 718 SAE 16/32 und ein
Montageflansch SAE B mit 2 bzw. 4 Löchern direkt
befestigt werden können.

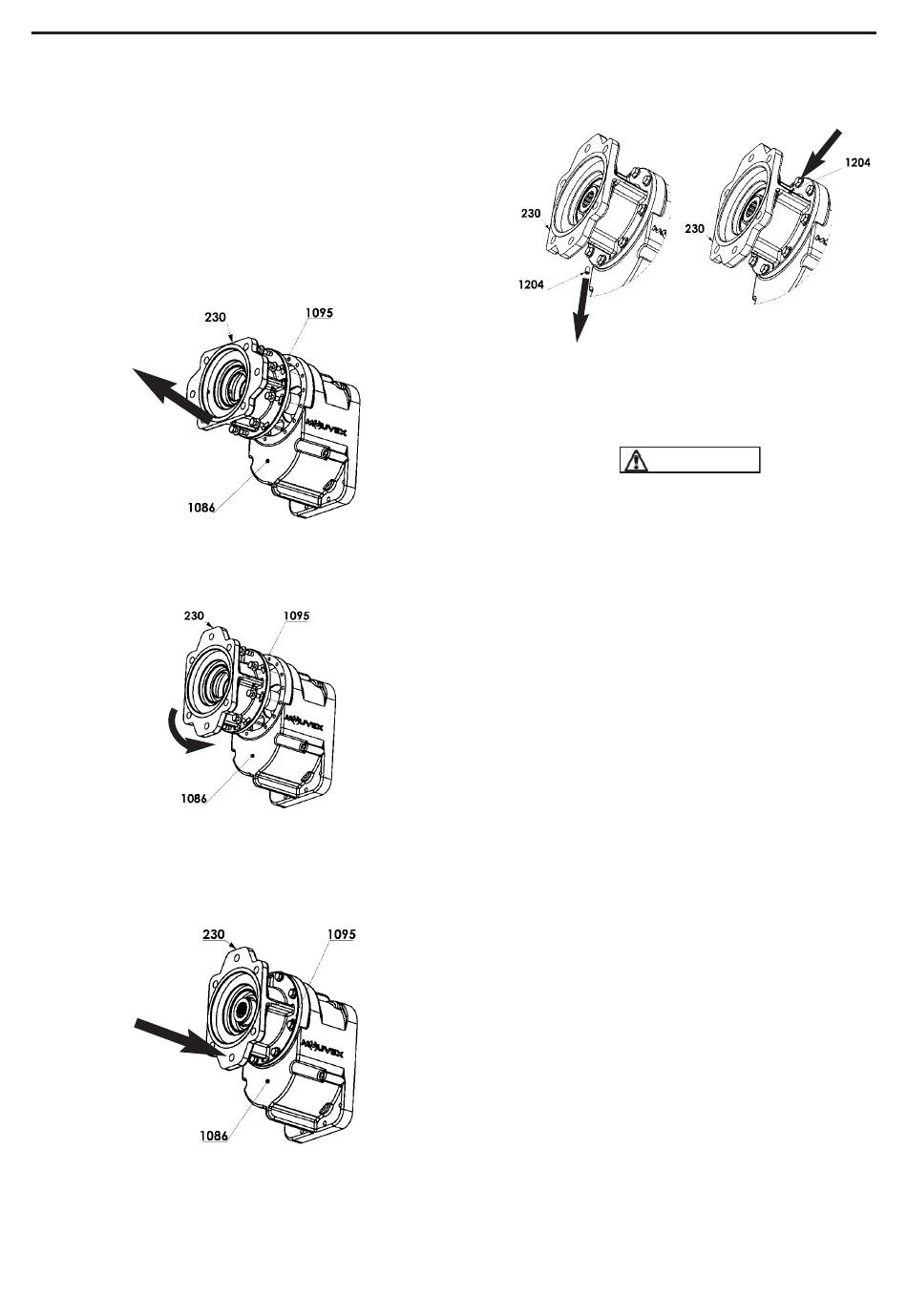

3.3.1 Einbau des Hydraulikmotors
Die Ausrichtung des Laternengetriebes 230 kann folgen-
dermaßen geändert werden :
• Die 8 Schrauben 1095 lösen und entfernen.
• Das Laternengetriebe 230 drehen, um die Langlöcher
in den Innengewindelöchern des Gehäuses 1086 auf
den Spielraum einzustellen und der gewünschten
Position möglichst nahe zu kommen.
• Sich vergewissern, dass sich mindestens eine der bei-
den Kranzleisten im unteren Teil des Laternengetriebes
230 befindet. Ansonsten um 180° drehen.
• Den Laternengetriebe 230 blockieren.
• Die 8 Schrauben 1095 wieder festziehen.
NT 1401-X00 06 23 B200 Flow Control g
3. INSTALLATION (For tsetzung)
• Den Schraubverschluss 1204 in die höchste Kranzleiste
des Laternengetriebes 230 setzen.
• Prüfen, ob die Drehrichtung des Motors und des
Kompressors stimmt.
• Die Motorwelle und die Hohlwelle 1091 schmieren,
um sie später besser ausbauen zu können.
Die Schrauben 1095 müssen :
• mit ihren federnden U-Scheiben, Sicherungsrasten
auf Schraubenkopfseite ausgestattet sein,
• mit Loctite
®
wertig gesichert sein,
• angezogen mit 13 Nm.
3.3.2 Einstellung der Antriebsgeschwindigkeit
Siehe § E
INSTELLUNG DER
*
14/23
ACHTUNG
* Schraubensicherung 243 oder gleich-
A
NTRIEBSGESCHWIN
®
Loctite
ist eine eingetragene Handelsmarke.
-
.
DIGKEIT
