WENN BEIM EINBAU DER KUPPLUNG EINE ZU GROSSE
KRAFT AUF DIE KOMPRESSORWELLE AUSGEÜBT WIRD,
KÖNNEN DIE LAGER UND INNENTEILE DES KOMPRESSORS
BESCHÄDIGT WERDEN.
2. Wenn ein Elektromotor als Antrieb verwendet werden
soll, so MUSS er unbedingt mit einem großzügig ausge-
legten Überlastschutz ausgerüstet sein, damit er bei
einem eventuellen Festfahren des Kompressors nicht
beschädigt wird.
3.5 Rohrleitungen
1. Die Rohrinnendurchmesser MÜSSEN mindestens
den Innendurchmesser des Ansaugs- bzw. des
Druckluftanschlusses des Kompressors haben.
SÄMTLICHE Rohrleitungen MÜSSEN so gelagert sein,
dass sie keinen Druck auf den Kompressor ausüben können.
2. Die Saugseite des Kompressors MUSS mit einem
großzügig ausgelegten Luftfilter ausgestattet sein, der
gegen Wasser, Spritzer von der Fahrbahn und sonsti-
ge Fremdkörper geschützt werden muss. Dieser Filter
ist bei MOUVEX erhältlich. Bei Verwendung eines
ungeeigneten Filters erlischt die Gewährleistung. Der
Kompressor wird mit einem Ansaugsatz geliefert, der
wie folgt zusammengesetzt werden muss :
Zusammensetzung des Bausatzes :
Zeichnung
Bezeichnung
152A
Warmeschrumpfbare
164
Schlauch
165-166
Schlauchschelle
884
Manschette
NT 208-A00 02 18 Enterprise g
3. EINBAU (For tsetzung)
HINWEIS :
164
884
152A
165-166
Stück
2
1
2
2XØ50

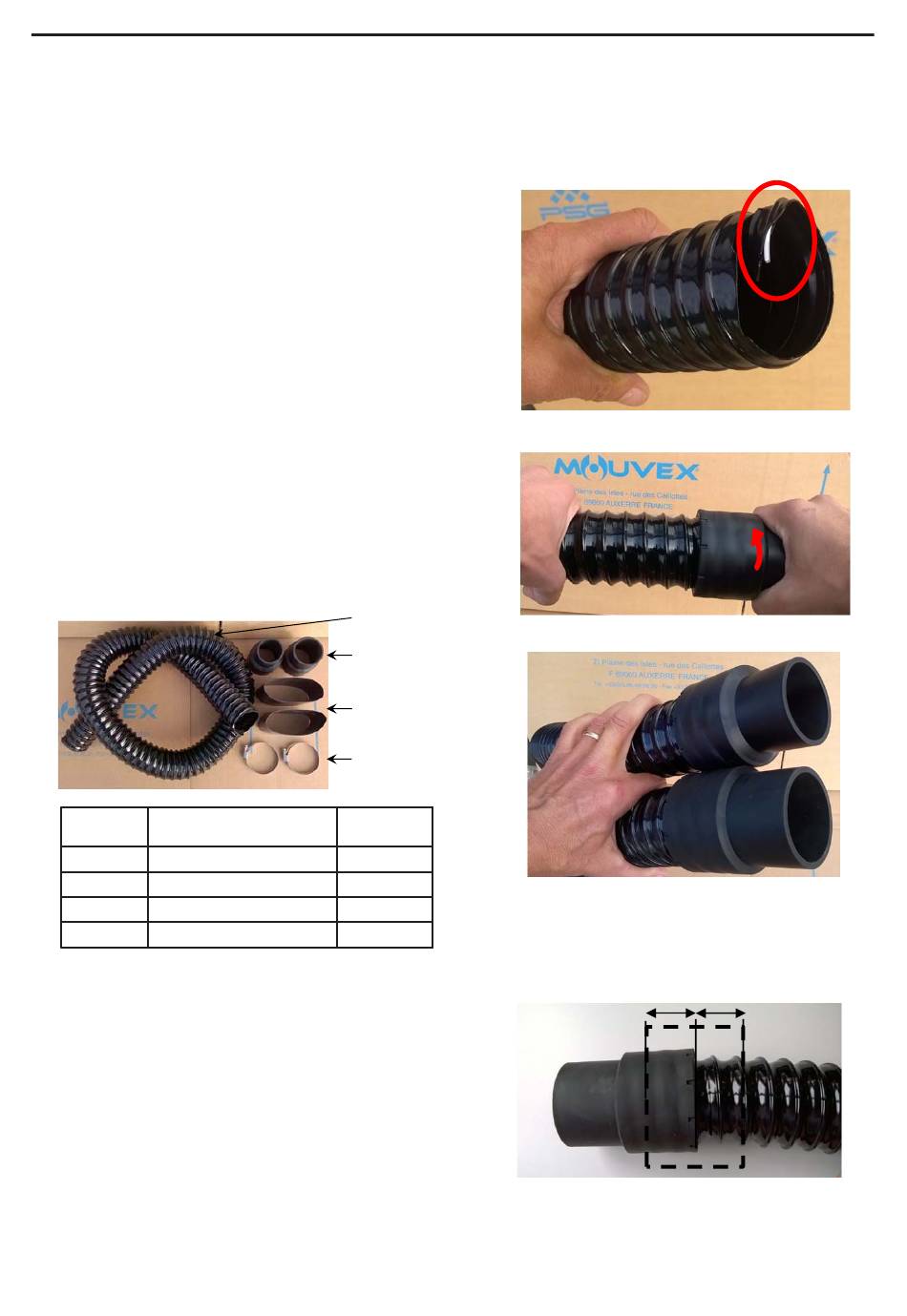

Montageverfahren :
• Den Schlauch auf die notwendige Länge zuschneiden.
• Das Ende des Metalldrahts nach innen biegen.
• Die Muffen an beiden Enden gut festschrauben.
• Ergebnis :
• Eine Wärmeschrumpfhülle über ein Ende ziehen und sie
am Muffenende zentrieren. Diese mit einer Heißluftpistole
progressiv aufschrumpfen. Bitte darauf achten, die
Heißluftpistole nicht auf den nicht bedeckten Schlauch
zu richten, Perforationsrisiko.
• Am anderen Ende identisch vorgehen.
• Um zu überprüfen, das Haus ist tadellos sauber, von
innen, und die Schutzkappen auf den Kompressor zu
entfernen. Überprüfen Sie, ob der Schlauch innen kom-
plett sauber ist und entfernen dann die Schutzkappen
vom Kompressor.
