2.3 Betriebsbereiche
Die Betriebsbereiche, in § T
ben, entsprechen den Bedingungen, die bei Montagen
und Gruppierungen der B200 einzuhalten sind, damit
die Garantie für dieses Material nicht verfällt.
Das MOUVEX Sicherheitsventil wurde konzipiert, um
einen eventuell überschüssigen Durchsatz abzuleiten.
Eine Geschwindigkeitsreduzierung ist daher nicht sinn-
voll da dadurch die Temperatur der Maschine erhöht.
Wir empfehlen, nur einen einzigen Betriebspunkt zu
parametrieren, welcher der maximalen Geschwindigkeit
des Kompressors entspricht. Dieser Betriebspunkt
(gegebenenfalls Bereich) muss unbedingt durch die
Motoreinstellung festgelegt werden, um jegliche
Verwendung außerhalb dieser Grenzen zu vermeiden.
Siehe § M
OTOREINSTELLUNG
MAXIMAL ZULÄSSIGE ZULÄSSIGE FÖRDERDRUCK
(siehe § T
D
ECHNISCHE
Die Einheit Klappe-Schutzventil (CRV) ist mit Eichwerten
2 bar, 2,3 bar und 2,5 bar verfügbar.
Es muss der entsprechende Wert, je nach Grenzwert
des Tanks, der Position der CRV und des Werts der
Druckverluste gewählt werden, damit der Höchstdruck
am Kompressor beherrscht wird.
B200 Flow Control 2 0 bar :
Aspiration Compresseur/Compressor suction 1 atm 20°C
Mesure débit selon/ Flow measurement : ISO 5162-2
Mesure bruit/ Noise measurement : 1m de la CRV; 1.5 m du compresseur/ 1 m from the CRV; 1.m from the compressor
200
180
160
140
120
100
80
60
40
20
0
0,00
0,50
NT 1401-X00 06 23 B200 Flow Control g
2. ALLGEMEINES (For tsetzung)
D
angege-
ECHNISCHE
ATEN
.
)
ATEN

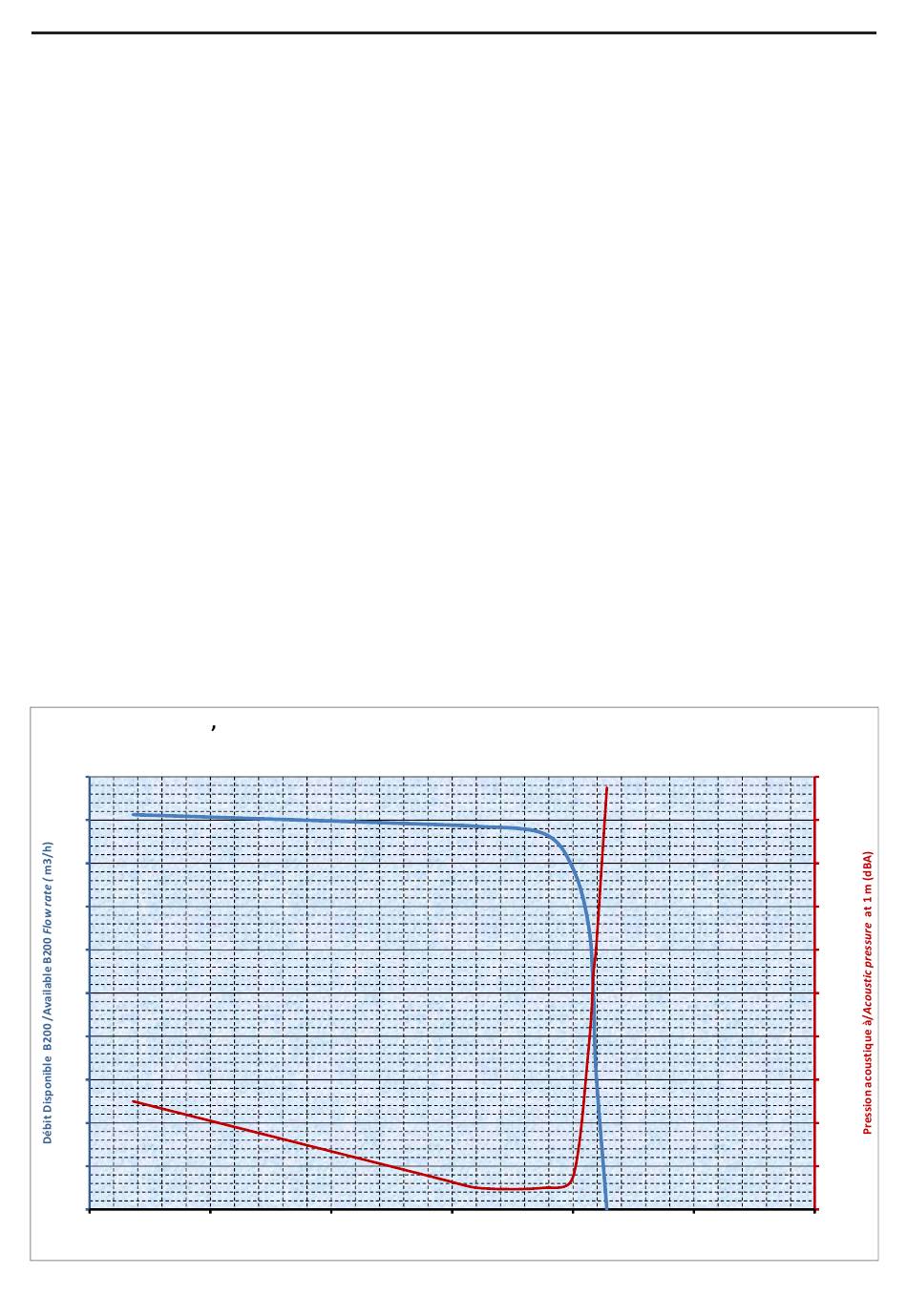

Débit et pression acoustique/Flow rate and acoustic pressure
1,00
Pression entrée CRV double/Double CRV inlet pressure (bar)
Die CRV wird von uns zusammengebaut und getestet.
Ihr Öffnungsdruck und der volle Durchsatz (geschlos-
senes Rücklaufventil) können je nach folgenden
Parametern leicht schwanken :
• Die dimensionale Dispersion in Verbindung mit den
Toleranzen der Bestandteile.
• Wenn die CRV kalt ist, bewirkt sie einen höheren
Druck in einer Größenordnung von 0,15 bar.
• Das Öffnen der Ventile führt natürlicherweise immer zu
einem Druckverlust, der Druck bei vollem Durchsatz ist
daher erhöht.
Folglich kann eine CRV mit Betriebstemperatur bei vol-
lem Durchsatz einen Druck erreichen, der in einer
Größenordnung von maximal 0,35 bar über ihrem
Eichwert liegt. Eine CRV 2,5 bar kann daher möglicher-
weise bei vollem Durchsatz 2,85 bar erreichen.
Der Betrieb bei geschlossenem Ventil (Umfülldurchsatz
null) ist daher nur zeitweilig genehmigt (weniger als 1
Minute), egal welche Art CRV verwendet wird. In diesem
Fall fließt der volle Durchsatz durch und führt zu einem
unnützen Druckanstieg. Dies bewirkt eine Überhitzung
des Kompressors und führt potentiell zu irreversiblen
Schäden, die nicht durch unsere Garantie gedeckt sind.
1,50
2,00
8/23
101,0
99,0
97,0
95,0
93,0
91,0
89,0
87,0
85,0
83,0
81,0
2,50
3,00
