Die passende Einstellung muss je nach Grenzwerten
der Anlage ausgewählt werden, wobei darauf geachtet
werden muss, das der zulässige Höchstdruck des
Kompressors von 2,5 Bar niemals überschritten wird.
Besonders ist darauf zu achten, dass Druckverluste zwi-
schen der Rückschlagklappe/ Schutzventil und dem
Kompressor berücksichtigt werden insbesondere wenn
ein Luftkühler und ein Schalldämpfer verwendet werden.
Es ist ausdrücklich verboten, am Teilstück der
Rohrleitung, welches den Kompressor mit dem
Anschluss des Verbindungsschlauches mit dem
Behälter verbindet ein Entlüftungsventil anzubringen,
um kein Risiko des Eindringens von Wasser in den
Kompressor zu schaffen.
Vergewissern Sie sich bitte, dass SÄMTLICHE
Elemente innerhalb der maximalen Druckgrenzen des
Systems arbeiten können, und dass alle Druckbehälter
durch SEPARATE Sicherheitsventile ordnungsgemäß
geschützt sind.
WARNUNG
Gefährlicher Druck kann
Körperverletzungen
oder Sachschäden
verursachen.
NT 1401-X00 06 23 B200 Flow Control g
3. INSTALLATION (For tsetzung)
WENN KEINE AUSREICHEND DIMEN-
SIONIERTEN ÜBERDRUCKVENTILE
EINGEBAUT WERDEN, KANN ES ZU
MATERIELLEN SCHÄDEN ODER VER-
LETZUNGEN
MIT
EVENTUELLER
TODESFOLGE KOMMEN.

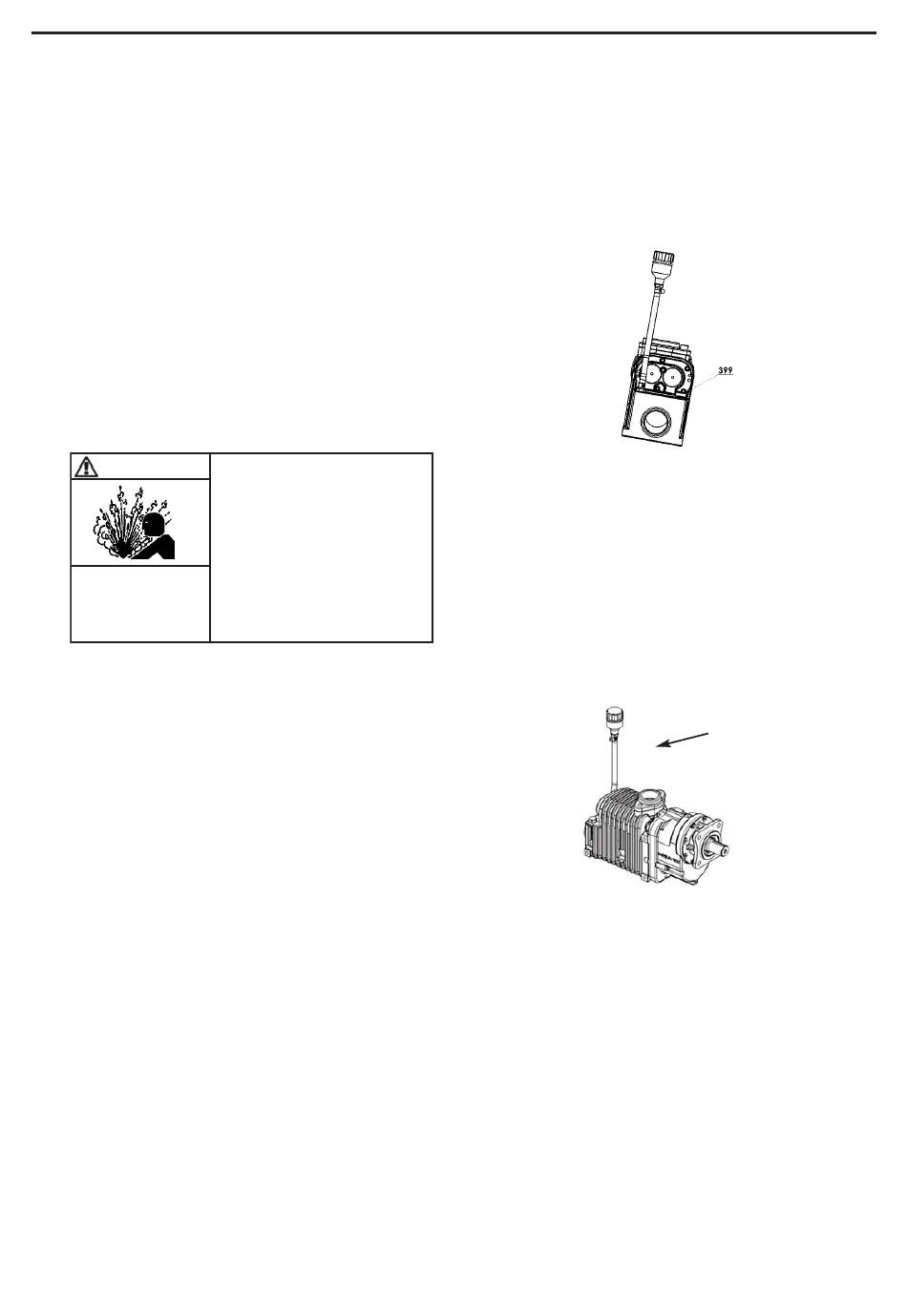

3.4.3 Ölventil
Der Kompressor B200 ist mit Ölventil ausgestattet,
welches zur Vereinfachung des Einbaus auf einen
Schlauch montiert ist.
Wenn der Kompressor geneigt ist, muss das Ventil in die
höchste Innengewindebohrung gesetzt werden. Die
Position des Ölmessstabs 399 und des Ventils bei Bedarf
umkehren.
Den Ventilstöpsel an einer freien Zone anbringen, um
eine eventuelle Ölkondensbildung zu vermeiden.
Beim Einbau des Ventils darauf achten, dass der
Schlauch nicht gequetscht wird und eventuell entstehen-
der Ölnebel entweichen kann.
Der flexible Schlauch darf keinesfalls gekürzt werden, er
muss zwingend in seiner ursprüngliche Länge ansteigend
eingebaut werden.
Das Ventil muss über dem Kompressor eingebaut werden ;
nach Möglichkeit sollte eine kontinuierliche Steigung
zwischen dem Anschlussschlauch und dem Ventil vor-
gesehen werden.
17/23
}
Ölventil
