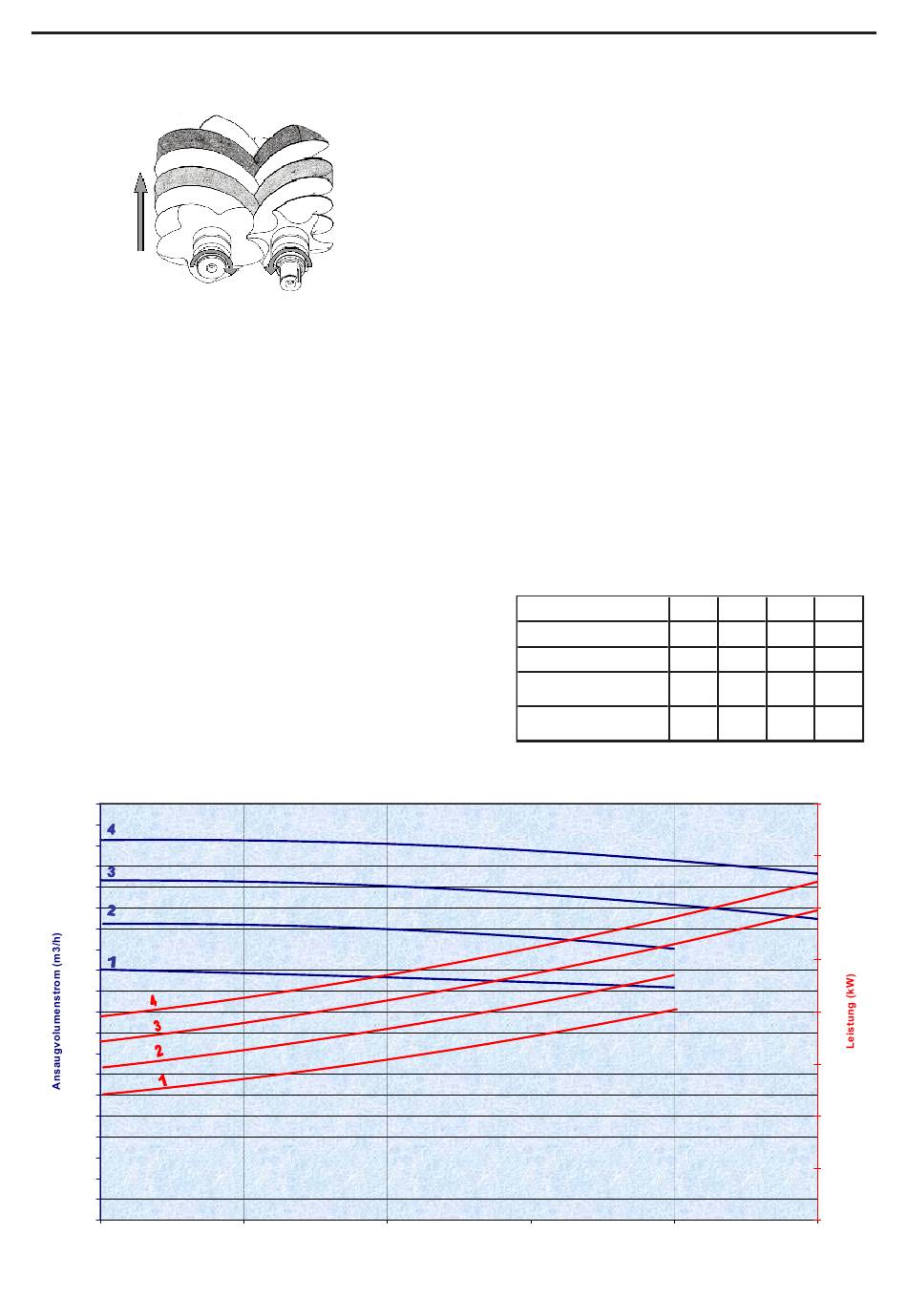

2.1 Funktionsprinzip
Die Antriebsspindel und die Nebenspindel greifen inei-
nander ein und drehen sich gegeneinander im Gehäuse,
welches die Ansaug- und Förderöffnungen besitzt.
Wenn die Pumpe in Drehung versetzt wird, erhält man
zwischen den Spindelgängen und den Spindelrillen eine
Vergrößerung des Volumens auf der unteren Seite, das
ist die Ansaugung, und eine Verkleinerung des Volumens
auf der oberen Seite, das ist die Kompression.
Auf der Seite des Druckstutzenserfolgt die Synchronisierung
der Antriebsspindelmitder Nebenspindel mit zwei
Zahnrädern. Somit gibt es keinen Kontakt zwischen den
Spindeln. Die geförderte Luft hat kein einziges, einer
Reibung ausgesetzten Teiles berührt, die Luft ist daher
sauber und frei von jeglichen Teilchen.
Auf der Seite der Antriebswelle treibt ein Übersetzungs-
getriebe, in Drehrichtung der Eingangswelle, die
Antriebsspindel oder die Nebenspindel an .
Die Zahnräder und die Wälzlager werden mit einer
Ölschmierung geschmiert.
Auf der dem Antrieb gegenüber liegenden Seite sind die
Wälzlager auf Lebensdauer geschmiert.
Ansaugseite : 1 atm , 20°C Drehzahlmessung von : ISO 5167-2
200
190
180
170
160
150
140
130
120
110
100
90
80
70
60
50
40
30
20
10
0
0
NT 1401-X00 06 23 B200 Flow Control g
2. ALLGEMEINES
Kompressor Daten :
0,5
1
Förderdruck (bar)
Die Abdichtung zwischen den geschmierten Teilen und
der Verdichtungsstufe erfolgt mit Labyrinthdichtungen.
Diese Dichtungsringe berühren nicht die Welle und
unterliegen somit keinem Verschleiß.
Von seiner Technologie her ist die Kompressor B200 ein
robustes Gerät mit einer beachtlichen Lebensdauer.
Die B200 Kompressoren erfordern nur wenig Wartung-
sarbeiten, was die Standzeit der Fahrzeuge verringert.
Die Antriebsdrehzahlen die B200, Ausführung 12R (1200
U/min) oder 10L (1000 U/min) wurden so festgelegt, daß
er direkt über eine Kardanwelle oder eine Zapfwelle
angetrieben werden kann. Die B200 Kompressoren wer-
den in Fahrzeugrahmen montiert. Das stellt einen Vorteil
dar, man hat eine gewichtssparende Installation, und
dadurch wird auch Platz auf der Fahrzeugseite frei, der
für anderes Zubehör verwendet werden kann.
2.2 Technische Daten
Die Betriebsdaten entsprechen den Bedingungen, die
für B200 Kompressoren einzuhalten sind, damit die
Garantie für dieses Material nicht verfällt.
Die Betriebsmerkmale der B200 Kompressoren werden
hinweisend in den Betriebsbedingungen aufgeführt :
Umgebungstemperatur von 20°C, Luftdruck 1013 bar.
B200
12R
(U/min)
10L
(U/min)
Maximaler Förderdruck
(bar)
Maximale Temperatur
an der Ansaugseite (°C)
1,5
7/23
Drehzahl :
1
2
3
840
960 1080 1200
700
800
900 1000
2
2
2,5
40
40
40
2
2,5
4
2,5
40
16
14
12
10
8
6
4
2
0
