Produktbeschreibung; Auf Einen Blick - testo 6681 Bedienungsanleitung

1.2 Produktbeschreibung

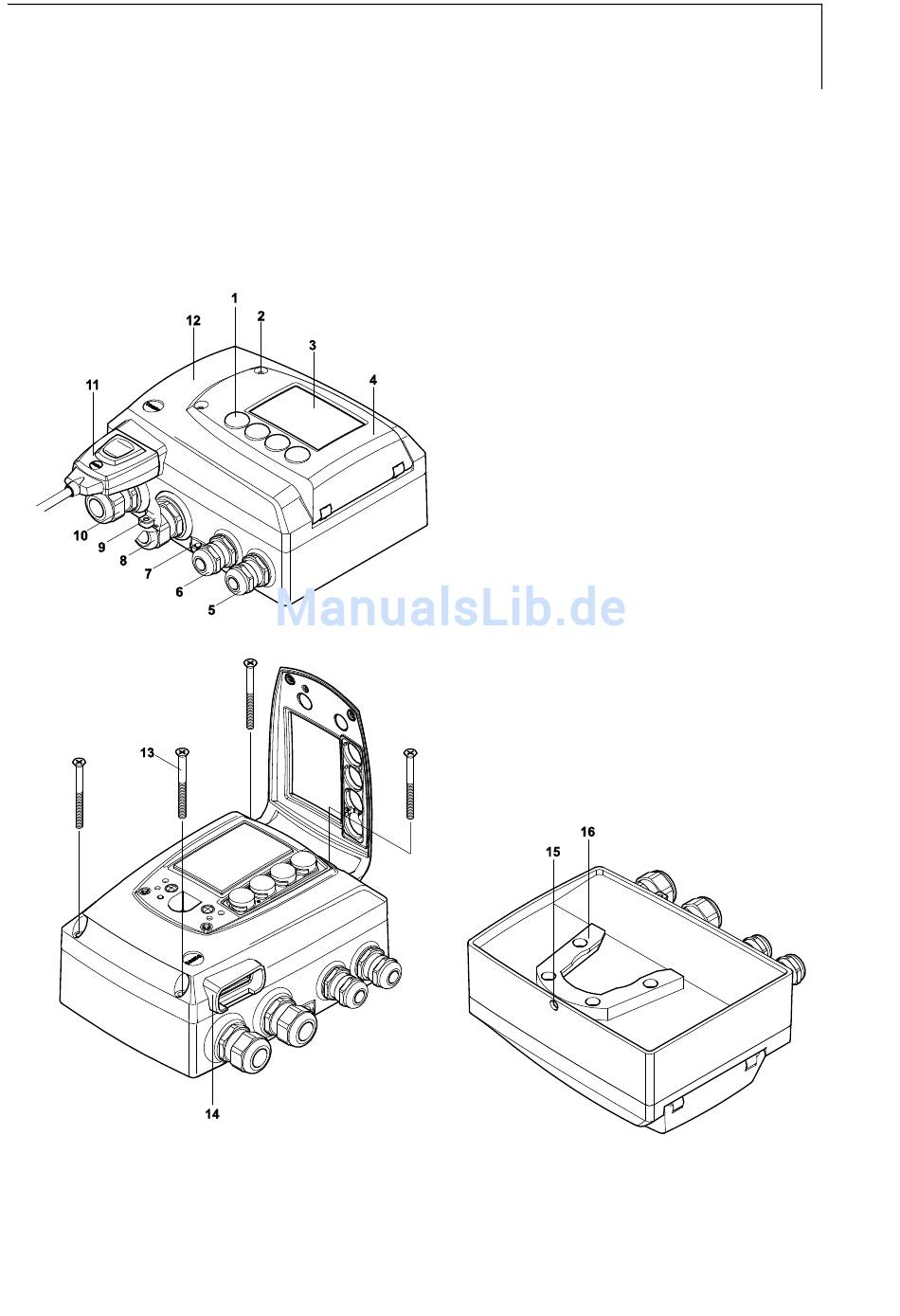

1.2.1 Auf einen Blick

13 Gehäuseschrauben
14 Buchse für Fühlerstecker
testo 6681
- 1.2 Produktbeschreibung 9
1 Tasten (nur mit optionalem
Display)
2 Verschraubung Serviceklappe
(selbstsichernd, 2x)
3 Display (optional)
4 Serviceklappe
5 Verschraubung* M 16 x 1,5, z. B.
Analogausgänge
6 Verschraubung* M 16 x 1,5, z. B.
Spannungsversorgung
7 Erdungs-/PE-Anschluss
8 Verschraubung* M 20 x 1,5, z. B.
Relais R 3 und R 4
9 Öse für Messstellenschild
10 Verschraubung* M 20 x 1,5, z. B.
Relais R 1 und R 2
11 Fühlerstecker (testo 6610)
12 Gehäuseoberteil
* alternativ sind NPT-Kabelver-
schraubungen oder M-Steck-
verbindungen lieferbar
15 Bohrung zur Befestigung an
Rückwandhalterung
(Schraube M3 x 6)
16 Kunststoffbügel zur
Rückwandmontage
