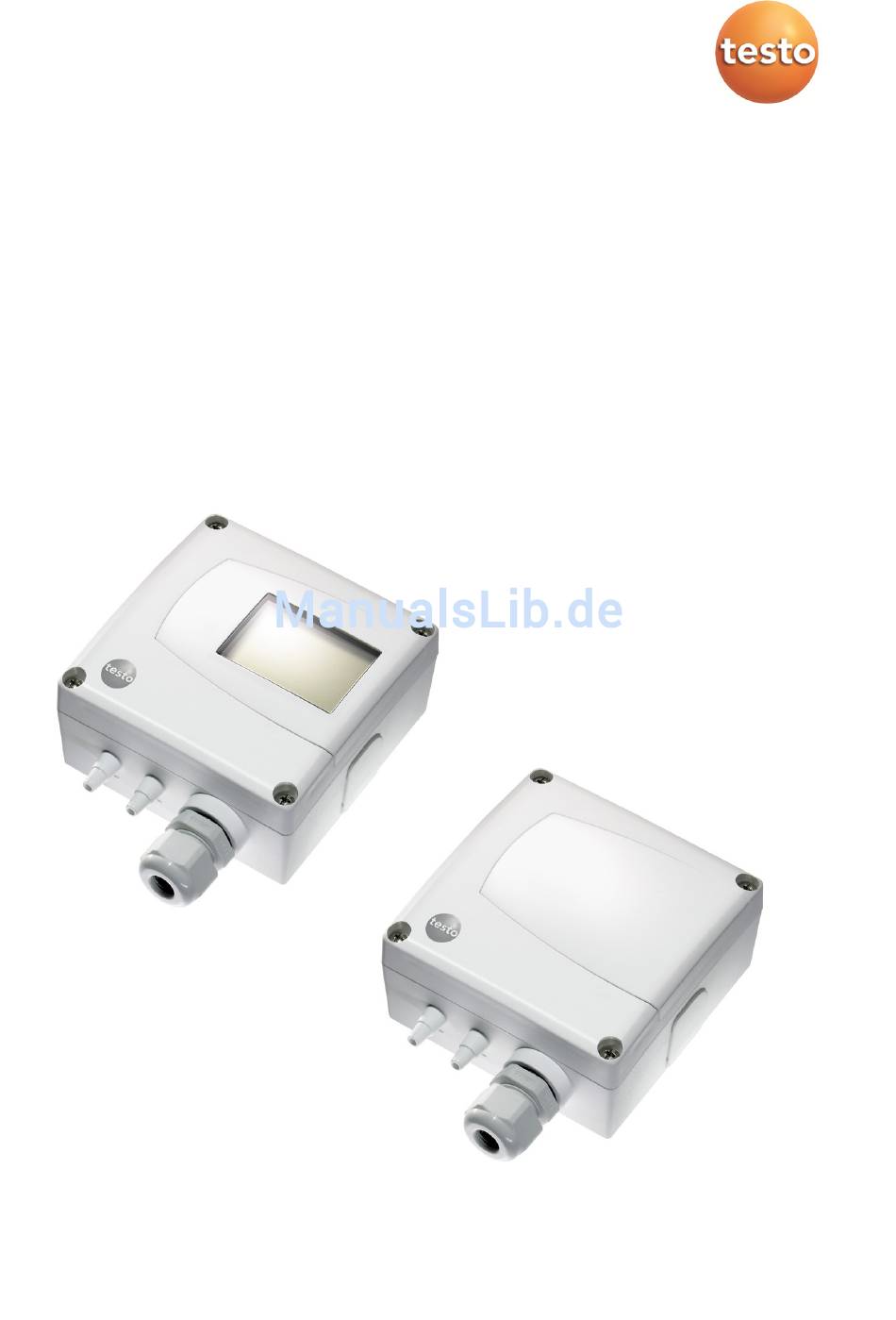

- Seite 1 6321 · Messumformer Differenzdruck P2A-Software · Parametrier-, Abgleich- und Analysesoftware Bedienungsanleitung...
-
Seite 3: Sicherheit Und Umwelt
Halten Sie sich dabei an die vorgegebenen Hand- lungsschritte. Verwenden Sie nur Original-Ersatzteile von Testo. Darüber hinausgehende Arbeiten dürfen nur von autorisiertem Fachpersonal ausgeführt werden. Andernfalls übernimmt Testo keine Verantwortung für die ordnungsgemäße Funktion des Geräts nach der Instandsetzung und für die Gültigkeit von Zulassungen. Umwelt schützen >... -
Seite 4: Zu Diesem Dokument
2 Zu diesem Dokument (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. Zu diesem Dokument Verwendung > Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Beachten Sie besonders die Sicherheits- und Warnhinweise, um Verletzungen und Produktschäden... -
Seite 5: Inhaltsverzeichnis
3 Inhalt Inhalt Sicherheit und Umwelt ................3 Zu diesem Dokument ................4 Inhalt ......................5 Messumformer ..................7 4.1. Leistungsbeschreibung ..............7 4.1.1. Funktionen und Verwendung ................7 4.1.2. Lieferumfang ....................7 4.1.3. Abmessungen ....................7 4.1.4. Technische Daten .................... 7 4.2. - Seite 6 Messumformer abgleichen ................30 5.3.4.1. n-Punkt-Abgleich ................30 5.3.4.2. Analogausgang abgleichen ............. 32 5.3.5. Messumformer-Historie ................. 33 Tipps und Hilfe ..................36 6.1. Fragen und Antworten ..............36 6.2. Zubehör und Ersatzteile ..............36 6.2.1. Bestelloptionen Messumformer testo 6321 (0555 6321) ........ 37...
-
Seite 7: Messumformer
4 Messumformer Messumformer 4.1. Leistungsbeschreibung 4.1.1. Funktionen und Verwendung Der Messumformer testo 6321 eignet sich u. a. für folgende Einsatzbereiche: • Klima- und Lüftungstechnik ◦ Überwachung von Lüftungs- und Filteranlagen ◦ Überwachung von Ventilatoren ◦ Überwachung von Abluftvolumenströmen 4.1.2. Lieferumfang Zum Lieferumfang des Messumformers testo 6321 gehören:... -
Seite 8: Messbereich Je Auflösung Nach Bestellter Ausführung
4 Messumformer Genauigkeit Angaben gelten nur, wenn der positive Druck am positiven Druckanschluss anliegt. • 1,2% vom Messbereich, zusätzlich ±0,3 Pa Grundfehler • =0,05% vom Messbereich pro Kelvin Abweichung K Steigungsdrift von Nenntemperatur 22°C • =0% (durch automatische Nullung) K Nullungsdrift Messbereich, Auflösung und Überlast Messbereich je Auflösung... - Seite 9 1 hPa 2500 hPa Bei Auslieferung und nach einem Werksreset werden die Messwerte in der Einheit im Display angezeigt, die über die KMAT-Option Fxx bestellt wurde, siehe Bestelloptionen Messumformer testo 6321 (0555 6321) Seite 37. Messtakt • Nullungszyklus • werksseitig auf 1 min eingestellt Schnittstelle •...
- Seite 10 4 Messumformer Maximale Last • 10 kΩ (Spannungsausgang) Analogausgang • 0 ... 1 V ± 2,5 mV (4-Draht) oder • 0 ... 5 V ± 12,5 mV (4-Draht) oder • 0 ... 10 V ± 25 mV (4-Draht) oder • 4 ...
-
Seite 11: Produktbeschreibung
Dichtstopfen eingefügt sind Richtlinien, Normen und Prüfungen • EG-Richtlinie: 2014/30/EU Garantie • Dauer: 2 Jahre • Garantiebedingungen: siehe Internetseite www.testo.com/warranty 4.2. Produktbeschreibung 4.2.1. Auf einen Blick 1 Display für Messwertanzeige (optional, nicht nachrüstbar) 2 Serviceschnittstelle (Mini-DIN- Anschlussbuchse) 3 Wandhalterung (Rückseite) - Seite 12 4 Messumformer ◦ bei Auslieferung, wenn keine Angaben im Bestell-Code angegeben sind ◦ nach Wechseln der Einheit wird der im Gerät hinterlegte Messbereich standardmäßig eingesetzt. Auch im spannungslosem Zustand behält der Messumformer seine Skalierungen bei. Messbereich, siehe Tabelle (unten). 3 Die maximalen Einstellungen für die manuelle Skalierung ◦...
-
Seite 13: Inbetriebnahme
4 Messumformer 4.3. Inbetriebnahme 4.3.1. Gerät montieren 4.3.1.1. Wandmontage Rückwandhalterung anbringen 1. Sicherungsschraube (siehe Pos. (4) Zeichnung unten) entfernen und Rückwandhalterung vom Kunststoffbügel (siehe Pos. (2) Zeichnung unten) abziehen. 2. Rückwandhalterung an die Montageposition halten und die drei Bohrlöcher markieren. 3. -
Seite 14: Gerät Verdrahten
4 Messumformer Gerät an Rückwandhalterung befestigen 1. Kunststoffbügel (2) an der Geräterückseite bis zum Einrasten auf die Rückwandhalterung aufschieben (siehe Pfeile). 2. Schraube (4) durch Bohrung (3) stecken und mit Rückwand- halterung verschrauben. 4.3.2. Gerät verdrahten WARNUNG Elektrische Spannung! > Achten Sie beim Verlegen der Kabel auf eine räumliche Trennung von Signalleitung und störenden Fremdleitungen. - Seite 15 4 Messumformer ACHTUNG Beschädigung elektronischer Bauteile! > Die Klemmleiste kann zur Verschraubung der Kabelenden von der Platine abgezogen werden. Achten Sie nach der Verdrahtung darauf, die Klemmleiste wie vormontiert vollständig auf die Kontaktstifte aufzustecken. Lassen Sie den Messumformer nur in spannungslosem Zustand von autorisiertem Fachpersonal verdrahten und anschließen.
-
Seite 16: 4- Draht-Technik
4 Messumformer 4.3.2.1. 4- Draht-Technik Spannungsausgang (4-Draht, 0...1 V / 0...5 V / 0...10 V) / Stromausgang (4-Draht, 4...20 mA): U=20...30 V DC/AC 4.3.2.2. 3-Leiter-Technik Alle Masseanschlüsse sind miteinander verbunden (=ein gemeinsamer Masseanschluss). VORSICHT Zerstörung des Geräts bei falscher Polung! >... -
Seite 17: Namur Fehlerbedingungen
Wird ein Testo-Messumformer nachgekauft (ist also jünger als die vorhandene P2A Software Version), ist ein Software Update nötig. • Das kostenlose Upgrade finden sie auf der testo Homepage www.testo.com unter den produktspezifischen Downloads. Der Kauf der Software ist also nur einmal erforderlich, auch für Besitzer mehrerer Testo-Messumformer. -
Seite 18: Systemvoraussetzungen
5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Gerätedatei Die Parameter eines bestimmten Messumformers sind in dessen so genannter Gerätedatei hinterlegt. Über diese Datei können die Parameter bearbeitet und das Gerät getestet und abgeglichen werden. Gerätedateien enthalten neben den Parameterdaten auch die jeweiligen Historien, d. -
Seite 19: Lieferumfang
USB-Treiber installieren Zur Installation des USB-Treibers lesen Sie bitte die separate Dokumentation, die der USB-Treiber-CD beiliegt. 5.2.1.3. P2A-Software-Upgrade 1. Das P2A-Software-Upgrade finden sie auf der testo Webseite www.testo.com unter den produktspezifischen Downloads. P2A-Software-Upgrade herunterladen und abspeichern. 2. Datei P2A upgrade.exe starten. -
Seite 20: Software Starten
® ® ® Windows 2000 SP4, Windows XP oder Windows Vista > Auf [Start] > Alle Programme > Testo > P2A-Software klicken (Doppelklick linke Maustaste). ® Windows > Auf [Start] > Alle Programme > Testo > P2A-Software klicken (Doppelklick linke Maustaste). -
Seite 21: Software Verwenden
5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 5.3. Software verwenden 5.3.1. Bedienoberfläche 1 Menüleiste: Menü Befehl Erklärung Zeigt den Windows-Dialog zum Datei Öffnen Suchen und Öffnen von Dateien Speichern unter Speichert die Parameter einer Geräte- oder Parameterdatei unter einem neuen Namen. Bearbeiten Kopieren Kopiert die Parameter der... - Seite 22 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Menü Befehl Erklärung Über Servicedaten anzeigen Service wird eine Textdatei mit den wichtigsten Informationen zum Computer und zur Software geöffnet. Info Zeigt die Versionsnummer der P2A-Software an. 2 Symbolleiste: Zeigt die Windows-konformen Symbole zur Bearbeitung an.
-
Seite 23: Geräte-/Parameterdatei Bearbeiten
5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) [Messumformer analysieren/testen] siehe Messumformer analysieren / testen Seite 27. [Messumformer abgleichen] siehe Messumformer abgleichen Seite 30. [Messumformer-Historie] siehe Messumformer-Historie Seite 33. 5 Datei-Information: Status Im Fenster wird angezeigt Eine Gerätedatei ist Typ, Seriennummer, Firmware-Version des ausgewählt Geräts. - Seite 24 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Einheit / Analog- Einheit: 0…1V / 5V / 10V oder 4…20 mA. ausgang (Grafik) Vertikal: Aktuelle Variante des Analogaus- gangs (nicht veränderbar). Horizontal: Min/max. Skalen-Endpunkte der gewählten Einheit. Kurve dreht sich entsprechend dem einge- gebenen Wert bei Skalen-Minimum bzw.
-
Seite 25: Neue Gerätedatei Erzeugen
Aus einer Gerätedatei werden nur die Parameter gespeichert, die Historien-Daten werden nicht übernommen. Standardmäßig wird der ursprüngliche Name (Gerätetyp, Seriennummer) mit dem aktuellen Datum / Uhrzeit vorgeschlagen, z. B. "testo 6321 01234578 061120 1403.cfp". Bei einer Standard-Installation werden die Dateien im Pfad "C:\Dokumente und Einstellungen\All Users\Gemeinsame Dokumente\P2A Software"... -
Seite 26: Parameterdatei Öffnen
5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 5.3.2.4. Parameterdatei öffnen Alle im Standard-Verzeichnispfad abgelegten Parameterdateien werden beim Starten der Software automatisch in der Datei-Liste angezeigt. Sie können auch Parameterdateien öffnen, die in anderen Verzeichnissen abgelegt sind. 1. In der Menüleiste auf Datei >... -
Seite 27: Messumformer Analysieren / Testen
5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 5.3.3. Messumformer analysieren / testen In diesem Bereich können Sie die Ausgänge des angeschlossenen Geräts testen, die Grenzwerte ablesen und die Parameter auf die Werkseinstellung zurücksetzen. Die Funktion steht nur für Gerätedateien zur Verfügung. 5.3.3.1. -
Seite 28: Analogausgang Testen
5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 5.3.3.3. Analogausgang testen ✓ Die gewünschte Gerätedatei ist markiert. 1. Auf [Messumformer analysieren/testen] klicken. Der Dialog Eigenschaften von <Gerätetyp> <Seriennummer> wird mit dem Register Messumformer analysieren/testen geöffnet. 2. Kanal markieren und Werte testen. Feld/Schaltfläche Erklärung Messumformer-Test Überprüfung der Analogausgänge... -
Seite 29: Min-/Max-Werte Anzeigen
5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld/Schaltfläche Erklärung [Aktivieren] Bei Klicken wird der eingetragene Vorgabewert an den Analogausgang weitergegeben. Der aktuelle Messwert wird eingefroren. Eine Warnung weist darauf hin, dass bei bestehender Verkabelung der Wert auf das angeschlossene Geräte übertragen wird. Überprüfen Sie nun den Analog- ausgang mit Hilfe eines präzisen Multimeters. -
Seite 30: Messumformer Abgleichen
5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld/Schaltfläche Erklärung Kanal Kanal 1 min / max. Wert Min. bzw. max. Wert, 1 Dezimalstelle. Einheit Einheit/Analogausgang gewählte Einheit. Min/Max Werte zurücksetzen. 4. Auf [Min/Max Werte zurücksetzen] klicken. 5. Kontrollabfrage bestätigen, um das Zurücksetzen durchzuführen. - Seite 31 Verwendung eines präzisen Druck- gebers erreicht, der 5x genauer sein sollte als der Messumformer. ✓ Ein präziser Druckgeber (5x genauer als der Messumformer, z. B. Präzisionsdruckgeber DPC von Testo industrial services) steht zur Verfügung. 1. Positiven Ausgang des Druckgebers (3) mit positivem Druck-...
-
Seite 32: Analogausgang Abgleichen
Wertes. Der n-Punkt-Abgleich muss immer vollständig und zeitnah an allen ausgewählten Abgleichpunkten durchgeführt werden. 9. Verbindungen zwischen Druckgeber und Druckanschlüssen des testo 6321 lösen. 5.3.4.2. Analogausgang abgleichen 1. Präzisions-Multimeter anschließen (siehe Gerät verdrahten Seite 14). 2. Gerätedatei des angeschlossenen Geräts markieren. -
Seite 33: Messumformer-Historie
5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Vorgabewert Analogausgangswert des letzten durchge- führten Abgleichs wird auf den Ausgang gegeben. Werte des Werksabgleichs: • Unterer Abgleichpunkt: ca. 10% des max. Wertes • Mittlerer Abgleichpunkt: ca. 50% des max. Wertes • Oberer Abgleichpunkt: ca. - Seite 34 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) angezeigt werden. 1. Gerätedatei des angeschlossenen Geräts markieren. 2. Auf Schaltfläche [Messumformer-Historie] klicken. Der Dialog Eigenschaften von <Gerätetyp> <Seriennummer> wird mit dem Register Messumformer- Historie geöffnet. 3. Zum Wechseln der Anzeige auf den gewünschten Eintrag der Liste klicken.
- Seite 35 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Abgleich-Historien Auswahl: n-Punkt-Abgleiche Analog- Abgleiche. Betriebsstunden / Betriebsstunde /Zeitstempel zu der die Datum / Uhrzeit Änderung am Gerät durchgeführt wurde. Name, mit dem der Benutzer im Betriebs- Benutzer system angemeldet ist. Kanal Analog-Abgleich: Kanal 1.
-
Seite 36: Tipps Und Hilfe
Wann stellt sich ein stabiler Nach ca. 20 Sekunden aktueller Messwert ein? Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten siehe Rückseite dieses Dokuments oder Internetseite www.testo.com/service-contact 6.2. Zubehör und Ersatzteile Beschreibung Artikel-Nr. -
Seite 37: Bestelloptionen Messumformer Testo 6321 (0555 6321)
6 Tipps und Hilfe Eine vollständige Liste aller Zubehör- und Ersatzteile finden Sie in den Produktkatalogen und -broschüren oder im Internet unter: www.testo.com 6.2.1. Bestelloptionen Messumformer testo 6321 (0555 6321) Bestell-Code Eigenschaft Axx Messbereich 0…100 Pa 0…10 hPa 0...20 hPa 0…50 hPa... - Seite 38 6 Tipps und Hilfe Bestell-Code Eigenschaft Exx Gehäusefarbe und Logo graues Gehäuse, farbiges Testo-Logo weißes Gehäuse, ohne Testo-Logo weißes Gehäuse, schwarzweißes Testo- Logo Fxx Differenzdruck- einheit Pa / min / max hPa / min / max kPa / min / max...
- Seite 40 0970 6321 de 03...
