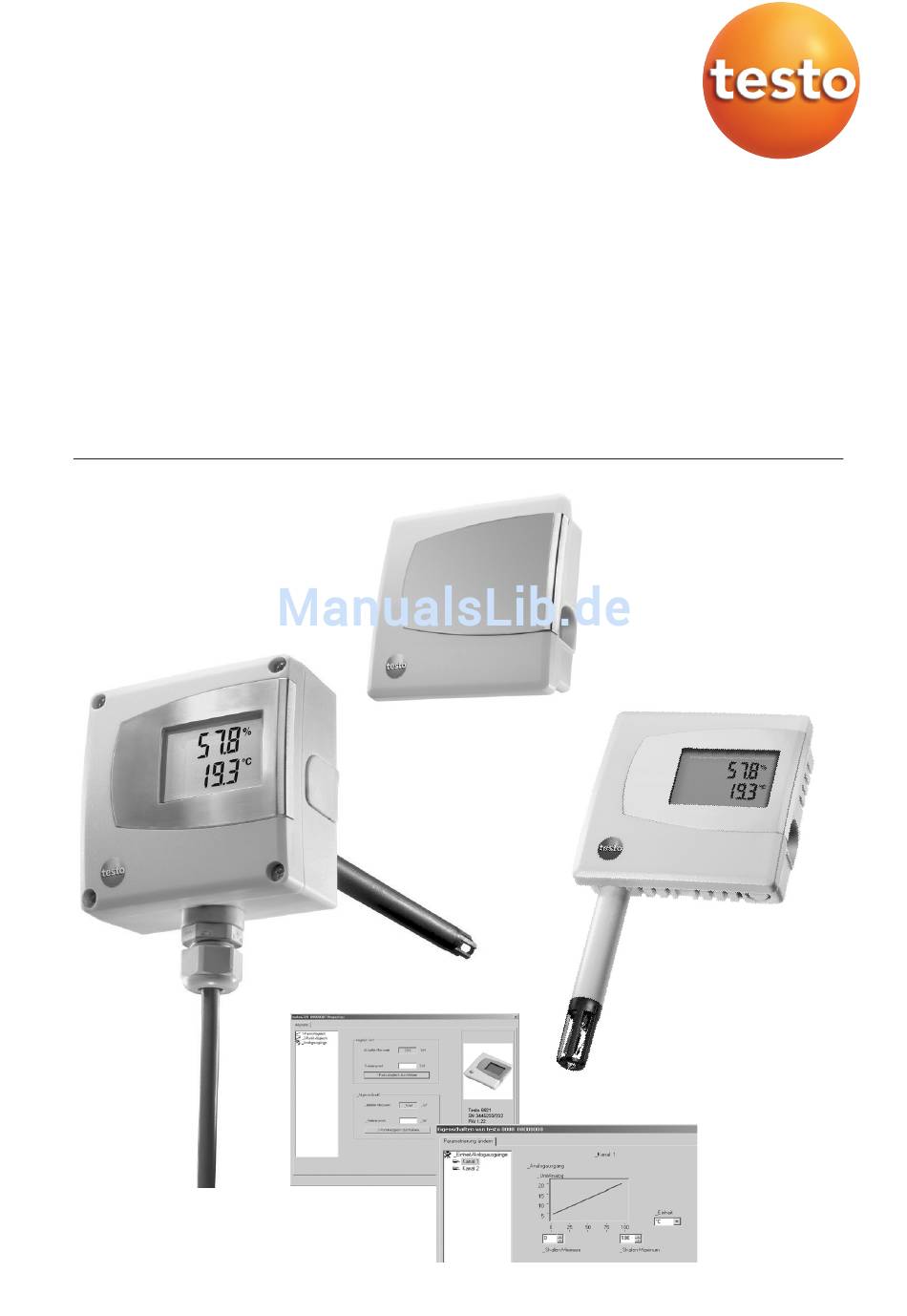

- Seite 1 6621 Klima-Messumformer für relative Feuchte und Temperatur P2A-Software für testo 6621 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhalt 3 Inhalt Inhalt ......................3 Sicherheit und Umwelt ................4 Teil 1: testo 6621 Leistungsbeschreibung ................5 Produktbeschreibung ................10 Inbetriebnahme ..................12 Gerät montieren ......................12 Gerät verdrahten ......................14 Gerät parametrieren / abgleichen / analysieren ..............17 Produkt instand halten ................17 Tipps und Hilfe ..................18 Teil 2: testo P2A-Software Leistungsbeschreibung ................19... -
Seite 4: Sicherheit Und Umwelt
Nur Wartungs- und Instandhaltungsarbeiten durchführen, die in der Doku - mentation beschrieben sind. Dabei die vor gegebenen Handlungs schritte einhalten. Nur Original-Ersatzteile von Testo ver wenden. Umwelt schützen Produkt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für eine umwelt schonende Entsorgung. -
Seite 5: Teil 1: Testo 6621
TESTO Leistungsbeschreibung Funktionen und Verwendung Das testo 6621 ist ein Messumformer für relative Feuchte und Temperatur. Bei der Variante (siehe Geräteschild) A01 (Wand/Spannungsausgang) befinden sich die Sensoren im Gehäuse, bei der Variante A02 (Kanal), sowie Variante A03 (Wand/Stromausgang) befinden sich die Sensoren in einem fest angeschlos - senen Fühlerrohr. -
Seite 6: Bestellübersicht
· Kanalvariante mit 0 ... 10 V-Ausgängen, mit Display, Gehäuse reinweiß ohne Testo-Logo, %rF, °C, offene Kunststoffkappe 0555 6621 / A02 / B04 / C01 / E02 / F01 / G02 / M05 · Wandvariante mit 0 ... 5 V-Ausgängen, ohne Display, Gehäusefarbe hellgrau, %rF, °F... -
Seite 7: Technische Daten
· Feuchte: 0...100%rF (>90%rF nur kurzzeitig) · Material: ABS · Temperatur 6621-A01/A03: 0...+60°C / 32...140°F, · Abmessungen 6621-A01/A03: 81 x 81 x 26 mm, Temperatur 6621-A02: -20...+70°C / -4...+158°F Sonde A03 siehe Zeichnung Abmessungen 6621-A02: 81 x 81 x 42 mm, Sonde... - Seite 8 6621 - Leistungsbeschreibung Abmessungen testo 6621-A01 (Wand): 77,5 testo 6601-A03 (Wand/Stromvariante):...
- Seite 9 6621 - Produktbeschreibung 9 testo 6621-A02 (Kanal): A = Länge der verwendeten Sensorschutzkappe Sensorschutzkappe Bestellcode Länge A in mm Edelstahl-Sinterfilter M 01 Drahtgewebefilter M 02 40.3 PTFE-Sinterfilter M 03 Schutzkappe aus Metall (offen) M 04 Schutzkappe aus Kunststoff (offen) M 05 Filterauswahl in Abhängigkeit der Partikelbelastung:...
-
Seite 10: Produktbeschreibung
6621 - Inbetriebnahme Produktbeschreibung Auf einen Blick: testo 6621-A01 (Wand/Spannungsvariante) Gehäuseoberteil, Display (Option, nicht nachrüstbar) für Messwert-Anzeige: 1. Zeile Relative Feuchte (Kanal 1), 2. Zeile Temperatur (Kanal 2). Mini-DIN-Anschlussbuchse. Öffnung für Kabeldurchführung von unten, Sollbruchstelle in Gehäusewand Auf einen Blick: testo 6621-A03 (Wand/Stromvariante) Gehäuseoberteil, Display (Option, nicht... -
Seite 11: Auf Einen Blick: Testo 6621-A02 (Kanal)
6621 - Inbetriebnahme 11 Auf einen Blick: testo 6621-A02 (Kanal) Gehäuseoberteil, Display (Option, nicht nachrüstbar) für Messwert-Anzeige: 1. Zeile Relative Feuchte (Kanal 1), 2. Zeile Temperatur (Kanal 2). Mini-DIN-Anschlussbuchse, durch Gummi-Stopfen geschützt. Sondenrohr. Sensorschutzkappe. Kabelverschraubung für Kabeldurchführung. 4 Schrauben (Kreuz-Schlitz) zur... -
Seite 12: Inbetriebnahme
6621 - Inbetriebnahme Inbetriebnahme Gerät montieren ➣ testo 6621-A01/03 (Wand) montieren: Bitte beachten Sie bei der Montage an schlecht isolierten Außenwänden, dass hier Feuchte- und Temperaturwerte gemessen werden, die nicht den Mittelwerten im Raum entsprechen. Empfohlen wird die Installation an gut isolierten Außen- oder Innenwänden. - Seite 13 6621 - Inbetriebnahme 13 ➣ testo 6621-A02 (Kanal) montieren: Gerät entsprechend den Gegebenheiten vor Ort montieren. Folgende Abbildung zeigt beispielhaft die Montage mit der Wand-/ Kanalhalterung (Zubehör, 0554 6651) an einem Lüftungskanal: Folgende Abbildung zeigt beispielhaft die Montage mit der Wand-/ Kanalhalterung (Zubehör, 0554 6651) an einer Wand:...
-
Seite 14: Gerät Verdrahten
6621 - Inbetriebnahme 1 2 3 4 5 6 Gehäuse öffnen: Die 4 Schrauben im Gehäuseoberteil ( ) lösen und Gehäuseoberteil abnehmen ( ). Kabel durch die Kabelverschraubung ( ) in das Gehäuseunterteil führen. Nach der Verdrahtung (siehe unten): Kabelverschraubung zur Fixierung des Kabels schließen (Rechtsgewinde) und Gehäuseoberteil wieder... - Seite 15 6621 - Inbetriebnahme 15 testo 6621-A02 (Kanal) Ansicht Verdrahtungsseite Spannungsausgang (4-Draht, 0...1V/ 0...5V/ 0...10V): U = 20...30VAC/DC Stromausgang (2-Draht, 4...20mA), max. Bürde 500Ω 2-Draht-/4-Draht-Technik (1 Analogausgang aktiv für Feuchte, 1 passiver Temperatur-Signalausgang) testo 6621-A01 (Wand) Ansicht Verdrahtungsseite (Gehäuserückseite) ➊ Spannungsausgang (4-Draht, 0...1V/ 0...5V/ 0...10V):...
-
Seite 16: Leiter-Technik (2 Analogausgänge Aktiv)
6621 - Inbetriebnahme 3-Leiter-Technik (2 Analogausgänge aktiv) Alle Masseanschlüsse sind miteinander verbunden (= ein gemeinsamer Masse - anschluss). Vorsicht! Zerstörung des Geräts bei falscher Polung (Gerät nicht verpolsicher). Anschlüsse zur Spannungs versorgung: Gemeinsamen Masseanschluss auf Pin 2 legen! testo 6621-A01 (Wand) Ansicht Verdrahtungsseite (Gehäuserückseite) -
Seite 17: Gerät Parametrieren / Abgleichen / Analysieren
6621 - Produkt instand halten 17 Gerät parametrieren / abgleichen / analysieren Die Analogausgänge können, auch über den Messbereich des Mess - umformers hinaus, in folgenden Bereichen skaliert werden: -50…100°C / -58…212°F, -50…100%rF. Parametrierung, Abgleich und Analyse erfolgen über die P2A-Software , siehe „Teil 2: testo P2A-Software“. -
Seite 18: Tipps Und Hilfe
Bezeichnung Artikel-Nr. Parametrier-, Abgleich- und Analysesoftware (P2A-Software inkl. Adapterkabel USB auf Mini-DIN) 0554 6020 Kontroll- und Abgleichset für 2-Punkt-Abgleich (11,3% und 75,3%rF), nur für testo 6621 - A02 0554 0660 Wand-/Kanalhalterung 0554 6651 Ersatzsensorik (%rf) für testo 6621 - A02 0420 0023 Netzteil (Tischgerät), 110...240 VAC / 24VDC (350mA) -
Seite 19: Teil 2: Testo P2A-Software
Die P2A-Software dient zur Parametrierung, zum Abgleich und zur Analyse von Testo-Messumformern. Es gilt: • Wird ein Testo-Messumformer nachgekauft (ist also jünger als die vorhandene P2A Software Version), ist ein Software Update nötig. • Das kostenlose Upgrade finden sie auf der testo Homepage www.testo.com unter den produktspezifischen Downloads. -
Seite 20: Erste Schritte
➢ Programm starten: Windows Programm-Menü Windows 2000®SP4, Windows®XP oder Windows®Vista > Auf [Start] > Alle Programme > Testo > P2A-Software klicken (Doppelklick linke Maustaste). Windows® 7 > Auf [Start] > Alle Programme > Testo > P2A-Software klicken (Doppelklick linke Maustaste). - Seite 21 Windows® 8 > Auf [Start] | rechte Maustaste | Search | Im Suchfeld den Namen der Anwendung eingeben | P2A-Software klicken. (Doppelklick linkeMaustaste). Windows® 10 > Auf [Start] | Alle Apps | Testo | P2A Software klicken. (Doppelklick linke Maustaste).
-
Seite 22: Produktbeschreibung
Testo P2A-Software - Produktbeschreibung Produktbeschreibung Bedienoberfläche Menüleiste. Werkzeugleiste. Datei-Liste: Liste aller Geräte-/ Parameter dateien. Datei-Symbole · : Gerätedatei, Verbindung zum Gerät ist nicht hergestellt. · : Gerätedatei, Verbindung zum Gerät ist hergestellt. · : Parameterdatei. Dateibezeichnungen · Gerätedateien: „[Typ] [Seriennummer].cfm“, Dateibezeichnungen können nicht geändert werden. -
Seite 23: Produkt Verwenden
Testo P2A-Software - Produkt verwenden 23 Geräte-Informationen: Angezeigte Informationen · Gerätedateien: Typ, Seriennummer, Firmware-Version und Verbindungs status des Geräts. · Parameterdatei: Typ, Seriennummer und Firmware-Version des Geräts, mit dem die Parameterdatei erstellt wurde. · Verbindungsstatus (nur Gerätedateien): „grün“ Verbindung ist aktiv, „rot“ Verbindung ist inaktiv. - Seite 24 Testo P2A-Software - Produkt verwenden ➢ Parameter in einer Parameterdatei speichern: Die Parameterdaten der angewählten Geräte- / Parameterdatei können gespeichert werden. Nur im Standard-Verzeichnis gespeicherte Parameterdateien können in ein Gerät geladen werden! ✓ Die gewünschte Geräte- /Parameterdatei ist angewählt. In der Menüleiste auf Datei > Speichern unter klicken.
- Seite 25 2-Punkt-Abgleich durchführen: Auf Schaltfläche Messumformer abgleichen klicken. Unter 2-Punkt-Abgleich den Abgleichpunkt wählen. testo 6621-A01 (Wand) komplett bzw. das Sondenrohr des testo 6621-A02/A03 in einem präzisen Feuchtegenerator / Klimaschrank positionieren und USB-Kabel zur P2A-Software nach außen führen. Feuchtegenerator einstellen: Temperatur 25°C und Feuchte 11.3%rF bzw.
- Seite 26 Abgleichpunkt entsprechend durchführen. Zur Bestätigung der Eingaben auf OK klicken. Beim testo 6621-A02/A03 (Kanal) kann ein 2-Punkt-Abgleich auch mit Hilfe des testo Kontroll- und Abgleichsets (0554 0660) durchgeführt werden. Beachten Sie hierzu auch die Bedienungsanleitung zum Kontroll- und Abgleichset.
-
Seite 27: Tipps Und Hilfe
Abgleich soll rückgängig gemacht werden. · Werksreset duchführen: Auf Messumformer analysieren/testen klicken > Auf Werksreset durchführen klicken. Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten siehe Rückseite dieses Dokuments oder Internetseite www.testo.com/service-contact... - Seite 28 SE & Co. KGaA Postfach 11 40, 79849 Lenzkirch Testo-Straße 1, 79853 Lenzkirch Telefon: (07653) 681-0 Fax: (07653) 681-100 E-Mail: info@testo.de Internet: http://www.testo.com 0970 6620 de 07...
