testo 6681 Bedienungsanleitung

testo 6681 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für 6681:

Werbung

Quicklinks

Diese Anleitung herunterladen

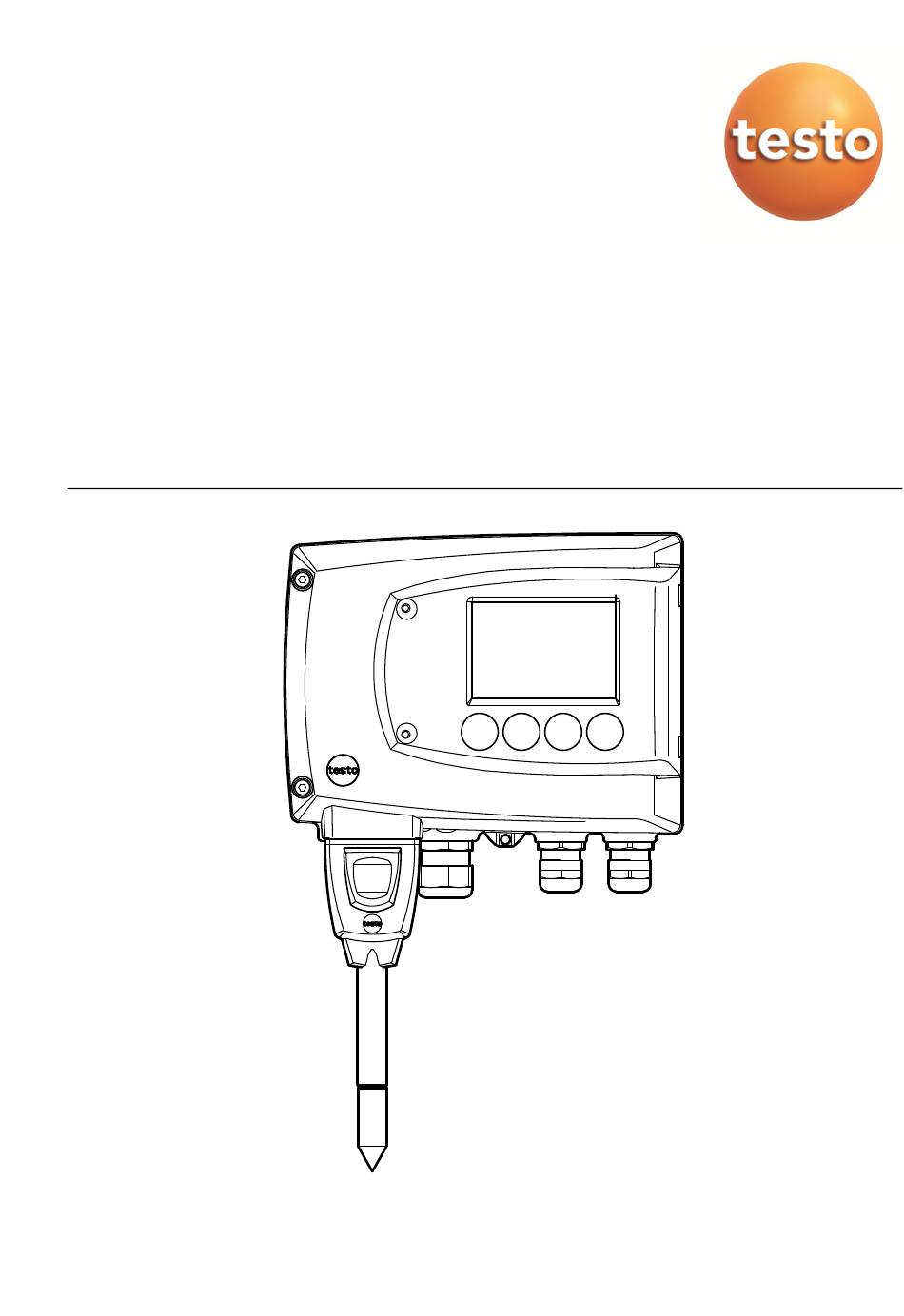

testo 6681 Profibus · Feuchte-Messumformer
mit Profibus-Modul
testo 6610 · Fühler
P2A-Software · Parametrier-, Abgleich- und Analysesoftware
Bedienungsanleitung Band 1
de

Werbung

loading

Verwandte Anleitungen für testo 6681

Inhaltszusammenfassung für testo 6681

  • Seite 1 6681 Profibus · Feuchte-Messumformer mit Profibus-Modul testo 6610 · Fühler P2A-Software · Parametrier-, Abgleich- und Analysesoftware Bedienungsanleitung Band 1...
  • Seite 3 Darüber hinausgehende Arbeiten dürfen nur von autorisiertem Fachpersonal ausgeführt werden. Andernfalls übernimmt Testo keine Verantwortung für die ordnungsgemäße Funktion des Geräts nach der Instandsetzung und für die Gültigkeit von Zulassungen. Umwelt schützen Produkt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für ► eine umweltschonende Entsorgung.
  • Seite 4 4 Zu diesem Dokument Zu diesem Dokument Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich ► mit dem Produkt vertraut, bevor Sie es einsetzen. Bewahren Sie diese Dokumentation griffbereit auf, um bei Bedarf nachschlagen zu können. Geben Sie diese Dokumentation an spätere Nutzer des Produkts weiter. In diesem Dokument werden folgende Konventionen eingehalten: ►...
  • Seite 5 Parameterdatei-Liste. Hauptmenü Kanal 1 anwählen und mit SET bestätigen. Funktionen/Pfade innerhalb eines Menüs, z. B.: …>… Start > Alle Programme > Testo > P2A-Software. Schaltflächen, mit denen eine Aktion gestartet wird, z. B.: Bestätigen Sie den Softwareschlüssel mit [OK]. GROSS- Tasten auf dem Gerät oder der Tastatur, z.
  • Seite 6 1.4 Bedienung ....................66 1.4.1 Zusammenhang Bedienmenü – Mini DIN Buchse aktiv ... 66 1.4.2 Tastenblende ................67 1.4.3 Passwortschutz ................. 68 1.4.4 Aufbau des Bedienmenüs ............68 1.4.5 Übersicht über das Bedienmenü testo 6681 ........70 1.4.6 Die einzelnen Hauptmenüs ............72...
  • Seite 7 Inhaltsverzeichnis 7 1.5 Status-, Warn- und Fehlermeldungen ........... 86 1.5.1 Statusmeldungen ..............86 1.5.2 Warnmeldungen ................ 87 1.5.3 Fehlermeldungen Messumformer ..........89 1.5.4 Statuscode im zyklischen Dienst ..........90 1.5.5 Behandlung von Alarmmeldungen ..........90 1.5.6 Namur Fehlerbedingungen ............92 1.6 Wartung und Reinigung .................
  • Seite 8 8 Zertifikat...
  • Seite 9 Der Feuchte-Messumformer testo 6681 mit Profibus-Modul wird zusammen mit steckbaren, abgeglichenen Fühlern der Familie testo 6610 eingesetzt. Informationen zu Inbetriebnahme, Bedienung und Wartung der Fühler testo 6610 entnehmen Sie bitte Band 2, Kapitel 2. Der Feuchte-Messumformer testo 6681 eignet sich u. a. für folgende Einsatzbereiche mit Profibus-Vernetzung: Prozessmesstechnik •...
  • Seite 10 6681 Profibus - 1.1 Leistungsbeschreibung 1.1.3 Zubehör Für den Feuchte-Messumformer testo 6681 steht u. a. folgendes Zubehör zur Verfügung: Schutzkappen für Fühler • Netzteil • P2A-Software (Parametrier-, Abgleich- und Analysesoftware) • Montagezubehör. • Informationen über Zubehör sowie die Bestellnummern finden Sie im Band 2, Kapitel 4.2 oder unter www.testo.com.
  • Seite 11 6681 Profibus - 1.1 Leistungsbeschreibung 11 Display Gehäuse, Gewicht 2-zeiliges LCD mit Klartextzeile Metall: 1,960 kg (optional) Profibus: 0,610 kg Einsatztemperatur Gehäuse Schutzart - 40 ... 70 °C/-40...+158 °F, mit IP 65 nur, wenn der Messumformer Display 0 ... 50 °C/+32...+122 °F verdrahtet ist und/oder Dicht- bei integrierten Relais: -40...+60 °C...
  • Seite 12 6681 Profibus - 1.2 Produktbeschreibung 1.2 Produktbeschreibung 1.2.1 Auf einen Blick Tasten (mit optionalem Display) Verschraubung Serviceklappe (selbstsichernd, 2x) Display (optional) Serviceklappe Verschraubung* M 16 x 1,5, z. B. Analogausgänge Verschraubung* M 16 x 1,5, z. B. Spannungsversorgung Öse für Messstellenschild Verschraubung* M 20 x 1,5, z.
  • Seite 13 6681 Profibus - 1.2 Produktbeschreibung 13 19 Gehäuseschrauben (4x) 20 Buchse für Fühlerstecker 21 Bohrung zur Befestigung an Rückwandhalterung (Schraube M3 x 6) 22 Kunststoffbügel zur Rückwandmontage...
  • Seite 14 6681 Profibus - 1.2 Produktbeschreibung 1.2.2 Verwendbare Fühler Der Feuchte-Messumformer testo 6681 kann mit folgenden Fühlern eingesetzt werden: Fühler Artikel-Nr. Eigenschaft testo 6611 0555 6610-L11 Fühlervariante Wand; Genauigkeit bis ± 1 % rF; Temperaturbereich - 20 bis + 70 °C/-4...+158 °F...
  • Seite 15 0 bis 10 V (4-Draht). Der Messumformer kann optional mit einem dritten Analogausgang bestellt werden. Ist das Profibus-Modul direkt im Feuchte-Messumformer testo 6681 integriert (Bestellcode B77), verfügt es über zwei Stromausgänge 4 ...20 mA. 1.2.7 Messgrößen Es werden folgende Messgrößen angezeigt: Relative Feuchte in % rF (technisch) •...
  • Seite 16 6681 Profibus - 1.2 Produktbeschreibung Absolutfeuchte in g/m³ und gr/ft³ • Feuchtegrad in g/kg und gr/lb • Enthalpie in kJ/kg und BTU/lb • Psychrometertemperatur in °Ctw und °Ftw • Wasserdampfpartialdruck in hPa und "H O (inch H • Wassergehalt in ppm und % Vol •...
  • Seite 17 6681 Profibus - 1.2 Produktbeschreibung 17 Die maximalen Einstellungen für die manuelle Skalierung - die Werte sind nicht ausdrücklich in der Tabelle angegeben. Die maximalen Grenzen lassen sich wie folgt berechnen: X = Differenz zwischen MIN- und MAX-Wert der Standardskalierung (Max-Wert von Standard) + (50 % von X) (Min-Wert von Standard) –...
  • Seite 18 Sammelalarme spezifiziert werden. Ist die Funktion Sammelalarm aktiviert, wird ein Alarm ausgelöst sobald die Alarmgrenze eines Alarms, der dem Sammelalarm zugeordnet ist, überschritten wird. Der testo 6681 überwacht mit Hilfe der Relais Grenzwerte. Liegt ein Messwert außerhalb der Grenzwerte, wird ein vom Benutzer festgelegtes Relais geschaltet.
  • Seite 19 6681 Profibus - 1.2 Produktbeschreibung 19 Gehen gleichzeitig mehrere Alarmmeldungen ein, so wird der letzte Alarm angezeigt. Wird der Alarm wieder zurückgenom- men, werden die vorhergehenden Meldungen nicht mehr an- gezeigt. Beispiel: Setzt eine Betauung des Fühlers ein erscheint auf dem Dis- play die Meldung „Betauung“...
  • Seite 20 1.3 Inbetriebnahme 1.3.1 Profibus-Modul (Best.-Nr. 0554 6686) einsetzen Das Profibus-Modul kann nachträglich als Zubehör bestellt werden. Es lässt sich einfach in den Feuchte-Messumformer testo 6681 einsetzen.  Der Fühlerstecker muss herausgezogen sein. Verschraubung (1) der Serviceklappe lösen und diese öffnen.
  • Seite 21 6681 Profibus - 1.3 Inbetriebnahme 21 Profibus-Modul (A) auf Geräteunterteil setzen (4). Stellen Sie gegebenenfalls die Adresse manuell über die Drehcodierschalter ein (siehe Kapitel 1.3.3.6), bevor Sie das Gerät fixieren. Geräteoberteil aufsetzen (5) und mittels Gehäuseschrauben (2) fixieren.
  • Seite 22 - 1.3 Inbetriebnahme 1.3.2 Gerät montieren 1.3.2.1 Wandmontage (für Fühler testo 6611 / 6613 / 6614 / 6615 / 6617)  Rückwandhalterung anbringen Sicherungsschraube (Pos. (4) Zeichnung Seite 21) entfernen und Rückwandhalterung vom Kunststoffbügel (Pos. (2) Zeichnung Seite 21) abziehen.
  • Seite 23 6681 Profibus - 1.3 Inbetriebnahme 23  Gerät an Rückwandhalterung befestigen Kunststoffbügel (2) an der Geräterückseite bis zum Einrasten auf die Rückwandhalterung aufschieben (siehe Pfeile). Schraube (4) durch Bohrung (3) stecken und mit Rückwandhalterung verschrauben. Fühlerstecker (5) in Steckbuchse einschieben, bis er einrastet.
  • Seite 24 6681 Profibus - 1.3 Inbetriebnahme 1.3.2.2 Kanalmontage (für Fühler testo 6612) Wand-/Kanalhalterung (Best.-Nr. 0554 6651) (6) an Kanalwand (8) halten und Bohrlöcher für Wand-/Kanalhalterung und Sondenrohr markieren. Zum Durchführen des Sondenrohrs Loch (∅ 12,5 mm) in Kanalwand bohren. Wand-/Kanalhalterung (6) mit Schrauben (5) an der Kanalwand befestigen.
  • Seite 25 6681 Profibus - 1.3 Inbetriebnahme 25 Kunststoffbügel (2) auf Rückseite des Messumformers bis zum Einrasten auf Halterung (3, 4) schieben. Berücksichtigen Sie das Gewicht des Messumformers. Sorgen Sie für eine stabile Befestigung der Halterungen (4, 6). Schraube (1) durch Bohrung auf Geräteoberseite stecken und mit Halterung (3) verschrauben.
  • Seite 26 6681 Profibus - 1.3 Inbetriebnahme Gehäuseschrauben (2) lösen und herausnehmen. Wichtiger Hinweis. Das Profibus-Modul (A) ist bereits durch das Herausnehmen der Gehäuseschrauben (2) vom Geräteunter- und -oberteil gelöst. Gehäuseoberteil abnehmen (3) und auf sauberer Unterlage ablegen. Profibus-Modul (A) vom Gehäuseunterteil abnehmen (4) und ebenfalls...
  • Seite 27 Erdungsanschluss (außen) Anschlussleiste für 10 Verschraubung M 20 x 1,5* Spannungsversorgung und 11 Öse für Messstellenschild Analogausgänge* alternativ NPT-Kabelverschrau- Der Messumformer testo 6681 bung oder M-Steckverbindung. mit integriertem Profibus-Modul (Bestellcode B 77) verfügt über zwei Stromausgänge 4 ... 20 mA.
  • Seite 28 6681 Profibus - 1.3 Inbetriebnahme In den nachfolgenden Anschlussbeschreibungen wird auf diese Übersicht und ihre Nummerierung Bezug genommen. 1.3.3.2 Spannungsversorgung und Analogausgänge anschließen Anschlussleiste für Spannungs- versorgung und Analogausgänge (Pos. (5) in der Anschlussübersicht, Kapitel 1.3.3.1). Kabel mit Spannungszuführung und Analogsignalleitungen durch geöffnete Verschraubung M 16 x 1,5 (Pos.
  • Seite 29 6681 Profibus - 1.3 Inbetriebnahme 29 Anschlussschema 2-Drahttechnik (4 ... 20 mA) 18-24 2 oder 3 Kanäle 4 ... 20 mA, max. Bürde 100...750 Ω (bei 24 V) Wenn galvanische Trennung der Kanäle erforderlich ist, muss für jeden Kanal ein eigenes Netzteil verwendet werden.
  • Seite 30 6681 Profibus - 1.3 Inbetriebnahme Anschlussschema 4-Drahttechnik (0 ... 20 mA / 4 ... 20 mA / 0 ... 1 V / 0 ... 5 V / 0 ... 10 V) 20 - 30 V AC/DC 2 oder 3 Kanäle 0 ...
  • Seite 31 6681 Profibus - 1.3 Inbetriebnahme 31 1.3.3.3 Relaisausgänge anschließen Lassen Sie den Messumformer nur in spannungslosem Zustand von autorisiertem Fachpersonal verdrahten und anschließen. Relais-Anschlussleiste (Pos. (3) in der Anschlussübersicht, Kapitel 1.3.3.1. Es sind optional zwölf Anschlussklemmen für insgesamt vier Relais vorhanden.
  • Seite 32 6681 Profibus - 1.3 Inbetriebnahme Anschlusshinweise • Für den Anschluss muss eine doppelt isolierte Netzleitung (Mantelleitung) mit einem Querschnitt von mindestens 1,5 mm² verwendet werden. Kabelanschluss (2) darf innerhalb der Wanne (1) nicht in • einer Schlaufe gelegt werden.
  • Seite 33 6681 Profibus - 1.3 Inbetriebnahme 33 Verwendung des Relais als Öffner (NC = Normally Closed) Alarm-/Statuslampe (Installationsbeispiel) 250 V AC/DC, 3 A Die Betriebsleuchte (Alarm-/Statuslampe) leuchtet dauerhaft, bis das Relais öffnet oder der Stromkreis unterbrochen wird. Daher kann diese Schaltung zur Funktionsüberwachung des Alarm-Stromkreises verwendet werden, da z.
  • Seite 34 6681 Profibus - 1.3 Inbetriebnahme Die Betriebsleuchte (Alarm-/Statuslampe) leuchtet nur bei Schalten (Schließen) des Relais. Eine Funktionsüber- wachung des Alarm-Stromkreises ist daher bei dieser Schaltung nicht möglich. Verschraubung M 20 x 1,5 (Pos. (10) in der Anschlussübersicht, Kapitel 1.3.3.1 schließen.
  • Seite 35 6681 Profibus - 1.3 Inbetriebnahme 35 Steckverbindungen für Stromversorgung und Kanäle Steckverbindung M12 (5-polig) Buchse (1) Ansicht von außen auf die Steckverbindungen im eingebauten Zustand. Belegung. V 24 - V 24 + + Ch 1 - Ch 1 Steckverbindung M12 (5-polig) Stecker (2) Belegung.
  • Seite 36 6681 Profibus - 1.3 Inbetriebnahme 1.3.3.5 PE-/Erdungsanschluss herstellen Aufgrund des Metallgehäuses des testo 6681 empfehlen wir, das Gerät zu erden. Sie können dazu den geräteinternen Erdungsanschluss (1) oder den geräteexternen Erdungsanschluss (2) benutzen. Den externen Erdungsanschluss nur in trockenen Innenräumen verwenden.
  • Seite 37 6681 Profibus - 1.3 Inbetriebnahme 37 Geräteexternen Erdungsanschluss verwenden Geschirmtes Kabel (5) mit Kabelschuh (8) verwenden. Diesen mit Schraube M 5 (3), Unterlegscheibe (4) und Sprengring (7) am externen Erdungsanschluss (2) fixieren. Das andere Kabelende entsprechend auf Schutzleiter (PE), z. B. eine Erdungsschiene legen.
  • Seite 38 Parametrierungssoftware z.B. Siemens Simatic PDM (siehe Kapitel 1.3.5.4) einstellen, ist die Default-Einstellung erforderlich. Die manuelle Adresseinstellung (Hard Adress) ist vorrangig der Einstellung über die Parametrierungssoftware (Soft Adress).  Das testo 6681 muss vom Bussystem getrennt sein. Messumformer öffnen (siehe Abschnitt Gerät öffnen, Kapitel 1.3.3).
  • Seite 39 6681 Profibus - 1.3 Inbetriebnahme 39 Mit einem Kreuzschlitzschraubenzieher die Adresse über Drehcodierschalter (1) und (2) am Profibus-Modul einstellen (siehe folgenden Abschnitt). Profibus-Modul einsetzten und Gerät schließen (siehe Kapitel 1.3.3.7). Adresstabelle Die Adressierung der Busteilnehmer erfolgt über die Drehcodierschalter (Pos (1) und (2) siehe Zeichnung Seite 30) im Hexadezimal-System (siehe Tabelle).
  • Seite 40 6681 Profibus - 1.3 Inbetriebnahme...
  • Seite 41 6681 Profibus - 1.3 Inbetriebnahme 41 1.3.3.7 Gerät schließen Profibus-Modul (A) auf Geräteunterteil setzen (1). Geräteoberteil aufsetzen (2) und mittels Gehäuseschrauben (3) fixieren.
  • Seite 42 6681 Profibus - 1.3 Inbetriebnahme Serviceklappe schließen und Schrauben (4) hineindrehen. 1.3.4 Gerät an das Bussystem anbinden Übersicht Abschluss- widerstand Profibus Profibus...
  • Seite 43 6681 Profibus - 1.3 Inbetriebnahme 43 Kenndaten RS485 Übertragungstechnik • Baudraten zwischen 9 kBit/s und 12 Mbit/s • Anschluss in Linienstruktur (siehe Abb. oben). • Stichleitungen Diese sind zu vermeiden, da sie Reflektionen auf dem Bus und somit Kommunikationsstörungen zur Folge haben (vor allem ab Übertragungsraten ≥...
  • Seite 44 6681 Profibus - 1.3 Inbetriebnahme Insgesamt können maximal 126 Teilnehmer (inklusive Repeater) an den Bus angeschlossen werden. Die Repeater benötigen zwar keine eigene Busadresse, werden aber bei der Anzahl an Busteilnehmern mitgezählt. Beachten Sie die Busabschlusswiderstände (1) (siehe Abschnitt Abschlusswiderstand, Kapitel 1.3.4.2).
  • Seite 45 Buszykluszeit (ms) Die Buszykluszeit wiederum ist abhängig von der Anzahl der Busteilnehmer und der gewählten Übertragungsrate (siehe Abb.). Teilnehmer 1.3.4.2 Elektrische Anbindung Um die Anbindung des Messumformers an den Profibus zu vereinfachen, verfügt das Profibus-Modul des testo 6681 über vorkonfektionierte Steckanschlüsse.
  • Seite 46 - 1.3 Inbetriebnahme Mittels des Steckers (2) und der Buchse (1) (Zubehör 0554 6683) kann der testo 6681 mit der vorhandenen Kabelinfrastruktur in die Linienstruktur des Profibus eingebunden werden. Die Pin-Belegung des Steckers und der Buchse ist gemäß IEC 60947-5-2...
  • Seite 47 6681 Profibus - 1.3 Inbetriebnahme 47 Abschlusswiderstand Zur Vermeidung von Kommunikationsstörungen aufgrund von Reflexionen muss am Busanfang und -ende eines jeden Segments (2) ein Busabschluss (1) angebracht werden (Zubehör 0554 6688). Schirmung Um den Profibus sicher vor elektromagnetischen Einflüssen zu schützen, sollte Sie geschirmte Datenleitungen vom Kabeltyp A (siehe Kapitel 1.3.4.1)
  • Seite 48 Die Kommunikation im Profibus findet sowohl zyklisch (permanenter Datenaustausch wie z.B. der Messwerte Feuchte und Temperatur) als auch azyklisch statt (ereignisbedingter Datenaustausch wie z.B. Status-, Warn- und Fehlermeldungen). Der testo 6681 verfügt über zwei Messkanäle, die der Profibus-Schnittstelle bereitgestellt werden. Messgrößen entnehmen Sie dem Kapitel 1.2.7.
  • Seite 49 Im Auslieferungszustand ist für Profibus der Messkanal 1 mit Temperatur (°C) und der Messkanal 2 mit relativer Feuchte (%rF) eingestellt. Zur Änderung der Werkseinstellungen des testo 6681 über Profibus wird z.B. das Profibus-Parametrierungstool Siemens Simatic PDM benötigt (siehe Kapitel 1.3.5).
  • Seite 50 6681 Profibus - 1.3 Inbetriebnahme Im rechten Auswahlfenster durch einen Doppelklick den testo 6680 auswählen. Der Dialog Simatic PDM - Benutzer wird geöffnet. • Wählen Sie: ▪ Instandhalter, um Einstellungen des testo 6681 auszulesen oder ▪ Spezialist, um Parametrierungen der Messkanäle vorzunehmen (siehe Abschnitt Menüpunkt Ausgang, Kapitel 1.3.5.3).
  • Seite 51 9701 Zur Inbetriebnahme des Geräts im zyklischen Datenverkehr wird die entsprechende Profil-GSD der Profibus Nutzer Organisation (PNO) benötigt. Da der testo 6681 der erste Feuchtemessumformer mit Profibusschnittstelle ist, existiert bisher kein standardisiertes Feuchte-Profil, sodass hier Hersteller-spezifisch ausgewählt werden sollte. Eingang Beschreibung der Profibus-Eingangsmesskanäle, d.h.
  • Seite 52 6681 Profibus - 1.3 Inbetriebnahme 1.3.5.4 Adresse vergeben  FF muss am Profibus-Modul eingestellt sein (siehe Kapitel 1.3.3.6). Auf [Adresse vergeben] klicken. Adressen eingeben und mit [Adresse vergeben] bestätigen. Die Adresse wird direkt übernommen und gespeichert. Wichtiger Hinweis: Die Adresse eines Teilnehmers darf nur einmal vergeben werden.
  • Seite 53 6681 Profibus - 1.3 Inbetriebnahme 53 Registerkarte Geräteeinstellungen Die Änderung von Parametrierungen ist nur möglich, wenn der Schreibschutz der Variablen aufgehoben ist. Ist der Schreibschutz aktiviert, können die Einstellungen lediglich angezeigt werden.
  • Seite 54 Die Werte sind aktualisiert, der Status wurde geändert. • Registerkarte Relais-Parameter  Im Bedienmenü des testo 6681 oder in der P2A-Software ist der Relaisstatus nicht genutzt bzw. Profibus eingestellt. Werden diese Vorgaben nicht erfüllt, erscheint die Meldung kein Zugriff im Profibus. Profibus...
  • Seite 55 Die Anzeige der Relaiseinstellungen wird aktualisiert und die im • testo 6681 eingestellten Relaisparameter werden übernommen. Voraussetzung für die Relaisnutzung und Parametrierung ist, dass das testo 6686 über die Relaisoptionen (Bestellcode H01 oder H02) verfügt. Änderung von Relaisparametrierungen können nur dann vorgenommen werden, wenn zuvor in der Registerkarte Geräteeinstellungen der Schreibschutz deaktiviert wurde.
  • Seite 56 Zum Abgleich der Signalkette Sensorsignal-Digitalsignal eignet sich entweder der 1-Punkt-Abgleich oder der 2-Punkt-Abgleich. Der Messumformer testo 6681 verfügt über digitale Fühler, deren Abgleichs- information im fühlerinternen Speicher hinterlegt wird. Daher können sowohl 1-Punkt-Abgleich als auch 2-Punkt-Abgleich an einem anderen testo 6681...
  • Seite 57 6681 Profibus - 1.3 Inbetriebnahme 57 1.3.6.1 Übersicht: Abgleichtasten und Prüfkontakte Status-LED Kontakt Ch. 1 + Kontakt Ch. 1 - Abgleichtaste 11,3 % Service-Schnittstelle Abgleichtaste 75,3 % Kontakt Ch. 2 + Kontakt Ch. 2 - 1.3.6.2 1-Punkt-Abgleich (Offset) Beim 1-Punkt-Abgleich wird der Messwert am Arbeitspunkt auf den Referenzwert angehoben, sodass im Arbeitspunkt keine Abweichung mehr besteht.
  • Seite 58 11,3 % rF und 75,3 % rF bzw. 20 % rF und 80 % rF an den Referenzwert angeglichen. Die Referenzbedingungen werden entweder durch die Verwendung von Testo-Feuchte-Abgleichset (Best.-Nr. 0554 0660, nur für die Abgleichpunkte 11,3 % rF und 75,3 % rF) oder im Feuchtegenerator erreicht.
  • Seite 59 Ein zuvor durchgeführter 1-Punkt-Abgleich wird bei einen 2- Punkt-Abgleich rückgängig gemacht. Der Abgleich mit den Standard-Testo-Abgleich-Salztöpfchen ist für die Fühler testo 6614 (beheizt für Hochfeuchte- anwendungen) und testo 6615 (Restfeuchte) nicht geeignet. Beim Abgleich dieser Fühler sollten die Referenz- bedingungen in einem Feuchtegenerator erzeugt werden.
  • Seite 60 (Feuchtegenerator)  Die Serviceklappe des testo 6681 ist geöffnet. Den Feuchtefühler des testo 6681 für mindestens 1,5 Stunden bei 25 °C der Referenzbedingung 11,3 % rF aussetzen. Nach dieser Angleichzeit die Abgleichtaste 11,3 % (4) beispielsweise mit einem nicht zu spitzen Kugelschreiber mindestens 10 Sekunden lang drücken.
  • Seite 61 6681 Profibus - 1.3 Inbetriebnahme 61 Ein erfolgter Abgleich wird durch permanentes Leuchten der LED (1) • angezeigt und es wird die Statusmeldung Sonden-Reset angezeigt. • Den Abgleich entsprechend für die Referenzbedingung 75,3 % rF durchführen. Dabei die Abgleichtaste 75,3 % rF (6) drücken.
  • Seite 62 Den mit dem Multimeter gemessenen Referenz-Analogwert in die P2A-Software (siehe Band 2, Kapitel 3) übernehmen oder über das Bedienmenü (siehe Kapitel 1.4.6.9) eingeben. Verbindungen zwischen Multimeter und Kontakten des testo 6681 lösen und Serviceklappe schließen.  Analogausgang 3 (optional) abgleichen...
  • Seite 63 Prozessbedingungen Hochfeuchte Nebel Beim testo 6614 wird der Testo-Feuchtesensor auf seiner Rückseite beheizt, sodass sich rund um den Sensor (innerhalb des Filters) ein Mikroklima ergibt, das konstant um 5 K wärmer ist als die tatsächlichen Prozessbedingungen. Wie im Mollier-Diagramm erkennbar, wird dadurch die relative Feuchte am Feuchtefühler vom Bereich nahe 100 % rF auf einen niedrigeren Wert von...
  • Seite 64 Dadurch werden auch im Bereich bis - 60 °Ctd sehr genaue Messergebnisse erzielt. Dazu ist auf der Rückseite des testo 6615 ein Temperatursensor angebracht, der als Heizung genutzt wird. Sowohl im unbeheizten als auch im beheizten Zustand wird jeweils ein Feuchte- und Temperatur-Wertepaar ermittelt. Die aus diesen Wertepaaren erhaltene Abweichung des Fühlers wird...
  • Seite 65 6681 Profibus - 1.3 Inbetriebnahme 65 Für die Effektivität des Selbstabgleichs sind folgende Voraussetzungen über die Dauer des Selbstabgleichs entscheidend: Prozesstemperatur sollte nicht mehr als 0,5K schwanken • Taupunkttemperatur sollte möglichst stabil bleiben • Prozessdruck sollte nicht zu stark schwanken •...
  • Seite 66 1.4 Bedienung 1.4.1 Zusammenhang Bedienmenü – Mini DIN Buchse aktiv Der testo 6681 kann entweder über das Bedienmenü oder über die P2A-Software (siehe Band 2, Kapitel 2) parametriert werden. Der Feuchte-Messumformer testo 6681 kann über Display und Tastatur nur dann bedient werden, wenn die Display- option vorhanden ist.
  • Seite 67 6681 Profibus - 1.4 Bedienung 67 1.4.2 Tastenblende Um unberechtigte Bedienung der Tasten zu verhindern, kann der Standard- Tastenrahmen gegen eine Tastenblende ausgewechselt werden. Sofern die Tastenblende montiert wurde, muss zur Bedienung die Serviceklappe geöffnet werden (siehe Abschnitt Gerät öffnen, Kapitel 1.3.3.) ...
  • Seite 68 6681 Profibus - 1.4 Bedienung 1.4.3 Passwortschutz Das Bedienmenü kann über einen vierstelligen Nummerncode geschützt werden (siehe (siehe Hauptmenü Einstellungen bearbeiten, Kapitel 1.4.6.5), sodass unberechtigten Personen ohne Kenntnis dieses Nummerncodes der Zugriff auf das Bedienmenü nicht möglich ist. Soll der Passwortschutz nicht genutzt werden, muss der Nummerncode "0000"...
  • Seite 69 6681 Profibus - 1.4 Bedienung 69 Vier Tasten ermöglichen Navigieren/Blättern durch die Menüs sowie Eingeben/Verändern von Werten und Einstellungen: Taste Funktion / Beschreibung Im Messbetrieb: In Parametrierung wechseln Im Parametriermodus: Bestätigung einer Auswahl oder Einstellung Verlassen eines Menüs (ohne Veränderung) Auswählen: Blättern durch Menüs (nach unten) oder auswählbare...
  • Seite 70 6681 Profibus - 1.4 Bedienung 1.4.5 Übersicht über das Bedienmenü testo 6681...
  • Seite 71 6681 Profibus - 1.4 Bedienung 71...
  • Seite 72 1.4.6 Die einzelnen Hauptmenüs 1.4.6.1 Hauptmenü Kanal 1 bearbeiten Einen Überblick bietet die Übersicht über das Bedienmenü testo 668, Kapitel 1.4.5). Sie können grundlegende Einstellungen für Kanal 1 vornehmen. Im Messmodus SET drücken, mit  oder  Hauptmenü Kanal 1 anwählen und Auswahl mit SET bestätigen.
  • Seite 73 6681 Profibus - 1.4 Bedienung 73 1.4.6.3 Hauptmenü Kanal 3 bearbeiten (wenn Option vorhanden) Siehe Kanal 1. 1.4.6.4 Hauptmenü Alarm bearbeiten Mit dem Alarm werden die Relais programmiert, die optional erhältlich sind. Zudem werden (auch ohne Relais) die Alarmzustände auf dem Display (oben rechts) angezeigt.
  • Seite 74  Alarm als Sammelalarm einsetzen oder nicht benutzen Wird einem Alarm der Sammelalarm zugeordnet, schaltet das Relais, sobald (mindestens) eine der Warn- oder Fehlermeldungen des Messumformers testo 6681 (oder des angeschlossenen Fühlers testo 6610) aktiv wird. Hinweis: Die Auswahl der auf den Sammelalarm wirkenden Meldungen kann nur in der P2A-Software erfolgen, siehe Band 2, Kapitel 2.
  • Seite 75 6681 Profibus - 1.4 Bedienung 75 11 Mit  oder  festlegen, ob Alarm x als Alarmrelais oder nicht benutzt werden soll. Auswahl mit SET bestätigen und zu Alarm x zurückkehren. 12 Mit  oder  zu einem anderen Alarm wechseln und Einstellungen auf die gleiche Weise vornehmen.
  • Seite 76 6681 Profibus - 1.4 Bedienung Kontrast • Der Helligkeitsunterschied zwischen Displayhintergrund und angezeigter Werte wird verändert. Parameter mit  oder  editieren/auswählen, mit SET bestätigen oder Eingabe mit ESC abbrechen (die Auswirkung der Parameter- Veränderung kann während der Eingabe beobachtet werden).
  • Seite 77 6681 Profibus - 1.4 Bedienung 77 Mit ESC zurück zu H Gewichtsanteil und mit  oder  weiter zu Einheit Absolutdruck.  Einheit Absolutdruck auswählen (Abs. Druck Einheit) Diese Größe wirkt auf die Feuchtegrößen, normierter Taupunkt atmosphärisch (°CtA, °FtA), Feuchtegrad (g/kg oder gr/lb) und Wassergehalt (ppm oder % Vol).
  • Seite 78 6681 Profibus - 1.4 Bedienung 1.4.6.6 Hauptmenü Analyse bearbeiten Sie können die Funktion von Analog- und Relaisausgängen prüfen. Daneben können Sie die (seit der letzten Spannungsversorgung oder Reset der Min- /Max-Werte) minimalen und maximalen Werte ablesen.  Funktion der Analogausgänge prüfen Diese Funktion wirkt auch direkt auf die Analogausgänge,...
  • Seite 79 6681 Profibus - 1.4 Bedienung 79 Mit ESC zurück zu Test Analogausgang und mit  oder  weiter zu Test Relaisausgang.  Funktion der Relaisausgänge prüfen SET drücken, mit  oder  zwischen Alarm 1, 2, 3, 4 wählen.
  • Seite 80 6681 Profibus - 1.4 Bedienung 1.4.6.7 Hauptmenü Meldungen bearbeiten Meldungen können bestätigt/quittiert, die letzten Meldungen aufgerufen und die Darstellung der Meldungen ein- oder ausgeschaltet werden. Betriebsstunden zum Meldungszeitpunkt Meldungsnummer/Anzahl vorhandener Meldungen Beispiel: "4/7" steht für die vierte von Skalierung Neu...
  • Seite 81 6681 Profibus - 1.4 Bedienung 81 Mit ESC zurück zu Hauptmenü Meldungen. Mit  oder  weiter zu Hauptmenü Ident oder mit ESC in den Messbetrieb zurückkehren. Einen Überblick über die Meldungen finden Sie im Kapitel 1.5, Status-, Warn- und Fehlermeldungen.
  • Seite 82 6681 Profibus - 1.4 Bedienung 1.4.6.9 Hauptmenü Abgleich bearbeiten Für den 1-Punkt-Abgleich kann jeweils ein Referenzwert für relative Feuchte (rF) und für Temperatur (°C / °F) eingegeben werden. Bitte beachten Sie die Beschreibung in Kapitel 1.3.6.2. Daneben können die Analogausgänge abgeglichen werden. Zur Durchführung siehe auch Kapitel 1.3.6.4.
  • Seite 83 6681 Profibus - 1.4 Bedienung 83 Mit  oder  weiter zu Analogabgleich Kanal 1. Weiter mit dem Abgleich der Analogausgänge (siehe unten, Schritt 2) oder mit ESC zurück zu Hauptmenü Abgleich. 10 Mit  oder  weiter zu Hauptmenü Reset oder mit ESC in den Messbetrieb zurückkehren.
  • Seite 84 6681 Profibus - 1.4 Bedienung Mit  oder  Abgleichpunkt 1 wählen. SET drücken. Multimeter-Anzeige ablesen (z. B. 5,601 mA) und diesen Wert im Bedienmenü eingeben. Hierzu mit  eine Ziffernstelle nach rechts, mit  Ziffernwert um 1 erhöhen. Mit SET bestätigen oder Eingabe mit ESC abbrechen.
  • Seite 85 6681 Profibus - 1.4 Bedienung 85 1.4.6.10 Hauptmenü Reset bearbeiten Sie können die Einstellungen auf die Werkseinstellung zurücksetzen für: Gerät • Fühler/Sonde • Min./Max.-Werte. • Der Reset auf die Werkseinstellungen bedeutet ein Rücksetzen auf die Bestellspezifikation, d. h. den kundenspezifischen Auslieferungsstand.
  • Seite 86 Software (siehe Band 2, Kapitel 2), um die Meldungshistorie einzusehen. Im Messumformer werden die letzten 160 Meldungen in einem Ringspeicher abgelegt, in der P2A-Software gibt es keine Beschränkung. 1.5.1 Statusmeldungen Statusmeldungen zeigen den aktuellen Betriebszustand des testo 6681 an. Meldung Displayanzeige Beschreibung 00300 Grenzwert neu Der Grenzwert wurde geändert oder verschoben...
  • Seite 87 02121 Im Rahmen des 2-Punkt-Abgleichs wird bei 80 2-Pkt.-Abgleich 80% %rF ein Abgleich durchgeführt 02105 Selbstabgleich aktiv Nur bei Fühler testo 6615: Der Fühler führt einen automatischen Selbstabgleich durch 02518 Fühler-Reset Fühler-Reset: Der Fühler führt einen Reset durch 1.5.2 Warnmeldungen Warnmeldungen stellen eine Frühwarnung oder eine aktuelle Fehlfunktion...
  • Seite 88 P2A-Abgleichhistorie, ggf. 2-Punkt-Abgleich durchführen) Besteht das Problem weiterhin, an Testo- Service wenden 02809 Sensor Nur bei Fühler testo 6617: Sichtprobe durchführen Frühwarnung* Die Deckelelektrode des Ist die spiegelähnliche Sensors ist beschädigt; Sensoroberfläche ver- dies kann demnächst zu schmutzt oder Sensorbruch führen...
  • Seite 89 6681 Profibus - 1.5 Status-, Warn- und Fehlermeldungen 89 1.5.3 Fehlermeldungen Messumformer Fehlermeldungen stellen eine aktuelle Fehlfunktion dar. Meldung Displayanzeige Ursache Fehlerbeseitigung 03401 Kein Fühlersignal Sicherstellen, dass der Fühlerkommunikation Fühlerstecker vollständig im ist unterbrochen Messumformer eingerastet ist. Kann dennoch keine...
  • Seite 90 6681 Profibus - 1.5 Status-, Warn- und Fehlermeldungen 1.5.4 Statuscode im zyklischen Dienst 1.5.4.1 Statuscodes für Fehlermeldungen Meldung in Hex Beschreibung Ursache Schreibweise Kein Fühler angeschlossen 0x08 Keine Kommunikation falscher Fühler angeschlossen Fühlerkommunikation ist unterbrochen Sensorbruch 0x10 Kein Sensorsignal...
  • Seite 91 6681 Profibus - 1.5 Status-, Warn- und Fehlermeldungen 91 Anzeige auf dem Meldung für Sammelalarm verwendbar Display Start/Ende Abgleich-Drift 2-Pkt* T Umgebung hoch** T Umgebung niedrig** Spannung niedrig** T Prozess hoch** Betauung* Werte kleiner 0 % rF** Sensor Frühwarnung* Keine Fühlersignal...
  • Seite 92 6681 Profibus - 1.5 Status-, Warn- und Fehlermeldungen 1.5.6 Namur Fehlerbedingungen Bei Auftreten der in der folgenden Tabelle genannten Fehler geben die Analogausgänge spezielle Werte aus, die in der übergeordneten Steuerung eine generelle Fehlerwarnung ermöglichen. Die Werte entsprechen dabei dem Industriestandard "Namur".
  • Seite 93 6681 Profibus - 1.6 Wartung und Reinigung 93 1.6 Wartung und Reinigung 1.6.1 Gerät warten Wir empfehlen, Abgleich und Einstellungen des Messumformers mittels Bedienmenü (Kapitel 1.4) oder • P2A-Software (Band 2, Kapitel 2) • in regelmäßigen Intervallen zu überprüfen.
