- Seite 1 55 RS485-Transmitter 6055 9999/L04 Bedienungsanleitung Instruction manual...
-
Seite 2: Sicherheit Und Umwelt
Technischen Daten vorgegebenen Parameter betreiben. Keine Gewalt anwenden. Nur Wartungs- und Instandhaltungsarbeiten durchführen, die in der Doku- mentation beschrieben sind. Dabei die vorgegebenen Handlungsschritte einhalten. Nur Original-Ersatzteile von Testo verwenden. Umwelt schützen Produkt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für eine umweltschonende Entsorgung. -
Seite 3: Leistungsbeschreibung

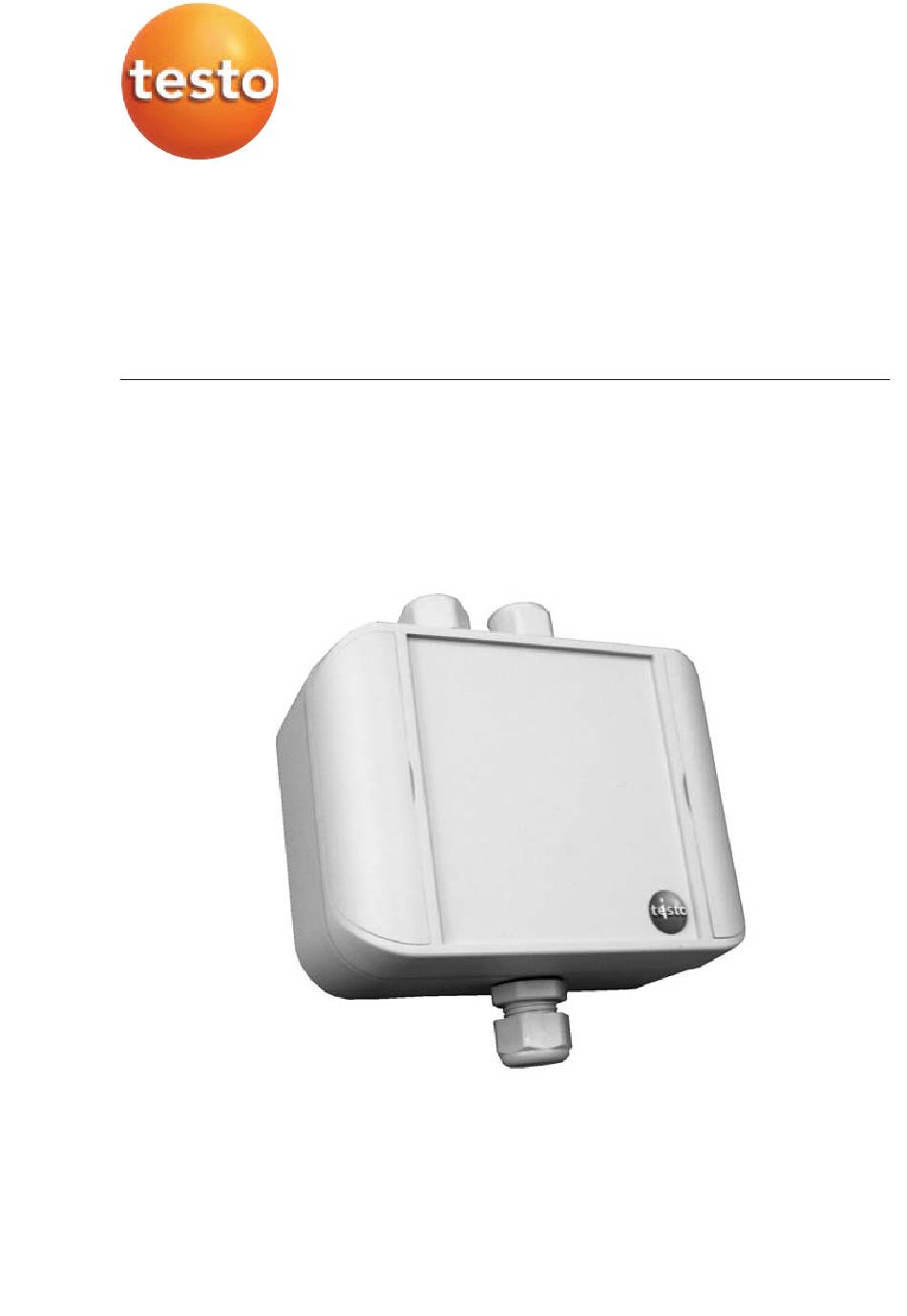

Leistungsbeschreibung Funktionen und Verwendung Der Transmitter dient zur digitalen Übertragung physikalischer Messwerte. Er liefert ein digitales RS485 Signal mit Testo-Protokoll. Je nach Modell werden unterschiedliche Eingangssignale verarbeitet. Das jeweilige Modell ist anhand der Bestellcodes auf dem Typenschild zu erkennen, siehe Geräterückseite. -
Seite 4: Technische Daten
Messbereiche Eingangsschaltung Weitere Gerätedaten · Version Pt100: -200...600°C / -328...1112°F · Elektrischer Anschluss: digital, RS485, 9600baud, Testo-Protokoll · Version NTC: -50...150°C / -58...302°F · Verpolschutz: Verpolschutzdiode · Version TE Typ K: -40...1200°C / -40...2192°F · Eingangsschutz: RS485 nur bedingt gegen ·... -
Seite 5: Produktbeschreibung
Produktbeschreibung 5 Produktbeschreibung Auf einen Blick 2x Kabelverschraubungen M16x1,5 für Versorgung und RS485-Bus-Verdrahtung (Eingang/Ausgang). Gehäusedeckel, Befestigungsschrauben durch Öffnen der seitlichen Abdeckungen zugänglich. 1x Kabelverschraubung M16x1,5 für Sensor-Anschluss. Gehäuse (ohne Deckel) mit vier Schraubkanälen für Wandbefestigung Anschlussleiste für Versorgung und RS485-Bus-Verdrahtung (Eingang). Anschlussleiste für Versorgung und RS485-Bus-Verdrahtung (Ausgang). -
Seite 6: Gerät Montieren
Anschlusskabel (geschirmt, max. Durchmesser 7mm) über die beiden Kabelverschraubungen zuführen. Verdrahtung entsprechend der folgenden Abbildung vornehmen: Durchgeschleifte Anschlussklemmen für Spannungsversorgung und RS485-Datenbus (Testo-Protokoll), Gesamtlast: max. 2A, Klemmenbezeichnungen: +U = 24VDC, D+ = Data +, D- = Data -, -U = GND Sensorverdrahtung d d urchführen:... - Seite 7 Versionen 4...20mA (Code A90), 0...10V (Code A91), 0...1V (Code A92), 0...20mA (Code A93): Nicht belegt, kein Anschluss zulässig! Stromeingang: 4...20mA/0...20mA Bezugsmasse GND Spannungseingang: 0...1V/0...10V Beispiel: Transmitter testo 55, Version 4...20mA Messumformer (2-Draht) Lötbrücken für Kodierung (vorbelegt entsprechend Bestellcode) Lötarbeiten nur im spannungsfreien Zustand durchführen. Lötbrücke 4...20mA 0...20mA...
-
Seite 8: Gerät Anschließen
Inbetriebnahme Gerät anschließen Anschluss a a n V V erarbeitungseinheit d d urchführen: Adressauswahl nur im spannungsfreien Zustand durchführen, die DIP- Schalter werden nur einmal beim Startup des Geräts eingelesen. Jedem Busteilnehmer über die DIP-Schalter SW1 bis SW5 eine eindeutige Bus-Adresse zuordnen: Beispiel: Bus-Adresse 21... -
Seite 9: Tipps Und Hilfe
Empfohlene Leitung: 4 x 0,25mm² paarweise verdrillt, Schirm beidseitig auf Schutzerde aufgelegt Klapp-Ferrit: zwischen allen Busteilnehmern anbringen! Transmitter testo 55 mit Temperaturfühler, eindeutige Bus-Adresse der einzelnen Transmitter wird jeweils über DIP-Schalter SW1 bis SW5 zugeordnet Integrierter Abschlusswiderstand, wird am letzten Busteilnehmer über DIP-Schalter SW6 zugeschaltet. - Seite 10 Notizen...
- Seite 11 55 RS485 transmitter 6055 9999/L04 Bedienungsanleitung Instruction manual...
-
Seite 12: Safety And Environment
Carry out only repair and maintenance work described in the documentation. Observe the prescribed handling steps. Use only original Testo parts. Protecting the environment Send the product back to Testo when it is no longer needed. We will ensure environmentally friendly disposal. -
Seite 13: Specifications
Functions and use The transmitter is used for the digital transfer of physical measurement values. It provides a digital RS485 signal with Testo protocol. Different input signals are processed depending on the model. The respective model can be taken from the order code on the type plate, see rear of instrument. -
Seite 14: Technical Data
Further instrument data · Version Pt100: -200 to 600°C / -328 to 1112°F · Electrical connection: digital, RS485, 9600 baud, Testo protocol · Version NTC: -50 to 150°C / -58 to 302°F · Reverse polarity protection: reverse polarity protection · Version TC Typ K: -40 to 1200°C / -40 to 2192°F diode ·... -
Seite 15: Product Description
Product description 15 Product description At a glance 2x screw cable fittings M16x1.5 for supply and RS485 bus wiring (input/output). Housing cover, installation screws accessible by opening the side covers. 1x screw cable fitting M16x1.5 for sensor connection. Housing (without cover) with four screw holes for wall installation. Terminal strip for supply and RS485 bus wiring (input). - Seite 16 Connect wiring according to the following illustration: Looped through connection terminals for voltage supply and RS485 databus (Testo protocol), total load: max. 2A, terminal description: +U = 24VDC, D+ = Data +, D- = Data -, -U = GND Carrying o o ut s s ensor w w iring: Insert connection cable via the screw cable fitting.
- Seite 17 Current input: 4 to 20mA/0 to 20mA Earth GND Voltage input: 0 to 1V/0 to 10V Example: Transmitter testo 55, Version 4 to 20mA Measurement transmitter (2-wire) Solder bridges for coding (default values according to order code) Carry out soldering only in zero-potential state.
- Seite 18 Commissioning Connecting instrument Carrying o o ut c c onnection t t o p p rocessing u u nit: Carry out address selection only in zero-potential state, DIP switches are read out only once when starting up the instrument. Allocate a clear address to each bus participant using the DIP switches SW1 to SW5: Example: Bus address 21...
-
Seite 19: Tips And Assistance
Snap ferrites: install between all bus participants! Transmitter testo 55 with temperature probe, clear bus address of the individual transmitters is allocated with the respective DIP switches SW1 to SW 5 Integrated end resistance, is switched at the last bus participants via the DIP switch... - Seite 20 AG Postfach 11 40, 79849 Lenzkirch Testo-Straße 1, 79853 Lenzkirch Telefon: (07653) 681-0 Fax: (07653) 681-100 E-Mail: info@testo.de Internet: http://www.testo.com 0973.5500/02/T/dr/04.12.2006...
