N
Y
L

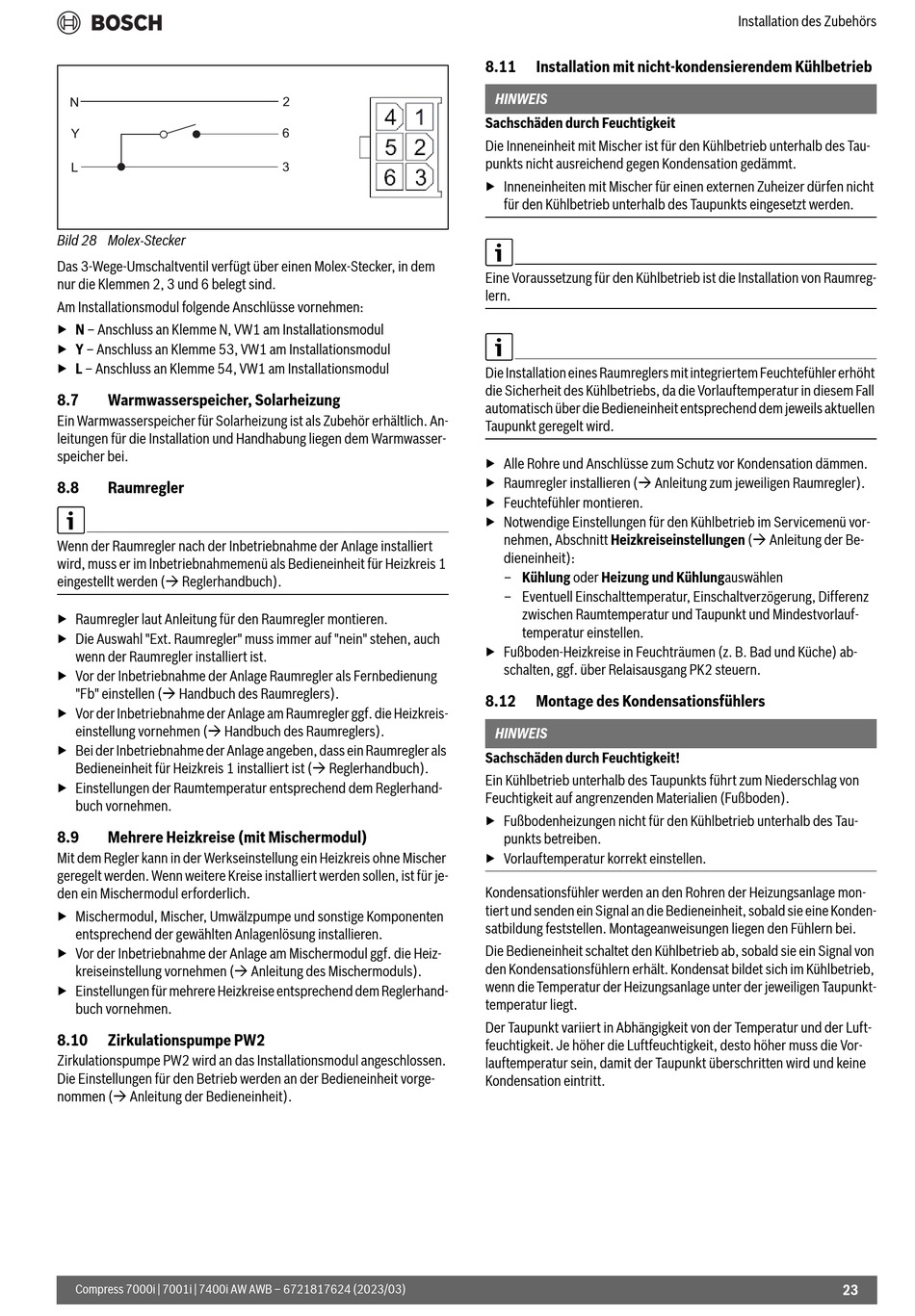

Bild 28 Molex-Stecker
Das 3-Wege-Umschaltventil verfügt über einen Molex-Stecker, in dem
nur die Klemmen 2, 3 und 6 belegt sind.
Am Installationsmodul folgende Anschlüsse vornehmen:
▶ N – Anschluss an Klemme N, VW1 am Installationsmodul
▶ Y – Anschluss an Klemme 53, VW1 am Installationsmodul
▶ L – Anschluss an Klemme 54, VW1 am Installationsmodul
8.7
Warmwasserspeicher, Solarheizung
Ein Warmwasserspeicher für Solarheizung ist als Zubehör erhältlich. An-
leitungen für die Installation und Handhabung liegen dem Warmwasser-
speicher bei.
8.8
Raumregler
Wenn der Raumregler nach der Inbetriebnahme der Anlage installiert
wird, muss er im Inbetriebnahmemenü als Bedieneinheit für Heizkreis 1
eingestellt werden ( Reglerhandbuch).
▶ Raumregler laut Anleitung für den Raumregler montieren.
▶ Die Auswahl "Ext. Raumregler" muss immer auf "nein" stehen, auch
wenn der Raumregler installiert ist.
▶ Vor der Inbetriebnahme der Anlage Raumregler als Fernbedienung
"Fb" einstellen ( Handbuch des Raumreglers).
▶ Vor der Inbetriebnahme der Anlage am Raumregler ggf. die Heizkreis-
einstellung vornehmen ( Handbuch des Raumreglers).
▶ Bei der Inbetriebnahme der Anlage angeben, dass ein Raumregler als
Bedieneinheit für Heizkreis 1 installiert ist ( Reglerhandbuch).
▶ Einstellungen der Raumtemperatur entsprechend dem Reglerhand-
buch vornehmen.
8.9
Mehrere Heizkreise (mit Mischermodul)
Mit dem Regler kann in der Werkseinstellung ein Heizkreis ohne Mischer
geregelt werden. Wenn weitere Kreise installiert werden sollen, ist für je-
den ein Mischermodul erforderlich.
▶ Mischermodul, Mischer, Umwälzpumpe und sonstige Komponenten
entsprechend der gewählten Anlagenlösung installieren.
▶ Vor der Inbetriebnahme der Anlage am Mischermodul ggf. die Heiz-
kreiseinstellung vornehmen ( Anleitung des Mischermoduls).
▶ Einstellungen für mehrere Heizkreise entsprechend dem Reglerhand-
buch vornehmen.
8.10
Zirkulationspumpe PW2
Zirkulationspumpe PW2 wird an das Installationsmodul angeschlossen.
Die Einstellungen für den Betrieb werden an der Bedieneinheit vorge-
nommen ( Anleitung der Bedieneinheit).
Compress 7000i | 7001i | 7400i AW AWB – 6721817624 (2023/03)
2
6
3
8.11
Installation mit nicht-kondensierendem Kühlbetrieb
HINWEIS
Sachschäden durch Feuchtigkeit
Die Inneneinheit mit Mischer ist für den Kühlbetrieb unterhalb des Tau-
punkts nicht ausreichend gegen Kondensation gedämmt.
▶ Inneneinheiten mit Mischer für einen externen Zuheizer dürfen nicht
für den Kühlbetrieb unterhalb des Taupunkts eingesetzt werden.
Eine Voraussetzung für den Kühlbetrieb ist die Installation von Raumreg-
lern.
Die Installation eines Raumreglers mit integriertem Feuchtefühler erhöht
die Sicherheit des Kühlbetriebs, da die Vorlauftemperatur in diesem Fall
automatisch über die Bedieneinheit entsprechend dem jeweils aktuellen
Taupunkt geregelt wird.
▶ Alle Rohre und Anschlüsse zum Schutz vor Kondensation dämmen.
▶ Raumregler installieren ( Anleitung zum jeweiligen Raumregler).
▶ Feuchtefühler montieren.
▶ Notwendige Einstellungen für den Kühlbetrieb im Servicemenü vor-
nehmen, Abschnitt Heizkreiseinstellungen ( Anleitung der Be-
dieneinheit):
– Kühlung oder Heizung und Kühlungauswählen
– Eventuell Einschalttemperatur, Einschaltverzögerung, Differenz
zwischen Raumtemperatur und Taupunkt und Mindestvorlauf-
temperatur einstellen.
▶ Fußboden-Heizkreise in Feuchträumen (z. B. Bad und Küche) ab-
schalten, ggf. über Relaisausgang PK2 steuern.
8.12
Montage des Kondensationsfühlers
HINWEIS
Sachschäden durch Feuchtigkeit!
Ein Kühlbetrieb unterhalb des Taupunkts führt zum Niederschlag von
Feuchtigkeit auf angrenzenden Materialien (Fußboden).
▶ Fußbodenheizungen nicht für den Kühlbetrieb unterhalb des Tau-
punkts betreiben.
▶ Vorlauftemperatur korrekt einstellen.
Kondensationsfühler werden an den Rohren der Heizungsanlage mon-
tiert und senden ein Signal an die Bedieneinheit, sobald sie eine Konden-
satbildung feststellen. Montageanweisungen liegen den Fühlern bei.
Die Bedieneinheit schaltet den Kühlbetrieb ab, sobald sie ein Signal von
den Kondensationsfühlern erhält. Kondensat bildet sich im Kühlbetrieb,
wenn die Temperatur der Heizungsanlage unter der jeweiligen Taupunkt-
temperatur liegt.
Der Taupunkt variiert in Abhängigkeit von der Temperatur und der Luft-
feuchtigkeit. Je höher die Luftfeuchtigkeit, desto höher muss die Vor-
lauftemperatur sein, damit der Taupunkt überschritten wird und keine
Kondensation eintritt.
Installation des Zubehörs
23
