6.3
Außeneinheit, Inneneinheit und Heizungsanlage ent-
lüften
Heizungsanlage auch über andere Entlüftungspunkte entlüften (z. B.
Heizkörper).
1

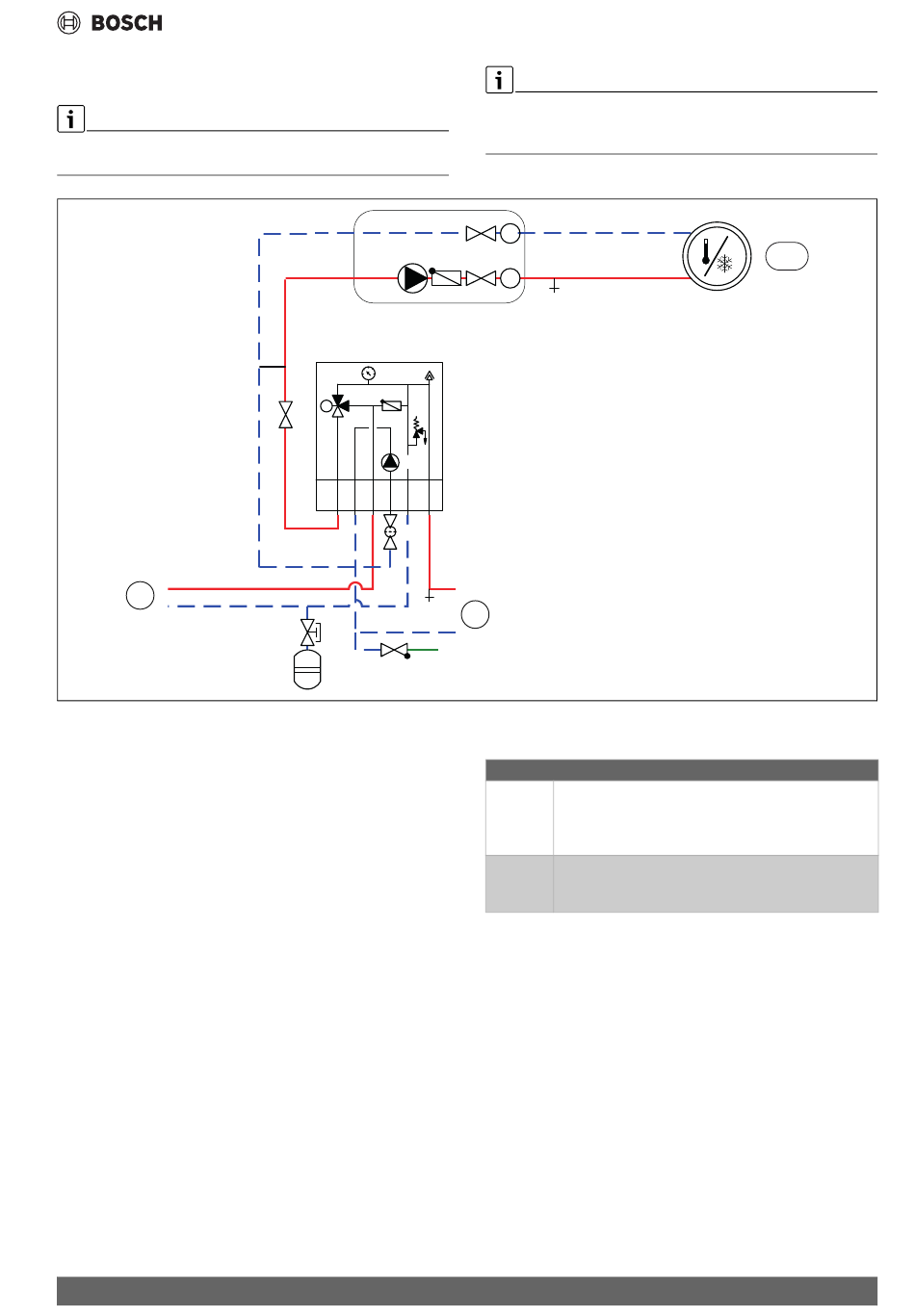

Bild 21 Inneneinheit mit externem Zuheizer und Heizsystem
[Z1] Heizungsanlage (ohne Mischer)
[1]
Externer Zuheizer
[2]
Wärmepumpe
1. Spannungsversorgung von Außen- und Inneneinheit herstellen.
2. Sicherstellen, dass die Umwälzpumpe PC1 läuft.
3. Kontakt PC0 PWM von Umwälzpumpe PC0 abziehen, sodass diese
mit maximaler Drehzahl läuft.
4. Kontakt PC0 PWM an die Pumpe anschließen, wenn der Druck
10 Minuten lang nicht abgenommen hat.
5. Externen Zuheizer entsprechend der zugehörigen Anleitung entlüf-
ten.
6. Partikelfilter SC1 reinigen.
7. Druck am Manometer GC1 überprüfen, bei einem Druck von weniger
als 2 bar durch das Einfüllventil VW2 nachfüllen.
8. Prüfen, ob die Wärmepumpe läuft und keine Alarme ausgegeben wer-
den.
9. Druck nach einer Weile überprüfen und mit dem Einfüllventil VW2
hinzufügen, wenn der Druck unter dem erforderlichen Druck liegt.
10.Anlage auch an den übrigen Entlüftungsventilen der Heizungsanlage
(z. B. Heizkörper) entlüften.
Compress 7000i | 7001i | 7400i AW AWB – 6721817624 (2023/03)
PC1
GC1
VL1
VC3
PC0
SC1
VA0
VW2
Immer einen etwas höheren Druck als den Solldruck einstellen; auf diese
Weise ergibt sich ein gewisser Spielraum, wenn bei steigender Tempera-
tur die im Heizungswasser gelöste Luft über VL1 entlüftet wird.
T
VC1
VC2
T
2
6.4

Betriebsdruck der Heizungsanlage einstellen

Anzeige am Manometer
1 bar
Minimaler Fülldruck. Der Anlagendruck muss bei kalter An-
lage ca. 0,2–0,5 bar über dem Vordruck des Stickstoff-
polsters im Ausdehnungsgefäß gehalten werden. In der Re-
gel liegt der Vordruck bei 0,7–1,0 bar.
3 bar
Maximaler Einfülldruck bei maximaler Temperatur des
Heizwassers: darf nicht überschritten werden (das Sicher-
Tab. 6
Betriebsdruck
▶ Sofern nicht anders angegeben, auf 1,5–2,0 bar auffüllen.
▶ Wenn der Druck nicht konstant bleibt, prüfen, ob die Heizungsanlage
dicht und das Fassungsvermögen des Ausdehnungsgefäßes für die
Heizungsanlage ausreichend ist.
6.5
Betrieb ohne Wärmepumpe (Einzelbetrieb)
Die Inneneinheit kann ohne angeschlossene Wärmepumpe in Betrieb ge-
nommen werden, z. B. wenn die Wärmepumpe erst später montiert
wird. Dies wird als Einzelbetrieb bzw. Standalone-Betrieb bezeichnet.
Im Einzelbetrieb nutzt die Inneneinheit ausschließlich den Zuheizer zum
Heizen und für die Warmwasserbereitung.
Inbetriebnahme
Z1
0010019841-002
heitsventil wird geöffnet).
