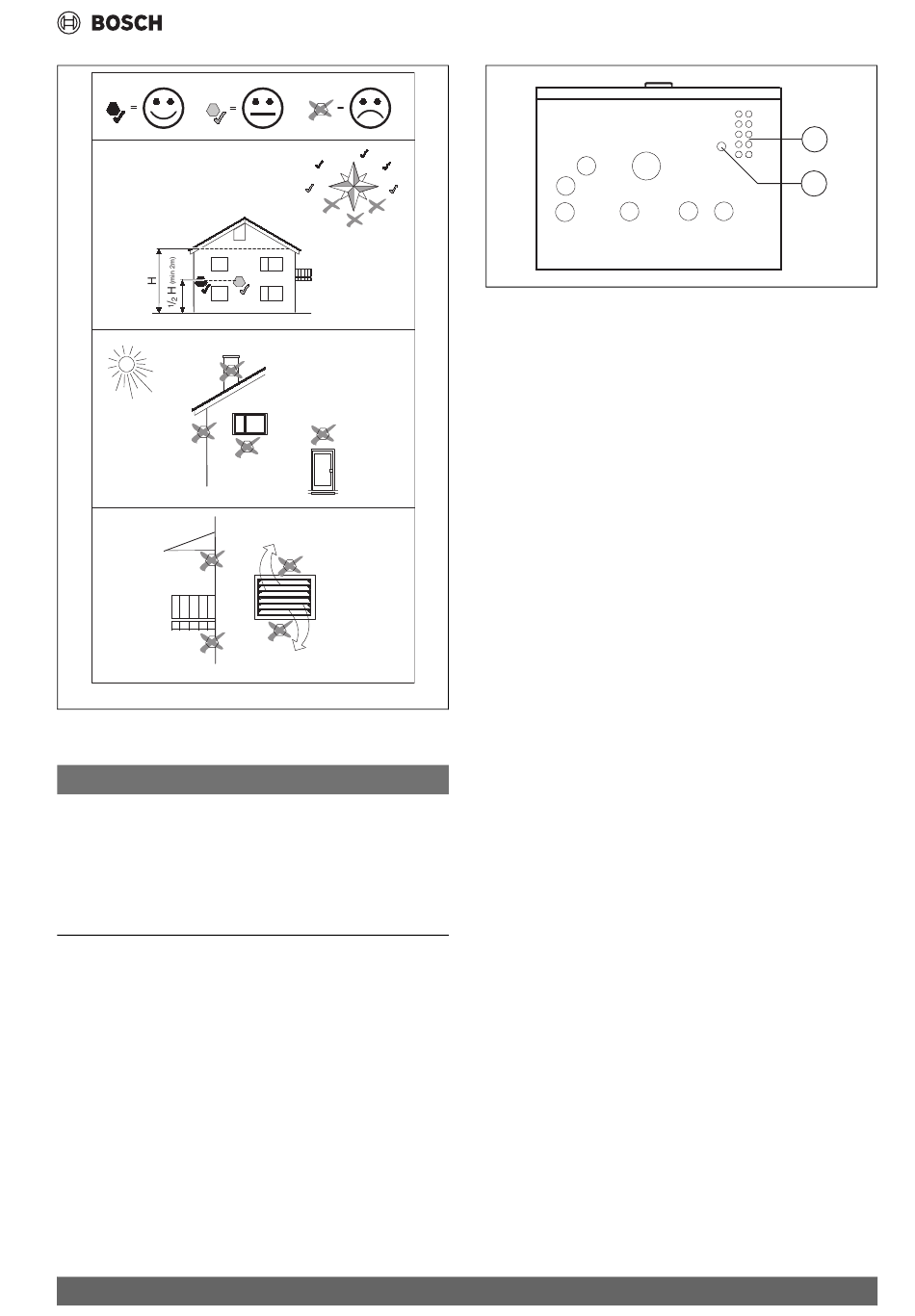

Bild 11 Platzierung des Außentemperaturfühlers
5.6.5
Externe Anschlüsse
HINWEIS
Sachschäden durch fehlerhaften Anschluss!
Durch den Anschluss an die falsche Spannung oder Stromstärke sind
Schäden an elektrischen Komponenten möglich.
▶ Nur Anschlüsse an externe Anschlüsse der Wärmepumpe vorneh-
men, die für 5 V und 1 mA angepasst sind.
▶ Wenn Zwischenrelais erforderlich sind, ausschließlich Relais mit
Goldkontakten verwenden.
Die externen Eingänge können für die Fernsteuerung einzelner Funktio-
nen des Reglerungs verwendet werden.
Funktionen, die durch die externen Eingänge aktiviert werden, werden in
der Anleitung für die Reglerung beschrieben.
Der externe Eingang wird entweder an einen manuellen Schalter oder ein
Reglerung mit 5-V-Relais-Ausgang angeschlossen.
5.6.6
Inneneinheit anschließen
▶ Verschluss des Schaltkastens abnehmen.
▶ Anschlusskabel durch die Kabeldurchführungen in den Schaltkasten
führen.
▶ Kabel laut Schaltplan anschließen.
▶ Verschlussdeckel des Schaltkastens und Frontabdeckung der Innen-
einheit wieder anbringen.
Compress 7000i | 7001i | 7400i AW AWB – 6721817624 (2023/03)
N
NW
NE
W
E
SW
SE
S
Bild 12 Kabeldurchführungen
[1]
[2]
6 720 809 156-23.1I
Kabeldurchführung für Fühler, CAN-BUS und EMS-BUS
Kabelkanal für elektrischen Anschluss
Installation
1
2
13
Werbung
